Produktnummer:
10129970
Herstellernummer:
23052-2120
Hersteller:
Norelem

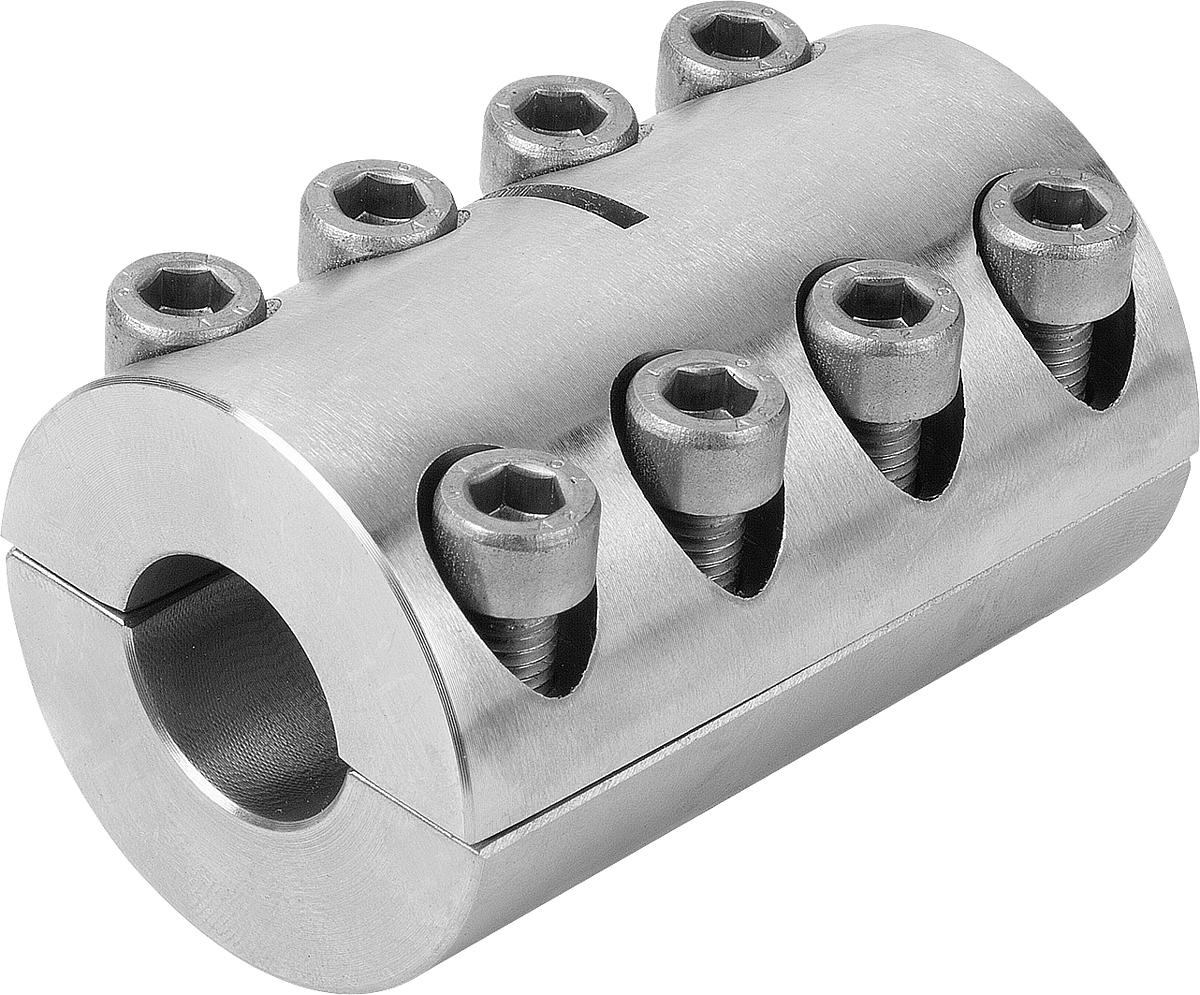

Norelem 23052-2120 STARRE KUPPLUNG GETEILT, EDELSTAHL, D1=12
D1:
12
D4:
29
L:
45
Material:
Edelstahl
Produktnummer:
10129970
NLM 23052 Starre Kupplungen geteilt
Beschreibung
Starre LE70183 Kupplungen übertragen drehsteif und spielfrei hohe Drehmomente. Sie finden Verwendung, wenn Wellenverlagerungen oder Fluchtfehler nicht vorliegen. Verschleiß- und wartungsfrei. Kein vibrationsbedingtes Lösen der Schrauben durch Schraubensicherung.
Die Übertragung des max. Nennmoments kann nur erreicht werden bei optimaler Montage und Maßhaltigkeit der Wellen.
Max. Drehzahl 4000 U/min.
Temperaturbereich: -40 °C bis +175 °C.
Auf Anfrage:
Andere Abmessungen.
Ausführung mit Passfedernut DIN 6885/1, Toleranz P9.
Ausführung: Stahl 1.0718, blank. Edelstahl 1.4305, blank.
Bestellbeispiel:
LE70183 23052-1100
Die Übertragung des max. Nennmoments kann nur erreicht werden bei optimaler Montage und Maßhaltigkeit der Wellen.
Max. Drehzahl 4000 U/min.
Temperaturbereich: -40 °C bis +175 °C.
Auf Anfrage:
Andere Abmessungen.
Ausführung mit Passfedernut DIN 6885/1, Toleranz P9.
Ausführung: Stahl 1.0718, blank. Edelstahl 1.4305, blank.
Bestellbeispiel:
LE70183 23052-1100

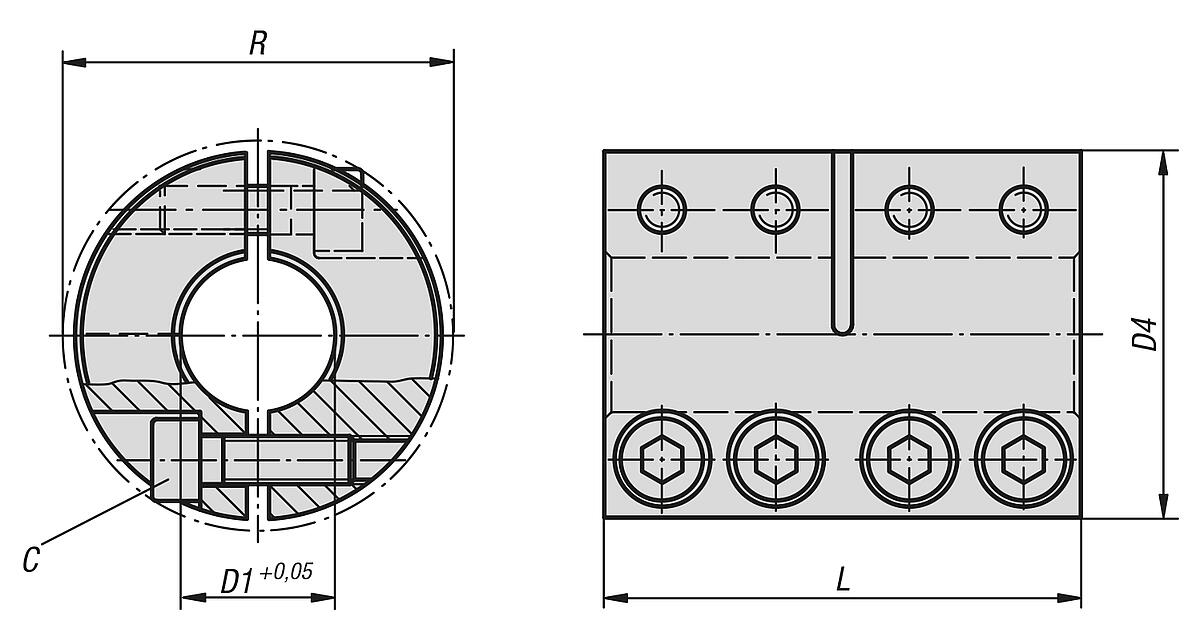

Eigenschaften
| C (DIN 912 12.9): | - |
|---|---|
| D1: | 12 |
| D4: | 29 |
| Gewicht ca. kg: | 0,180 |
| L: | 45 |
| Material: | Edelstahl |
| Nennmoment Nm: | 90 |
| R: | 32,7 |
Dokumente
1
| Variante | D1 | D4 | L | Material | Preis |
|---|---|---|---|---|---|
|
10129960 (23052-1100) |
10 | 29 | 45 | Stahl | ab 43,61 € |
|
10129961 (23052-1120) |
12 | 29 | 45 | Stahl | ab 43,61 € |
|
10129962 (23052-1140) |
14 | 34 | 50 | Stahl | ab 49,32 € |
|
10129963 (23052-1150) |
15 | 34 | 50 | Stahl | ab 49,32 € |
|
10129964 (23052-1160) |
16 | 34 | 50 | Stahl | ab 49,32 € |
|
10129965 (23052-1190) |
19 | 42 | 65 | Stahl | ab 58,17 € |
|
10129966 (23052-1200) |
20 | 42 | 65 | Stahl | ab 58,17 € |
|
10129969 (23052-2100) |
10 | 29 | 45 | Edelstahl | ab 63,60 € |
|
10129970 (23052-2120) |
12 | 29 | 45 | Edelstahl | ab 63,60 € |
|
10129967 (23052-1250) |
25 | 45 | 75 | Stahl | ab 64,12 € |
|
10129971 (23052-2140) |
14 | 34 | 50 | Edelstahl | ab 81,00 € |
|
10129972 (23052-2150) |
15 | 34 | 50 | Edelstahl | ab 81,00 € |
|
10129973 (23052-2160) |
16 | 34 | 50 | Edelstahl | ab 81,00 € |
|
10129968 (23052-1300) |
30 | 53 | 83 | Stahl | ab 88,00 € |
|
10129974 (23052-2190) |
19 | 42 | 65 | Edelstahl | ab 111,89 € |
|
10129975 (23052-2200) |
20 | 42 | 65 | Edelstahl | ab 111,89 € |
|
10129976 (23052-2250) |
25 | 45 | 75 | Edelstahl | ab 119,42 € |
|
10129977 (23052-2300) |
30 | 53 | 83 | Edelstahl | ab 175,25 € |
