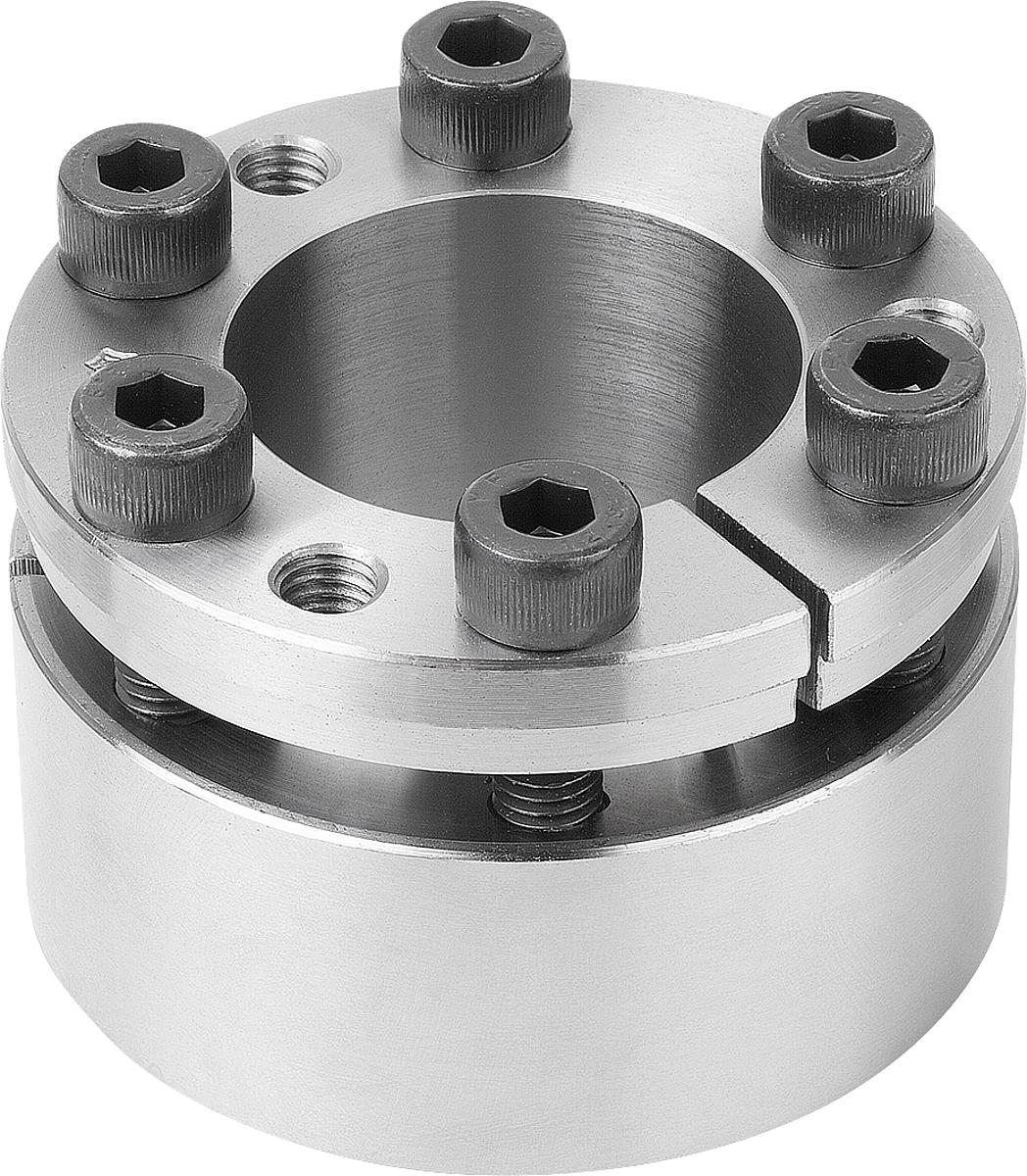

Norelem 23351-2047 KONUS SPANNRING FORM B, D=20, D1=47
B:
48
Bei Anziehdrehmoment MS übertragbare Axialkraft F kN:
45
Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm:
445
D:
20
D1:
47
Flächenpressung an Nabe P N/mm²:
110
Flächenpressung an Welle P N/mm²:
259
L1:
26
L2:
31
L3:
42
Produktnummer:
10129986

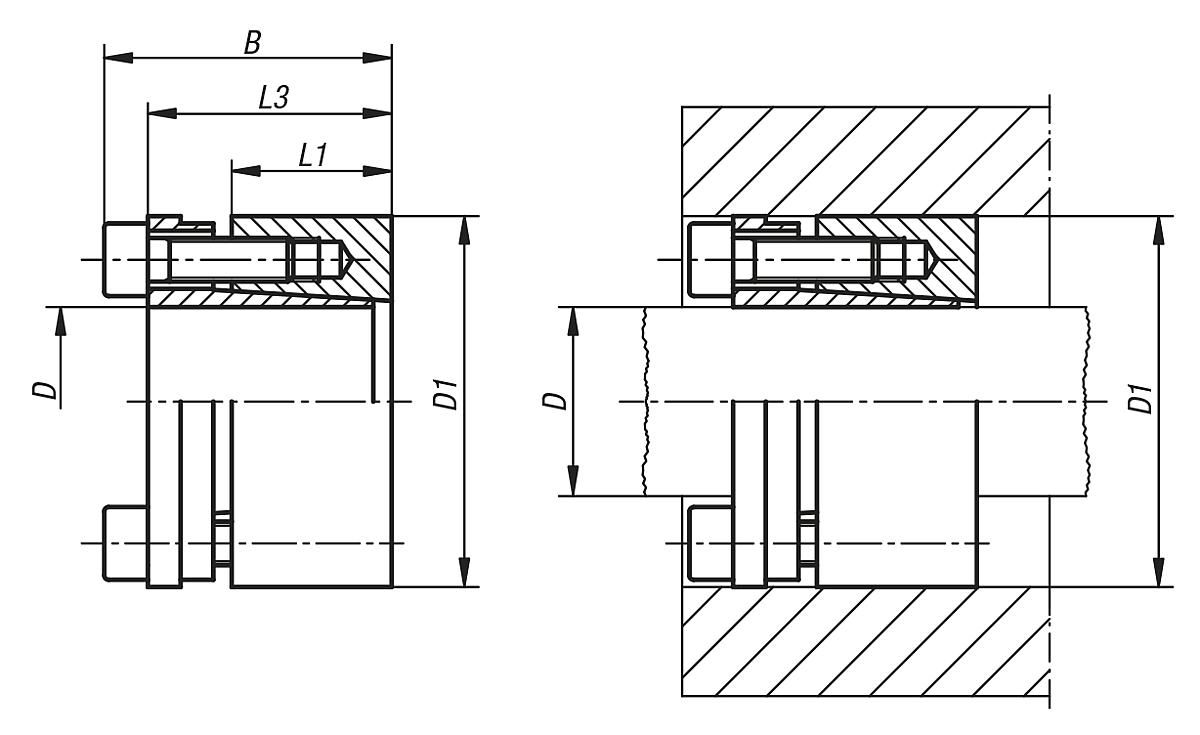

NLM 23351 Konus Spannringe Form B
Beschreibung
Werkstoff:
Stahl 1.0503.
Ausführung:
blank.
Bestellbeispiel:
nlm 23351-3560
Hinweis:
Die Konus-Spannringe 23351 können in einer Nabenverbindung vollständig versenkt werden. Der besondere Vorteil dieser Ausführung ist außerdem die Übertragung hoher Drehmomente.
Anwendung siehe Technischer Hinweis.
Soll der Spannring ohne Demontage des benachbarten Bauteils lösbar sein, muss der Abstand X min. eingehalten werden. Die angegebenen Mindestwerte für K gelten, wenn die Nabenüberstände Q >/= 0,5 (K-D1) und R >/= 0,5 (K-D1) sind. Falls die Nabe schon vor Montage des Spannelements axial unverschieblich mit der Welle verbunden ist, gelten für M, F, P Welle, P Nabe und K min. die niedrigeren Werte von 23352.
Stahl 1.0503.
Ausführung:
blank.
Bestellbeispiel:
nlm 23351-3560
Hinweis:
Die Konus-Spannringe 23351 können in einer Nabenverbindung vollständig versenkt werden. Der besondere Vorteil dieser Ausführung ist außerdem die Übertragung hoher Drehmomente.
Anwendung siehe Technischer Hinweis.
Soll der Spannring ohne Demontage des benachbarten Bauteils lösbar sein, muss der Abstand X min. eingehalten werden. Die angegebenen Mindestwerte für K gelten, wenn die Nabenüberstände Q >/= 0,5 (K-D1) und R >/= 0,5 (K-D1) sind. Falls die Nabe schon vor Montage des Spannelements axial unverschieblich mit der Welle verbunden ist, gelten für M, F, P Welle, P Nabe und K min. die niedrigeren Werte von 23352.
Eigenschaften
| B: | 48 |
|---|---|
| Bei Anziehdrehmoment MS übertragbare Axialkraft F kN: | 45 |
| Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm: | 445 |
| D: | 20 |
| D1: | 47 |
| Flächenpressung an Nabe P N/mm²: | 110 |
| Flächenpressung an Welle P N/mm²: | 259 |
| L1: | 26 |
| L2: | 31 |
| L3: | 42 |
Dokumente
1
| Variante | B | Bei Anziehdrehmoment MS übertragbare Axialkraft F kN | Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm | D | D1 | Flächenpressung an Nabe P N/mm² | Flächenpressung an Welle P N/mm² | L1 | L2 | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10129986 (23351-2047) |
48 | 45 | 445 | 20 | 47 | 110 | 259 | 26 | 31 | 42 | ab 13,93 € |
|
