Produktnummer:
10129994
Herstellernummer:
23352-2047
Hersteller:
Norelem

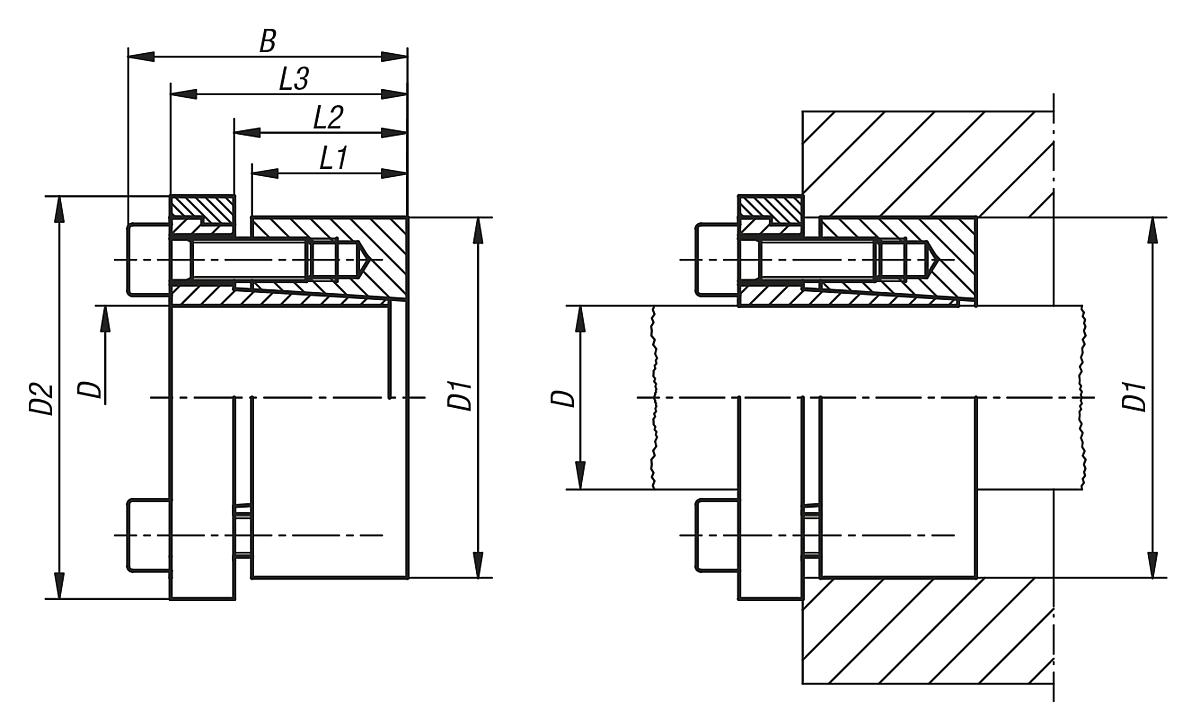

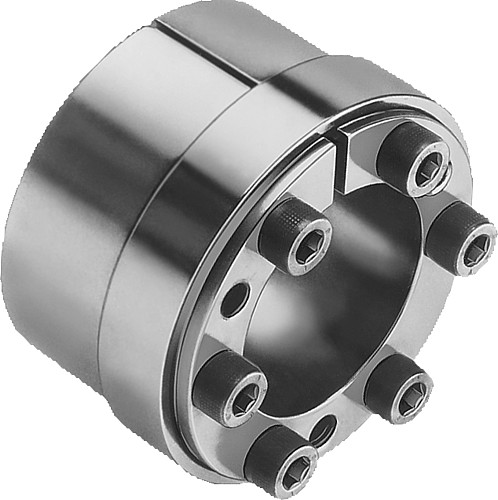

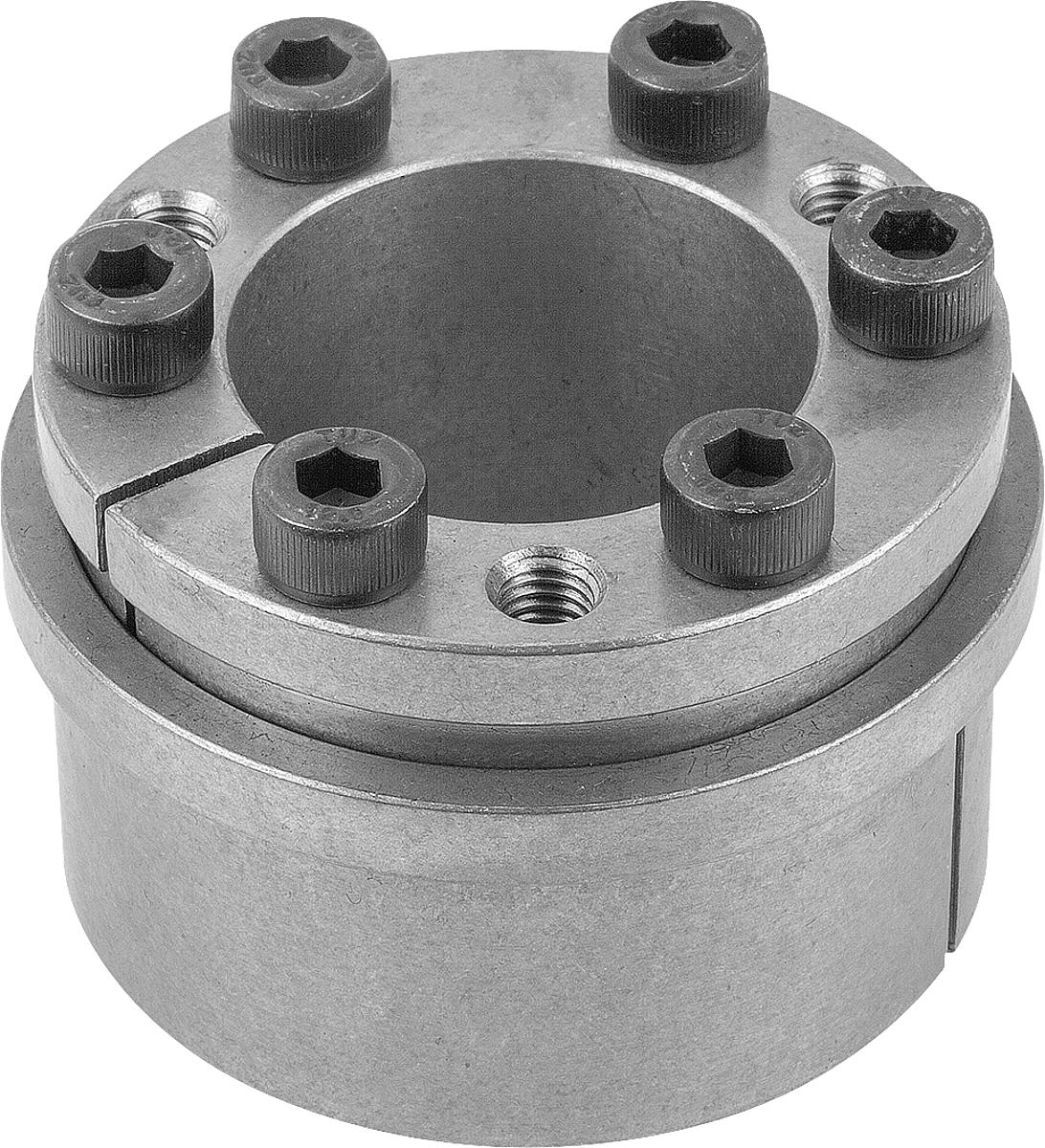

Norelem 23352-2047 KONUS SPANNRING FORM C, D=20, D1=47
B:
48
Bei Anziehdrehmoment MS übertragbare Axialkraft F kN:
28
Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm:
279
D:
20
D1:
47
D2:
53
Flächenpressung an Nabe P N/mm²:
69
Flächenpressung an Welle P N/mm²:
162
L1:
26
L2:
31
L3:
42
Produktnummer:
10129994
NLM 23352 Konus Spannringe Form C
Beschreibung
Werkstoff:
Stahl 1.0503.
Ausführung:
blank.
Bestellbeispiel:
nlm 23352-2047
Hinweis:
Die Spannringe Form C sind sehr universell einsetzbar. Der seitliche Anschlag sichert die axiale Lage der Nabe, siehe Technischer Hinweis.

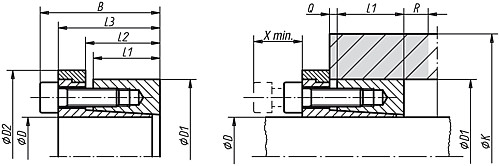

Soll der Spannring ohne Demontage des benachbarten Bauteils lösbar sein, muss der Abstand X min. eingehalten werden. Die angegebenen Mindestwerte für K gelten, wenn die Nabenüberstände Q >/= L2-L1 und R >/= 0,5 (K-D1) sind.
Stahl 1.0503.
Ausführung:
blank.
Bestellbeispiel:
nlm 23352-2047
Hinweis:
Die Spannringe Form C sind sehr universell einsetzbar. Der seitliche Anschlag sichert die axiale Lage der Nabe, siehe Technischer Hinweis.
Soll der Spannring ohne Demontage des benachbarten Bauteils lösbar sein, muss der Abstand X min. eingehalten werden. Die angegebenen Mindestwerte für K gelten, wenn die Nabenüberstände Q >/= L2-L1 und R >/= 0,5 (K-D1) sind.
Eigenschaften
| B: | 48 |
|---|---|
| Bei Anziehdrehmoment MS übertragbare Axialkraft F kN: | 28 |
| Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm: | 279 |
| D: | 20 |
| D1: | 47 |
| D2: | 53 |
| Flächenpressung an Nabe P N/mm²: | 69 |
| Flächenpressung an Welle P N/mm²: | 162 |
| L1: | 26 |
| L2: | 31 |
| L3: | 42 |
Dokumente
1
| Variante | D2 | D | B | L1 | D1 | L3 | L2 | Bei Anziehdrehmoment MS übertragbare Axialkraft F kN | Bei Anziehdrehmoment MS übertragbares Drehmoment M Nm | Flächenpressung an Welle P N/mm² | Flächenpressung an Nabe P N/mm² | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10129994 (23352-2047) |
53 | 20 | 48 | 26 | 47 | 42 | 31 | 28 | 279 | 162 | 69 | ab 15,21 € |
|
10129995 (23352-2550) |
56 | 25 | 48 | 26 | 50 | 42 | 31 | 28 | 348 | 130 | 65 | ab 16,26 € |
|
10129996 (23352-3055) |
61 | 30 | 48 | 26 | 55 | 42 | 31 | 28 | 418 | 108 | 59 | ab 17,32 € |
|
10129997 (23352-3560) |
66 | 35 | 48 | 26 | 60 | 42 | 31 | 37 | 650 | 123 | 72 | ab 19,23 € |
|
10129998 (23352-4065) |
71 | 40 | 48 | 26 | 65 | 42 | 31 | 37 | 743 | 108 | 66 | ab 20,93 € |
|
10129999 (23352-4575) |
81 | 45 | 58 | 30 | 75 | 50 | 36 | 52 | 1172 | 114 | 68 | ab 26,09 € |
|
10130000 (23352-5080) |
86 | 50 | 58 | 30 | 80 | 50 | 36 | 52 | 1302 | 137 | 85 | ab 27,80 € |
|
10130001 (23352-6090) |
96 | 60 | 58 | 30 | 90 | 50 | 36 | 69 | 2084 | 114 | 76 | ab 34,09 € |
