Produktnummer:
10130089
Herstellernummer:
23409-16074
Hersteller:
Norelem

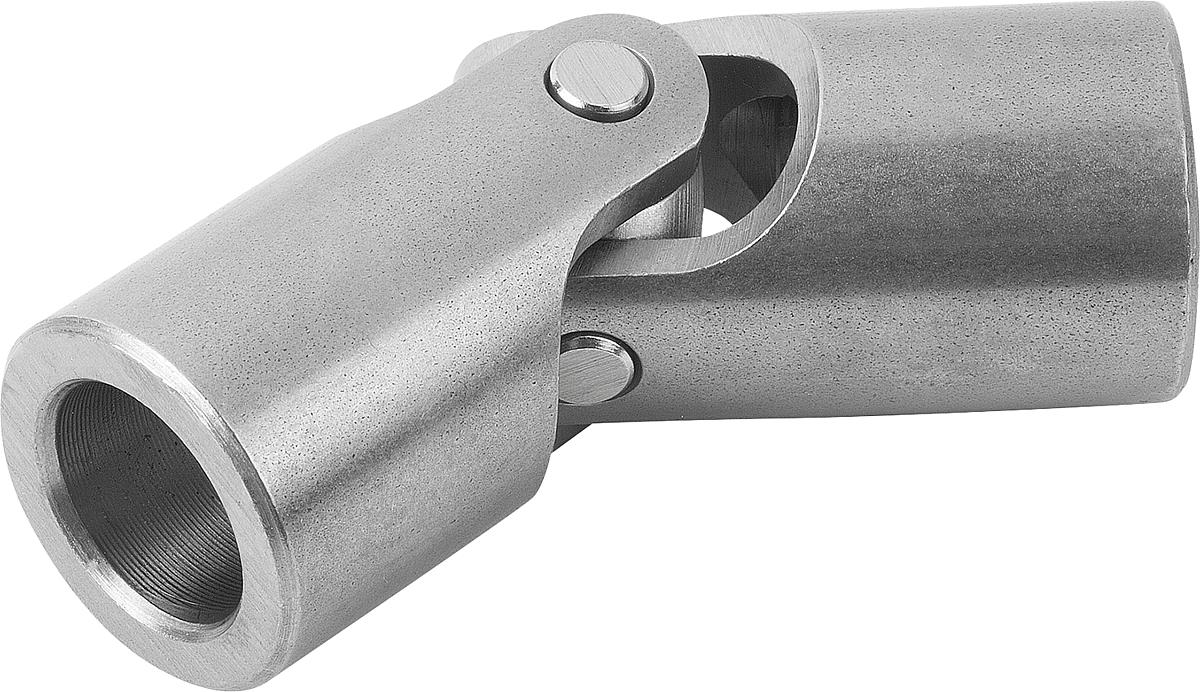

Norelem 23409-16074 WELLENGELENK EINFACH grob 16x25, OHNE NUT
Ausführung:
Passbohrung ohne Nut
D:
16
D1:
25
Produktnummer:
10130089
DIN 808 grob Ausführung Wellengelenke einfach mit Gleitlager
Beschreibung
Wellengelenke LE70183 (Ausführung grob) eignen sich für den manuellen Antrieb von Hubtischen, Schlitten, Jalousien usw., bzw. für kurzzeitige maschinelle Antriebe bei niedriger Drehzahl.
Wellengelenke einfach mit Gleitlager sind um 35° schwenkbar.
Max. übertragbares Drehmoment (Nm) bei 150 U/min; Arbeitswinkel a < 5°.
Werkstoff: Stahl.
Ausführung: blank.
Wellengelenke einfach mit Gleitlager sind um 35° schwenkbar.
Max. übertragbares Drehmoment (Nm) bei 150 U/min; Arbeitswinkel a < 5°.
Werkstoff: Stahl.
Ausführung: blank.
Eigenschaften

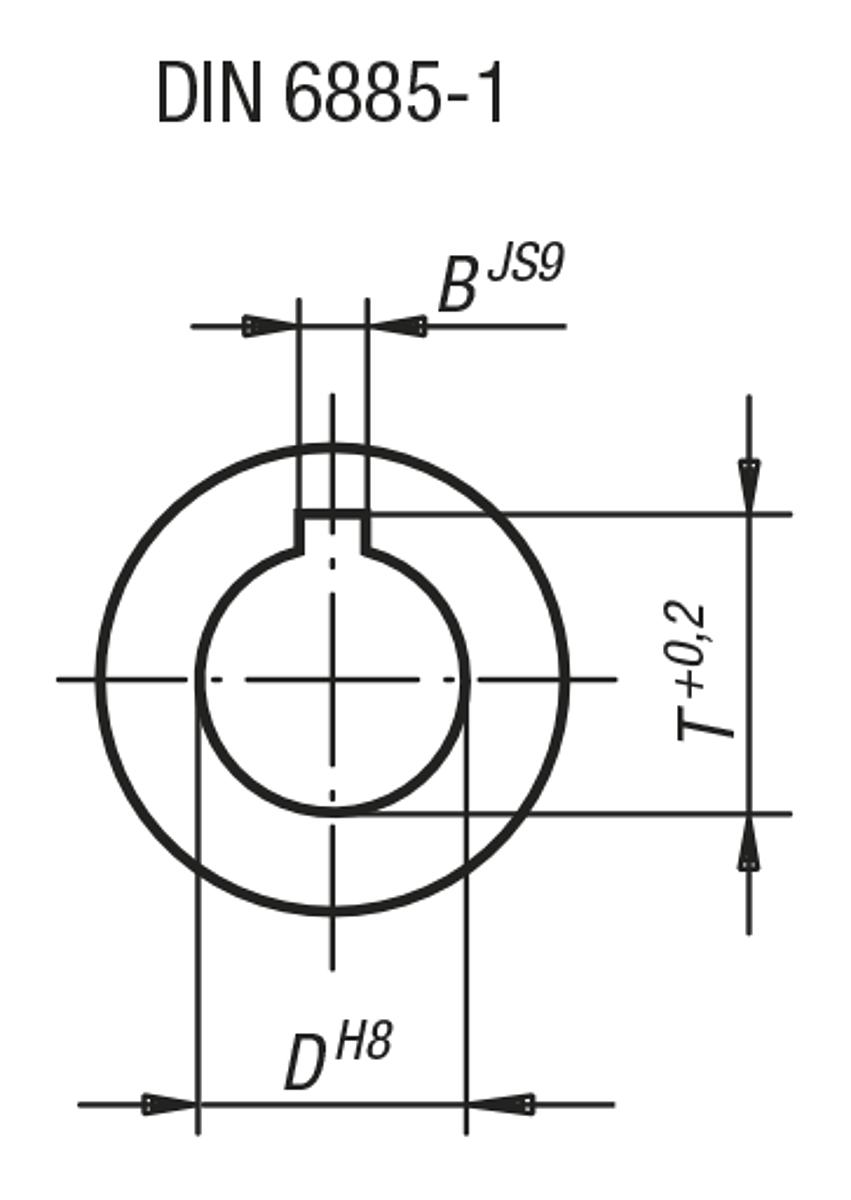

| Ausführung: | Passbohrung ohne Nut |
|---|---|
| B: | 5 |
| D: | 16 |
| D1: | 25 |
| Gewicht ca. kg: | 0,180 |
| L: | 74 |
| L1: | 37 |
| L2: | 22 |
| T: | 18,3 |
| max. Drehmoment Nm: | 23 |
| statisches Bruchmoment Nm: | 140 |
Dokumente
1
| Variante | D | D1 | Ausführung | Preis |
|---|---|---|---|---|
|
10130086 (23409-08042) |
8 | 13 | Passbohrung ohne Nut | ab 8,17 € |
|
10130088 (23409-12062) |
12 | 20 | Passbohrung ohne Nut | ab 10,62 € |
|
10130089 (23409-16074) |
16 | 25 | Passbohrung ohne Nut | ab 14,18 € |
|
10130093 (23409-108042) |
8 | 13 | Passbohrung mit Nut | ab 17,98 € |
|
10130094 (23409-110052) |
10 | 16 | Passbohrung mit Nut | ab 19,32 € |
|
10130095 (23409-112062) |
12 | 20 | Passbohrung mit Nut | ab 20,67 € |
|
10130090 (23409-20086) |
20 | 32 | Passbohrung ohne Nut | ab 23,09 € |
|
10130096 (23409-116074) |
16 | 25 | Passbohrung mit Nut | ab 25,34 € |
|
10130097 (23409-120086) |
20 | 32 | Passbohrung mit Nut | ab 36,53 € |
|
10130091 (23409-25108) |
25 | 40 | Passbohrung ohne Nut | ab 40,14 € |
|
10130092 (23409-32132) |
32 | 50 | Passbohrung ohne Nut | ab 56,61 € |
|
10130098 (23409-125108) |
25 | 40 | Passbohrung mit Nut | ab 56,61 € |
|
10130099 (23409-132132) |
32 | 50 | Passbohrung mit Nut | ab 89,67 € |
