Produktnummer:
10130220
Herstellernummer:
23452-06
Hersteller:
Norelem
Norelem 23452-06 SCHNELLSTECKKUPPLUNG MIT RADIAL , VERSATZAUSGLEICH UND ANSCH
A:
14
A1:
7
Ausführung:
Innengewinde
D:
M6
D1:
42
D2:
5,5
D3:
10
Gewicht ca. kg:
0,076
L1 min.:
11
L2:
-
L3:
11
Radialversatzausgleich x max.:
0,6
SW:
10
T:
5,4
Zulässige Zug und Druckbelastung max. kN:
2,5
~L:
30,5
Produktnummer:
10130220

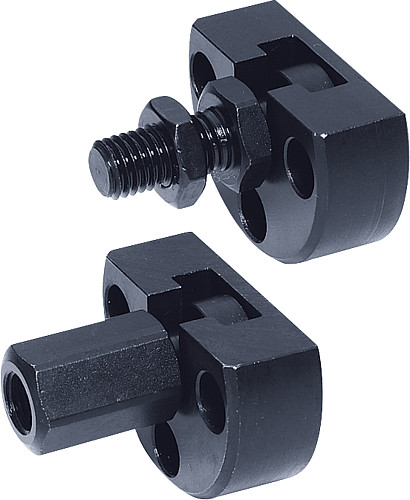

NLM 23452 Schnellsteckkupplungen mit Radialversatzausgleich und Anschraubflansch
Beschreibung
Werkstoff, Ausführung:
Kupplungsteil und Flansch Stahl, vergütet und phosphatiert.
Mutter (DIN 439) Stahl brüniert, Güte 8.8.
Bestellbeispiel:
nlm 23452-20351
Hinweis:

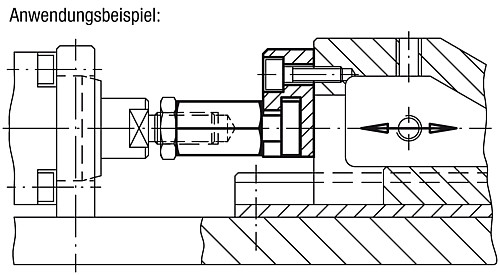

Platzsparende Schnellsteckkupplungen mit Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. als Verbindung zwischen Kolbenstange und Linearbewegungseinheit. Die Montage bzw. Demontage der einfachen, robusten und zweiteiligen Kupplung erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.
Kupplungsteil und Flansch Stahl, vergütet und phosphatiert.
Mutter (DIN 439) Stahl brüniert, Güte 8.8.
Bestellbeispiel:
nlm 23452-20351
Hinweis:
Platzsparende Schnellsteckkupplungen mit Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. als Verbindung zwischen Kolbenstange und Linearbewegungseinheit. Die Montage bzw. Demontage der einfachen, robusten und zweiteiligen Kupplung erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.
Eigenschaften
| A: | 14 |
|---|---|
| A1: | 7 |
| Ausführung: | Innengewinde |
| D: | M6 |
| D1: | 42 |
| D2: | 5,5 |
| D3: | 10 |
| Gewicht ca. kg: | 0,076 |
| L1 min.: | 11 |
| L2: | - |
| L3: | 11 |
| Radialversatzausgleich x max.: | 0,6 |
| SW: | 10 |
| T: | 5,4 |
| Zulässige Zug und Druckbelastung max. kN: | 2,5 |
| ~L: | 30,5 |
Dokumente
1

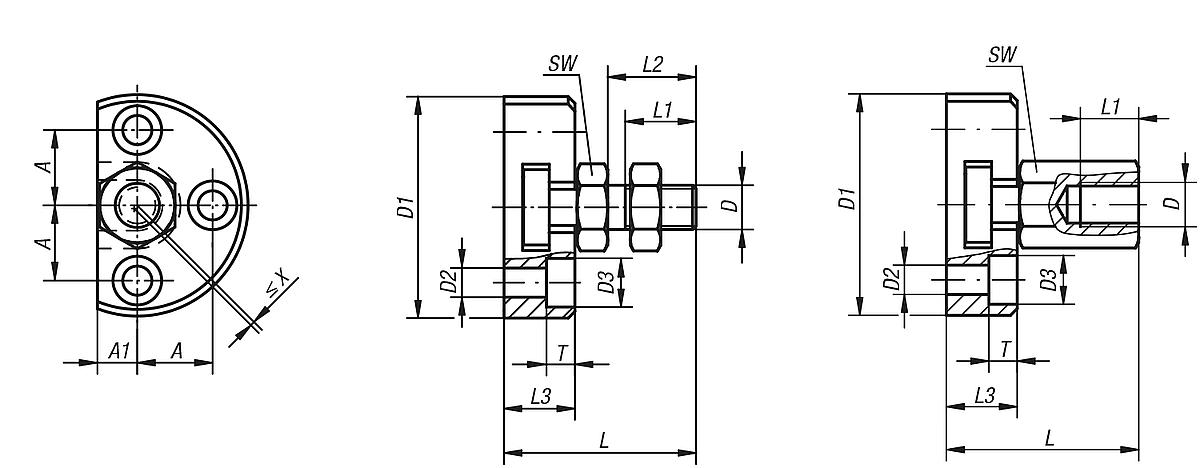

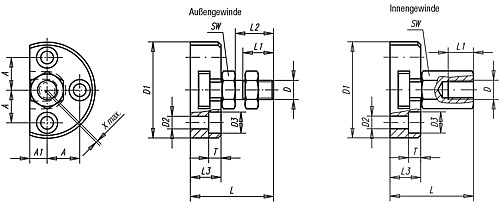

| Variante | A | SW | D | D1 | D2 | L2 | Gewicht ca. kg | L3 | L1 min. | Radialversatzausgleich x max. | Zulässige Zug und Druckbelastung max. kN | Ausführung | D3 | A1 | ~L | T | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10130220 (23452-06) |
14 | 10 | M6 | 42 | 5,5 | - | 0,076 | 11 | 11 | 0,6 | 2,5 | Innengewinde | 10 | 7 | 30,5 | 5,4 | ab 35,19 € |
|
10130230 (23452-0614) |
14 | 10 | M6 | 42 | 5,5 | 14 | 0,073 | 11 | 11 | 0,6 | 2,5 | Außengewinde | 10 | 7 | 30,5 | 5,4 | ab 35,19 € |
|
10130211 (23452-0817) |
16 | 13 | M8 | 48 | 6,6 | 17 | 0,116 | 13 | 13,5 | 0,7 | 4,5 | Außengewinde | 11 | 8 | 35,5 | 6,4 | ab 42,61 € |
|
10130221 (23452-08) |
16 | 13 | M8 | 48 | 6,6 | - | 0,122 | 13 | 13,5 | 0,7 | 4,5 | Innengewinde | 11 | 8 | 35,5 | 6,4 | ab 42,61 € |
|
10130212 (23452-1020) |
17 | 17 | M10 | 50 | 6,6 | 20 | 0,173 | 16 | 16 | 0,7 | 6,5 | Außengewinde | 11 | 9 | 43,2 | 6,4 | ab 45,25 € |
|
10130213 (23452-10201) |
17 | 17 | M10x1,25 | 50 | 6,6 | 20 | 0,174 | 16 | 16 | 0,7 | 6,5 | Außengewinde | 11 | 9 | 43,2 | 6,4 | ab 45,25 € |
|
10130222 (23452-10) |
17 | 17 | M10 | 50 | 6,6 | - | 0,184 | 16 | 15 | 0,7 | 6,5 | Innengewinde | 11 | 9 | 43,2 | 6,4 | ab 45,25 € |
|
10130223 (23452-101) |
17 | 17 | M10x1,25 | 50 | 6,6 | - | 0,184 | 16 | 15 | 0,7 | 6,5 | Innengewinde | 11 | 9 | 43,2 | 6,4 | ab 45,25 € |
|
10130214 (23452-1225) |
19 | 19 | M12 | 55 | 6,6 | 25 | 0,261 | 20,5 | 21 | 0,8 | 10 | Außengewinde | 11 | 10 | 53,2 | 6,4 | ab 53,31 € |
|
10130215 (23452-12251) |
19 | 19 | M12x1,25 | 55 | 6,6 | 25 | 0,262 | 20,5 | 21 | 0,8 | 10 | Außengewinde | 11 | 10 | 53,2 | 6,4 | ab 53,31 € |
|
10130224 (23452-12) |
19 | 19 | M12 | 55 | 6,6 | - | 0,276 | 20,5 | 17,5 | 0,8 | 10 | Innengewinde | 11 | 10 | 53,2 | 6,4 | ab 53,31 € |
|
10130225 (23452-121) |
19 | 19 | M12x1,25 | 55 | 6,6 | - | 0,276 | 20,5 | 17,5 | 0,8 | 10 | Innengewinde | 11 | 10 | 53,2 | 6,4 | ab 53,31 € |
|
10130216 (23452-1630) |
22,5 | 24 | M16 | 65 | 9 | 30 | 0,431 | 23 | 25 | 1 | 18 | Außengewinde | 15 | 12,5 | 64 | 8,5 | ab 64,98 € |
|
10130217 (23452-16301) |
22,5 | 24 | M16x1,5 | 65 | 9 | 30 | 0,433 | 23 | 25 | 1 | 18 | Außengewinde | 15 | 12,5 | 64 | 8,5 | ab 64,98 € |
|
10130226 (23452-16) |
22,5 | 24 | M16 | 65 | 9 | - | 0,449 | 23 | 22 | 1 | 18 | Innengewinde | 15 | 12,5 | 64 | 8,5 | ab 64,98 € |
|
10130227 (23452-161) |
22,5 | 24 | M16x1,5 | 65 | 9 | - | 0,449 | 23 | 22 | 1 | 18 | Innengewinde | 15 | 12,5 | 64 | 8,5 | ab 64,98 € |
|
10130218 (23452-2035) |
28 | 30 | M20 | 80 | 11 | 35 | 0,815 | 26 | 29 | 1 | 30 | Außengewinde | 18 | 17 | 74 | 10 | ab 84,74 € |
|
10130219 (23452-20351) |
28 | 30 | M20x1,5 | 80 | 11 | 35 | 0,815 | 26 | 29 | 1 | 30 | Außengewinde | 18 | 17 | 74 | 10 | ab 84,74 € |
|
10130228 (23452-20) |
28 | 30 | M20 | 80 | 11 | - | 0,845 | 26 | 25 | 1 | 30 | Innengewinde | 18 | 17 | 74 | 10 | ab 84,74 € |
|
10130229 (23452-201) |
28 | 30 | M20x1,5 | 80 | 11 | - | 0,840 | 26 | 25 | 1 | 30 | Innengewinde | 18 | 17 | 74 | 10 | ab 84,74 € |
