Produktnummer:
10130156
Herstellernummer:
23454-06
Hersteller:
Norelem

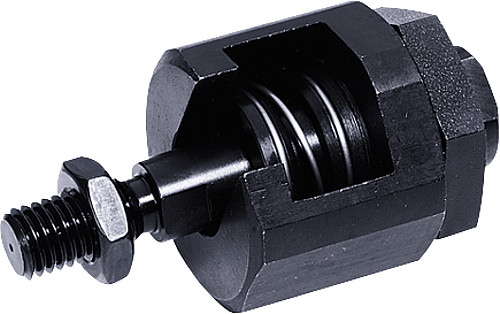

Norelem 23454-06 SCHNELLSTECKKUPPLUNG MIT, WINKEL U. RADIALVERSATZAUSGLEICH
D:
M6
Produktnummer:
10130156
NLM 23454 Schnellsteckkupplungen mit Winkel und Radialversatzausgleich
Beschreibung
Werkstoff, Ausführung:
Kupplungsteil Vergütungsstahl nitriert, schwarz.
Klaue und Pfanne Stahl, vergütet und phosphatiert.
Mutter Vergütungsstahl, phosphatiert.
Kontermutter (EN 24035) Stahl, Güte 8.8, schwarz.
Feder Edelstahl.
Bestellbeispiel:
nlm 23454-12
Hinweis:

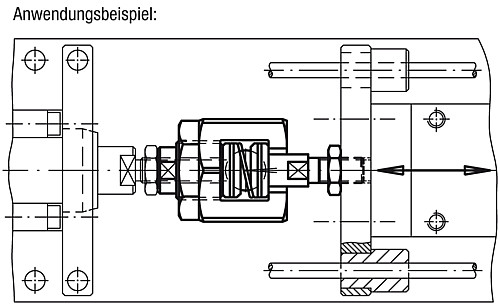

Axial spielfrei einstellbare Schnellsteckkupplungen mit Winkel- und Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. bei nicht ausgerichteten Linearbewegungen. Kompakte Bauweise ohne lose Bauteile. Die Montage bzw. Demontage erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.
Kupplungsteil Vergütungsstahl nitriert, schwarz.
Klaue und Pfanne Stahl, vergütet und phosphatiert.
Mutter Vergütungsstahl, phosphatiert.
Kontermutter (EN 24035) Stahl, Güte 8.8, schwarz.
Feder Edelstahl.
Bestellbeispiel:
nlm 23454-12
Hinweis:
Axial spielfrei einstellbare Schnellsteckkupplungen mit Winkel- und Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. bei nicht ausgerichteten Linearbewegungen. Kompakte Bauweise ohne lose Bauteile. Die Montage bzw. Demontage erfolgt mittels T-Nut, ein manuelles Nachjustieren entfällt.
Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden.
Die Kupplung überträgt keine Drehmomente.

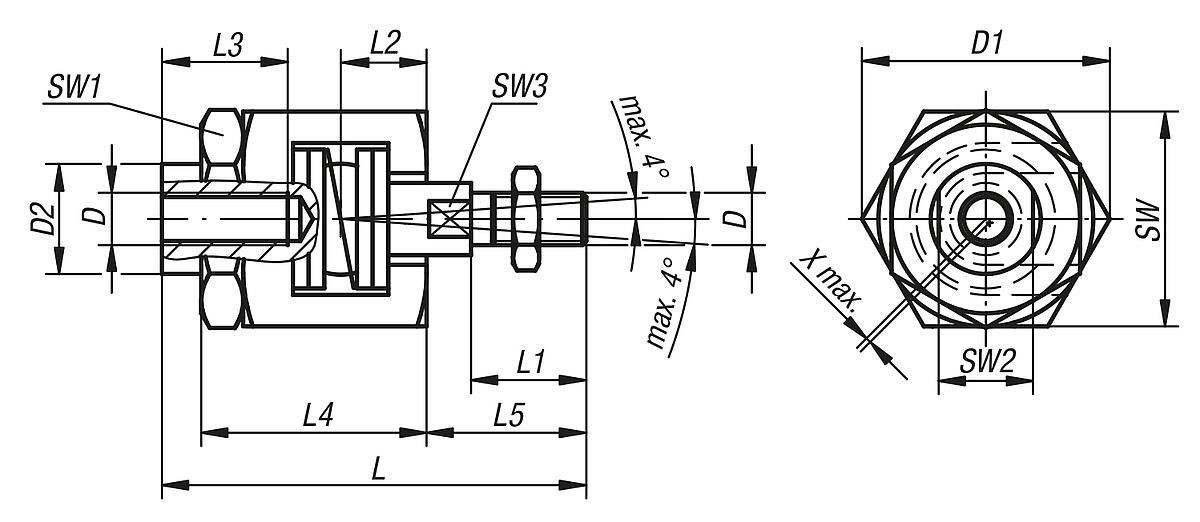

Eigenschaften
| D: | M6 |
|---|---|
| D1: | 24,5 |
| D2: | 9,6 |
| Gewicht ca. kg: | 0,075 |
| L1: | 14 |
| L2: | 9,5 |
| L3 min.: | 13 |
| L4: | 29 |
| L5: | 18,5 |
| Radialversatzausgleich x max.: | 0,6 |
| SW: | 22 |
| SW1: | 19 |
| SW2: | 8 |
| SW3: | 5 |
| Zulässige Zug und Druckbelastung max. kN: | 2,5 |
| ~L: | 52 |
Dokumente
1
| Variante | D | Preis |
|---|---|---|
|
10130156 (23454-06) |
M6 | ab 51,64 € |
|
10130157 (23454-08) |
M8 | ab 55,90 € |
|
10130158 (23454-10) |
M10 | ab 75,35 € |
|
10130159 (23454-101) |
M10x1,25 | ab 75,35 € |
|
10130160 (23454-12) |
M12 | ab 76,16 € |
|
10130161 (23454-121) |
M12x1,25 | ab 76,16 € |
|
10130162 (23454-16) |
M16 | ab 106,77 € |
|
10130163 (23454-161) |
M16x1,5 | ab 106,77 € |
|
10130164 (23454-20) |
M20 | ab 107,61 € |
|
10130165 (23454-201) |
M20x1,5 | ab 107,61 € |
