Produktnummer:
10130174
Herstellernummer:
23500-20
Hersteller:
Norelem
Norelem 23500-20 IGUBAL? STEHLAGER
A:
73
B:
25
B1:
18
D:
20
D1:
9
Gewicht ca. g:
40,99
H:
44
H1:
22
H2:
13
L:
98
L1:
14
max. Anziehdrehmoment Langlöcher Nm:
10,5
max. Schwenkwinkel:
23°
max. statische Zugbelastung N kurzzeitig:
4700
max. statische Zugbelastung N langzeitig:
2350
max. statische axiale Druckbelastung N:
2500
Produktnummer:
10130174

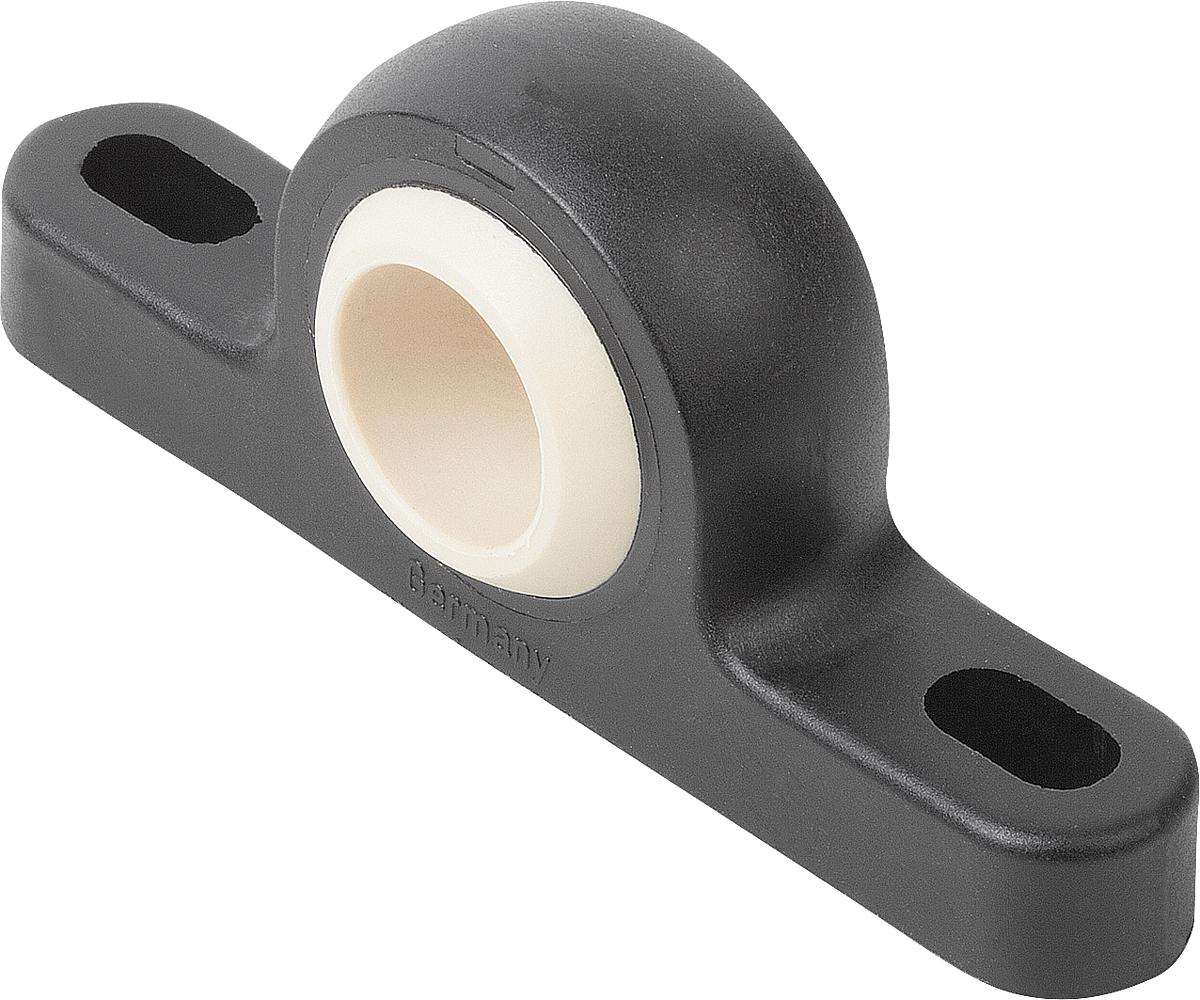

igubal® Stehlager
Beschreibung
Die Stehlager igubal® gleichen Fluchtungsfehler, Schiefstellungen und Durchbiegungen von Wellen aus. Sie sind einfach zu montieren und besonders für die Aufnahme von rotierenden, oszillierenden und axialen Bewegungen geeignet.
Werkstoff: Gehäuse igumid® G, Kalotte aus iglidur® W300.
igubal® Stehlager sind wartungsfrei und für den Trockenlauf konzipiert.
Montage: Stehlager sind für die Befestigung mit zwei Schrauben ausgelegt.
Die Toleranz im Innendurchmesser ist mit E10 ausgelegt. Die dazugehörende Welle sollte zwischen h6 und h9 toleriert sein.
Ausführung: schwarz.
Bestellbeispiel:
nlm 23500-05
Werkstoff: Gehäuse igumid® G, Kalotte aus iglidur® W300.
igubal® Stehlager sind wartungsfrei und für den Trockenlauf konzipiert.
Montage: Stehlager sind für die Befestigung mit zwei Schrauben ausgelegt.
Die Toleranz im Innendurchmesser ist mit E10 ausgelegt. Die dazugehörende Welle sollte zwischen h6 und h9 toleriert sein.
Ausführung: schwarz.
Bestellbeispiel:
nlm 23500-05

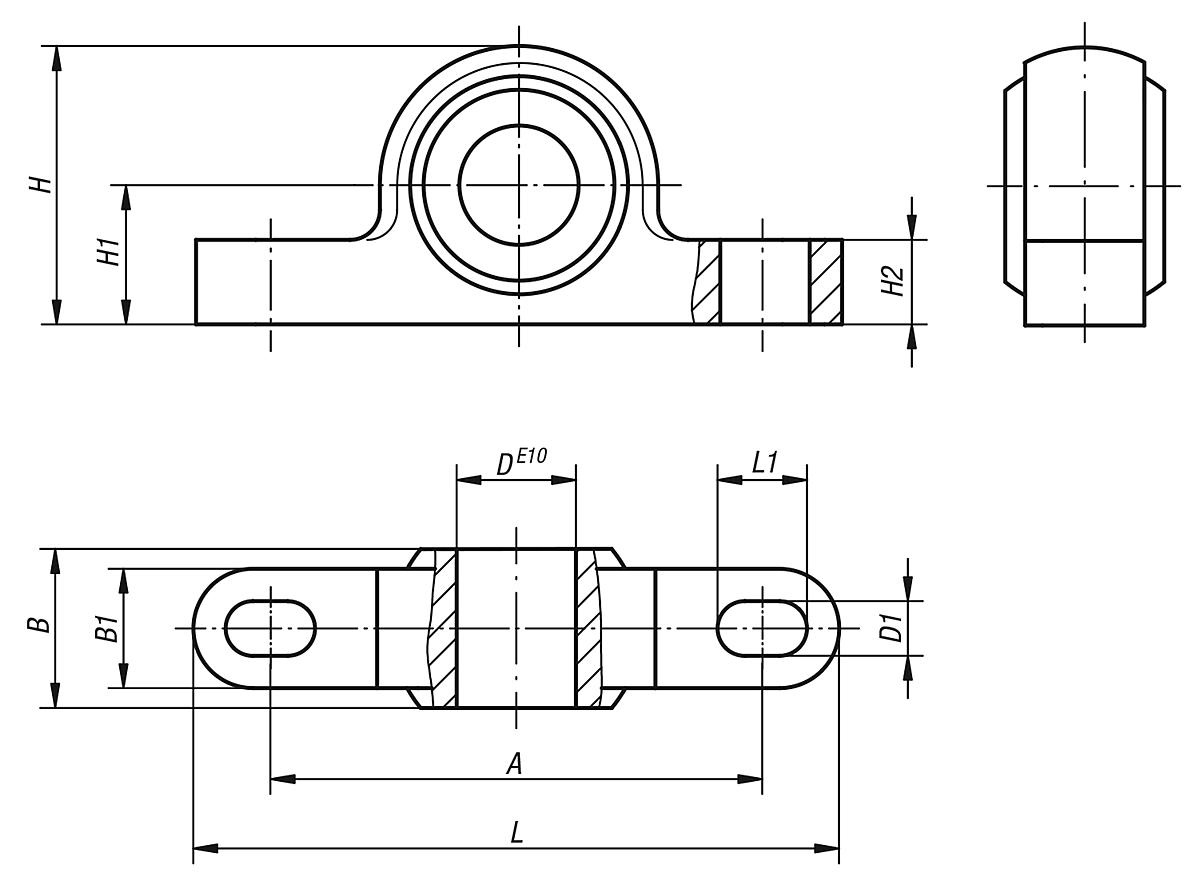

Eigenschaften
| A: | 73 |
|---|---|
| B: | 25 |
| B1: | 18 |
| D: | 20 |
| D1: | 9 |
| Gewicht ca. g: | 40,99 |
| H: | 44 |
| H1: | 22 |
| H2: | 13 |
| L: | 98 |
| L1: | 14 |
| max. Anziehdrehmoment Langlöcher Nm: | 10,5 |
| max. Schwenkwinkel: | 23° |
| max. statische Zugbelastung N kurzzeitig: | 4700 |
| max. statische Zugbelastung N langzeitig: | 2350 |
| max. statische axiale Druckbelastung N: | 2500 |
Dokumente
1
| Variante | A | B | B1 | D | D1 | Gewicht ca. g | H | H1 | H2 | L | L1 | max. Anziehdrehmoment Langlöcher Nm | max. Schwenkwinkel | max. statische Zugbelastung N kurzzeitig | max. statische Zugbelastung N langzeitig | max. statische axiale Druckbelastung N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10130166 (23500-05) |
26,7 | 8 | 6 | 5 | 3,3 | 1,64 | 14 | 7 | 4 | 34 | 5 | 0,6 | 30° | 700 | 350 | 400 | ab 5,35 € |
|
10130167 (23500-06) |
34,5 | 9 | 7 | 6 | 4,5 | 2,88 | 18 | 10 | 5,5 | 43 | 6 | 1,3 | 29° | 1100 | 550 | 400 | ab 5,41 € |
|
10130168 (23500-08) |
35,5 | 12 | 9 | 8 | 4,5 | 4,48 | 20 | 10 | 6 | 47 | 7 | 1,3 | 25° | 1300 | 650 | 800 | ab 5,45 € |
|
10130169 (23500-10) |
48,5 | 14 | 10,5 | 10 | 5,5 | 8,47 | 26 | 14 | 7,5 | 62 | 8 | 2,5 | 25° | 1500 | 750 | 1100 | ab 6,08 € |
|
10130170 (23500-12) |
49,5 | 16 | 12 | 12 | 5,5 | 11,66 | 28 | 14 | 8,5 | 65 | 9 | 2,5 | 25° | 2200 | 1100 | 1150 | ab 7,24 € |
|
10130171 (23500-14) |
64,4 | 19 | 13,5 | 14 | 6,6 | 18,41 | 34 | 18 | 9,5 | 82 | 11 | 4,5 | 23° | 2400 | 1200 | 1200 | ab 8,17 € |
|
10130172 (23500-16) |
65,4 | 21 | 15 | 16 | 6,6 | 24,06 | 36 | 18 | 10,5 | 86 | 12 | 4,5 | 23° | 3000 | 1500 | 1800 | ab 9,18 € |
|
10130173 (23500-18) |
72 | 23 | 16,5 | 18 | 9 | 32,23 | 42 | 22 | 11,5 | 93 | 13 | 10,5 | 23° | 3500 | 1750 | 1900 | ab 10,27 € |
|
10130174 (23500-20) |
73 | 25 | 18 | 20 | 9 | 40,99 | 44 | 22 | 13 | 98 | 14 | 10,5 | 23° | 4700 | 2350 | 2500 | ab 11,81 € |
|
10130175 (23500-22) |
81 | 28 | 20 | 22 | 9 | 53,83 | 48 | 24 | 14 | 108 | 16 | 10,5 | 22° | 6100 | 3050 | 2700 | ab 13,88 € |
|
10130176 (23500-25) |
94 | 31 | 22 | 25 | 9 | 76,39 | 54 | 27 | 16 | 124 | 17 | 10,5 | 22° | 6600 | 3300 | 3200 | ab 16,82 € |
|
10130177 (23500-30) |
105 | 37 | 25 | 30 | 11 | 114,46 | 64 | 32 | 17 | 139 | 20 | 21,5 | 22° | 8100 | 4050 | 3750 | ab 22,74 € |
