Produktnummer:
10130240
Herstellernummer:
23710-12252821
Hersteller:
Norelem
Norelem 23710-12252821 KUNSTSSTOFF GLEITLAGER, IGLIDUR? G, FORM B
Ausführung:
iglidur® G
D:
25
D1:
28
D2:
35
Form:
B
L:
20
L1:
21
L2:
1,5
S:
0,8
Temperaturbereich:
-40 °C bis +130 °C
Toleranz D nach dem Einpressen:
E10
max. zulässige statische Flächenpressung N/mm²:
80
Produktnummer:
10130240

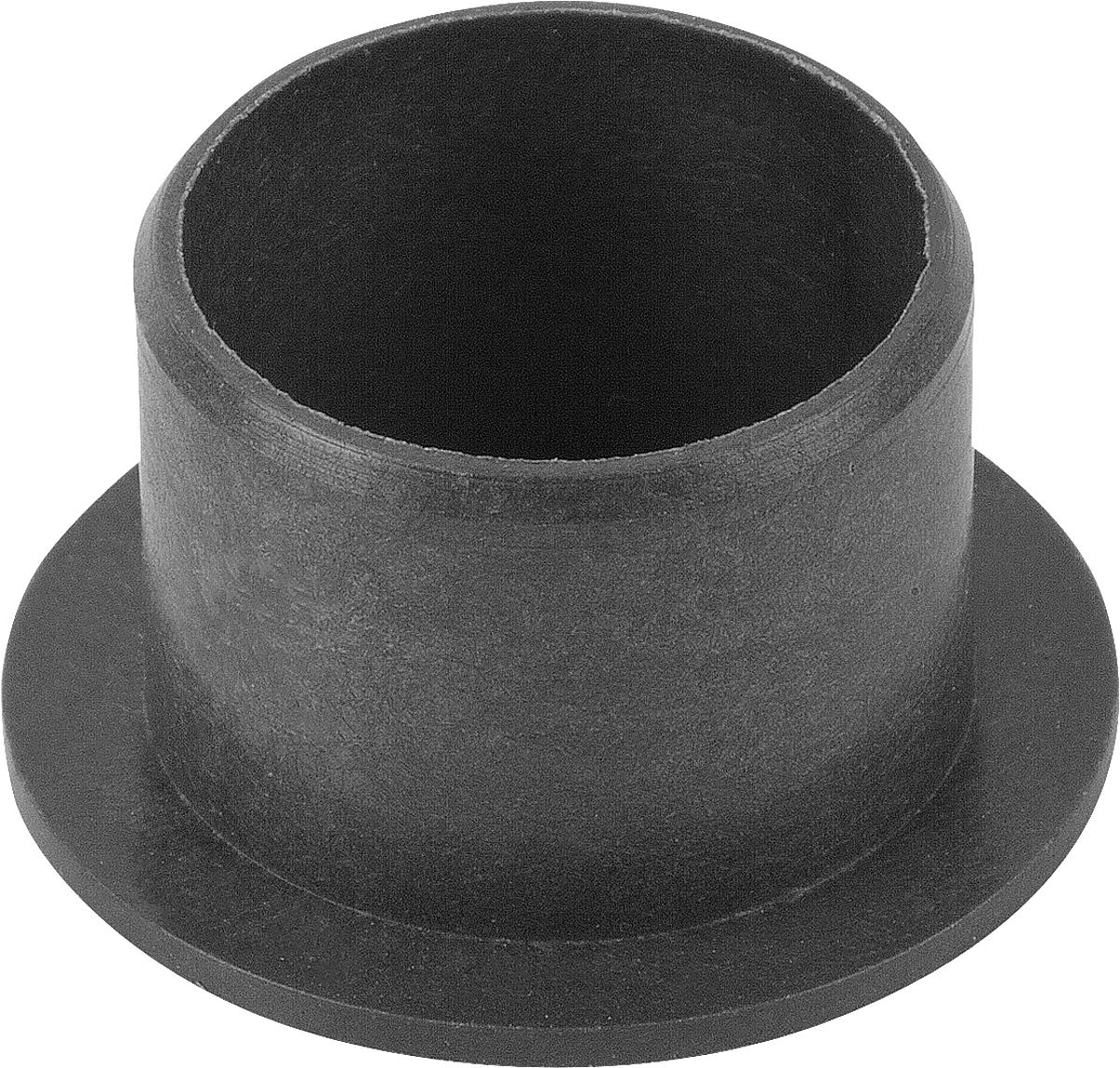

iglidur® Kunststoff Gleitlager Form B
Beschreibung
Die Lager iglidur® sind ausgelegt für das Einpressen in eine H7-tolerierte Aufnahme. Nach dem Einbau in eine Aufnahme mit Nennmaß stellt sich der Innendurchmesser der Lager mit entsprechendereine Aufnahme mit Nennmaß stellt sich der Innendurchmesser der Lager mit entsprechender Toleranz D selbständig ein.
Die Lager sind geeignet für Wellen mit h-Toleranz (empfohlen mindestens h9).
Werkstoff: Hochleistungspolymer iglidur® G, iglidur® J oder iglidur® X.
Ausführung:
iglidur® G mattgrau.
iglidur® J gelb.
iglidur® X schwarz.
Kunststoff-Gleitlager aus Hochleistungspolymer.
– wartungsfrei
– schmiermittelfrei
– korrosionsbeständig
– schmutzunempfindlich
– hohe Maßgenauigkeit
– hohe Druckfestigkeit
– gute Wärmeableitung
– sehr geringe Kriechneigung
– hohe mechanische Dämpfung
– beständig gegen UV-Strahlung
Die Lager sind geeignet für Wellen mit h-Toleranz (empfohlen mindestens h9).
Werkstoff: Hochleistungspolymer iglidur® G, iglidur® J oder iglidur® X.
Ausführung:
iglidur® G mattgrau.
iglidur® J gelb.
iglidur® X schwarz.
Kunststoff-Gleitlager aus Hochleistungspolymer.
– wartungsfrei
– schmiermittelfrei
– korrosionsbeständig
– schmutzunempfindlich
– hohe Maßgenauigkeit
– hohe Druckfestigkeit
– gute Wärmeableitung
– sehr geringe Kriechneigung
– hohe mechanische Dämpfung
– beständig gegen UV-Strahlung
Eigenschaften

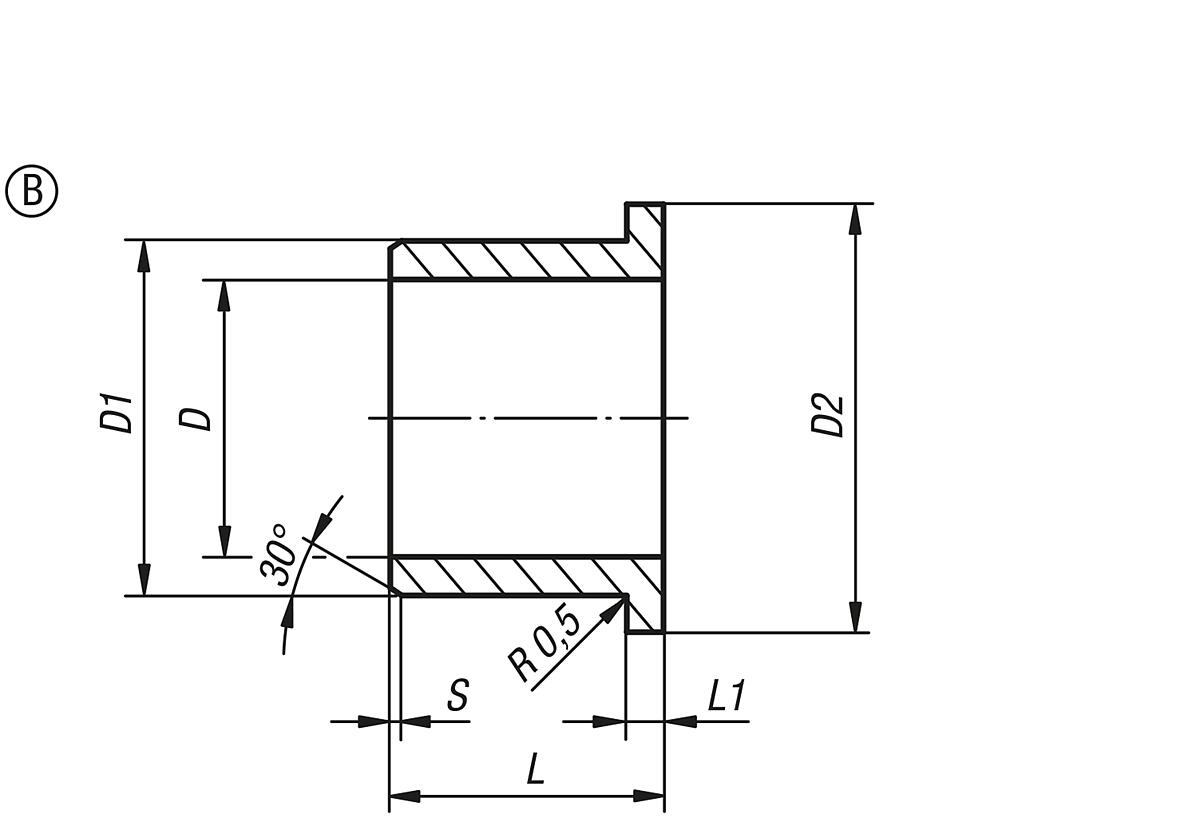

| Ausführung: | iglidur® G |
|---|---|
| D: | 25 |
| D1: | 28 |
| D2: | 35 |
| Form: | B |
| L: | 20 |
| L1: | 21 |
| L2: | 1,5 |
| S: | 0,8 |
| Temperaturbereich: | -40 °C bis +130 °C |
| Toleranz D nach dem Einpressen: | E10 |
| max. zulässige statische Flächenpressung N/mm²: | 80 |
Dokumente
1
| Variante | Ausführung | D | D1 | D2 | Form | L | L1 | L2 | S | Temperaturbereich | Toleranz D nach dem Einpressen | max. zulässige statische Flächenpressung N/mm² | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10130231 (23710-12050705) |
iglidur® G | 5 | 7 | 11 | B | 5 | 5 | 1 | 0,3 | -40 °C bis +130 °C | E10 | 80 | ab 0,60 € |
|
10130232 (23710-12060808) |
iglidur® G | 6 | 8 | 12 | B | 6 | 8 | 1 | 0,5 | -40 °C bis +130 °C | E10 | 80 | ab 0,60 € |
|
10130233 (23710-12081007) |
iglidur® G | 8 | 10 | 15 | B | 8 | 7,5 | 1 | 0,5 | -40 °C bis +130 °C | E10 | 80 | ab 0,62 € |
|
10130234 (23710-12101209) |
iglidur® G | 10 | 12 | 18 | B | 10 | 9 | 1 | 0,5 | -40 °C bis +130 °C | E10 | 80 | ab 0,69 € |
|
10130235 (23710-12121412) |
iglidur® G | 12 | 14 | 20 | B | 10 | 12 | 1 | 0,8 | -40 °C bis +130 °C | E10 | 80 | ab 0,92 € |
|
10130236 (23710-12141612) |
iglidur® G | 14 | 16 | 22 | B | 15 | 12 | 1 | 0,8 | -40 °C bis +130 °C | E10 | 80 | ab 0,92 € |
|
10130237 (23710-12151712) |
iglidur® G | 15 | 17 | 23 | B | 20 | 12 | 1 | 0,8 | -40 °C bis +130 °C | E10 | 80 | ab 0,94 € |
|
10130238 (23710-12161817) |
iglidur® G | 16 | 18 | 24 | B | 20 | 17 | 1 | 0,8 | -40 °C bis +130 °C | E10 | 80 | ab 1,00 € |
|
10130242 (23710-22050705) |
iglidur® J | 5 | 7 | 11 | B | 5 | 5 | 1 | 0,3 | -50 °C bis +90 °C | E10 | 35 | ab 1,06 € |
|
10130243 (23710-22060808) |
iglidur® J | 6 | 8 | 12 | B | 6 | 8 | 1 | 0,5 | -50 °C bis +90 °C | E10 | 35 | ab 1,19 € |
|
10130244 (23710-22081007) |
iglidur® J | 8 | 10 | 15 | B | 8 | 7,5 | 1 | 0,5 | -50 °C bis +90 °C | E10 | 35 | ab 1,19 € |
|
10130239 (23710-12202321) |
iglidur® G | 20 | 23 | 30 | B | 20 | 21 | 1,5 | 0,8 | -40 °C bis +130 °C | E10 | 80 | ab 1,28 € |
|
10130240 (23710-12252821) |
iglidur® G | 25 | 28 | 35 | B | 20 | 21 | 1,5 | 0,8 | -40 °C bis +130 °C | E10 | 80 | ab 1,34 € |
|
10130245 (23710-22101209) |
iglidur® J | 10 | 12 | 18 | B | 10 | 9 | 1 | 0,5 | -50 °C bis +90 °C | E10 | 35 | ab 1,36 € |
|
10130253 (23710-32050705) |
iglidur® X | 5 | 7 | 11 | B | 5 | 5 | 1 | 0,3 | -100 °C bis +250 °C | F10 | 150 | ab 1,55 € |
|
10130246 (23710-22121412) |
iglidur® J | 12 | 14 | 20 | B | 10 | 12 | 1 | 0,8 | -50 °C bis +90 °C | E10 | 35 | ab 1,56 € |
|
10130254 (23710-32060808) |
iglidur® X | 6 | 8 | 12 | B | 6 | 8 | 1 | 0,5 | -100 °C bis +250 °C | F10 | 150 | ab 1,64 € |
|
10130255 (23710-32081007) |
iglidur® X | 8 | 10 | 15 | B | 8 | 7,5 | 1 | 0,5 | -100 °C bis +250 °C | F10 | 150 | ab 1,64 € |
|
10130247 (23710-22141612) |
iglidur® J | 14 | 16 | 22 | B | 15 | 12 | 1 | 0,8 | -50 °C bis +90 °C | E10 | 35 | ab 1,75 € |
|
10130241 (23710-12303426) |
iglidur® G | 30 | 34 | 42 | B | 30 | 26 | 2 | 0,8 | -40 °C bis +130 °C | E10 | 80 | ab 1,79 € |
|
10130248 (23710-22151712) |
iglidur® J | 15 | 17 | 23 | B | 20 | 12 | 1 | 0,8 | -50 °C bis +90 °C | E10 | 35 | ab 1,89 € |
|
10130256 (23710-32101209) |
iglidur® X | 10 | 12 | 18 | B | 10 | 9 | 1 | 0,5 | -100 °C bis +250 °C | F10 | 150 | ab 1,89 € |
|
10130249 (23710-22161817) |
iglidur® J | 16 | 18 | 24 | B | 20 | 17 | 1 | 0,8 | -50 °C bis +90 °C | E10 | 35 | ab 1,96 € |
|
10130257 (23710-32121412) |
iglidur® X | 12 | 14 | 20 | B | 10 | 12 | 1 | 0,8 | -100 °C bis +250 °C | F10 | 150 | ab 2,12 € |
|
10130258 (23710-32141612) |
iglidur® X | 14 | 16 | 22 | B | 15 | 12 | 1 | 0,8 | -100 °C bis +250 °C | F10 | 150 | ab 2,44 € |
|
10130250 (23710-22202321) |
iglidur® J | 20 | 23 | 30 | B | 20 | 21 | 1,5 | 0,8 | -50 °C bis +90 °C | E10 | 35 | ab 2,47 € |
|
10130259 (23710-32151712) |
iglidur® X | 15 | 17 | 23 | B | 20 | 12 | 1 | 0,8 | -100 °C bis +250 °C | F10 | 150 | ab 2,47 € |
|
10130260 (23710-32161817) |
iglidur® X | 16 | 18 | 24 | B | 20 | 17 | 1 | 0,8 | -100 °C bis +250 °C | F10 | 150 | ab 2,60 € |
|
10130251 (23710-22252821) |
iglidur® J | 25 | 28 | 35 | B | 20 | 21 | 1,5 | 0,8 | -50 °C bis +90 °C | E10 | 35 | ab 2,75 € |
|
10130261 (23710-32202321) |
iglidur® X | 20 | 23 | 30 | B | 20 | 21 | 1,5 | 0,8 | -100 °C bis +250 °C | F10 | 150 | ab 4,18 € |
|
10130262 (23710-32252821) |
iglidur® X | 25 | 28 | 35 | B | 20 | 21 | 1,5 | 0,8 | -100 °C bis +250 °C | F10 | 150 | ab 4,80 € |
|
10130252 (23710-22303426) |
iglidur® J | 30 | 34 | 42 | B | 30 | 26 | 2 | 0,8 | -50 °C bis +90 °C | E10 | 35 | ab 5,34 € |
|
10130263 (23710-32303426) |
iglidur® X | 30 | 34 | 42 | B | 30 | 26 | 2 | 0,8 | -100 °C bis +250 °C | F10 | 150 | ab 9,68 € |
