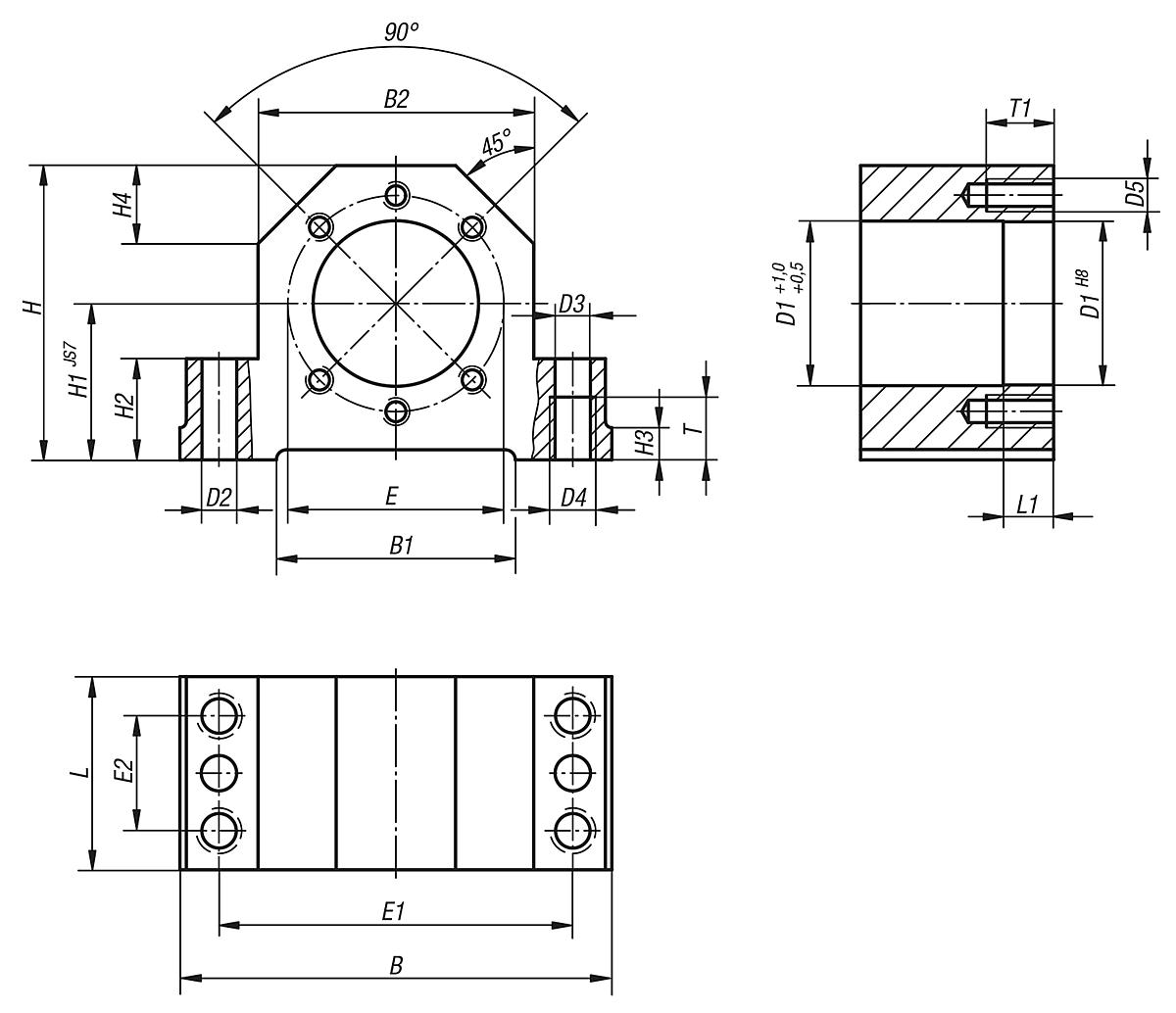

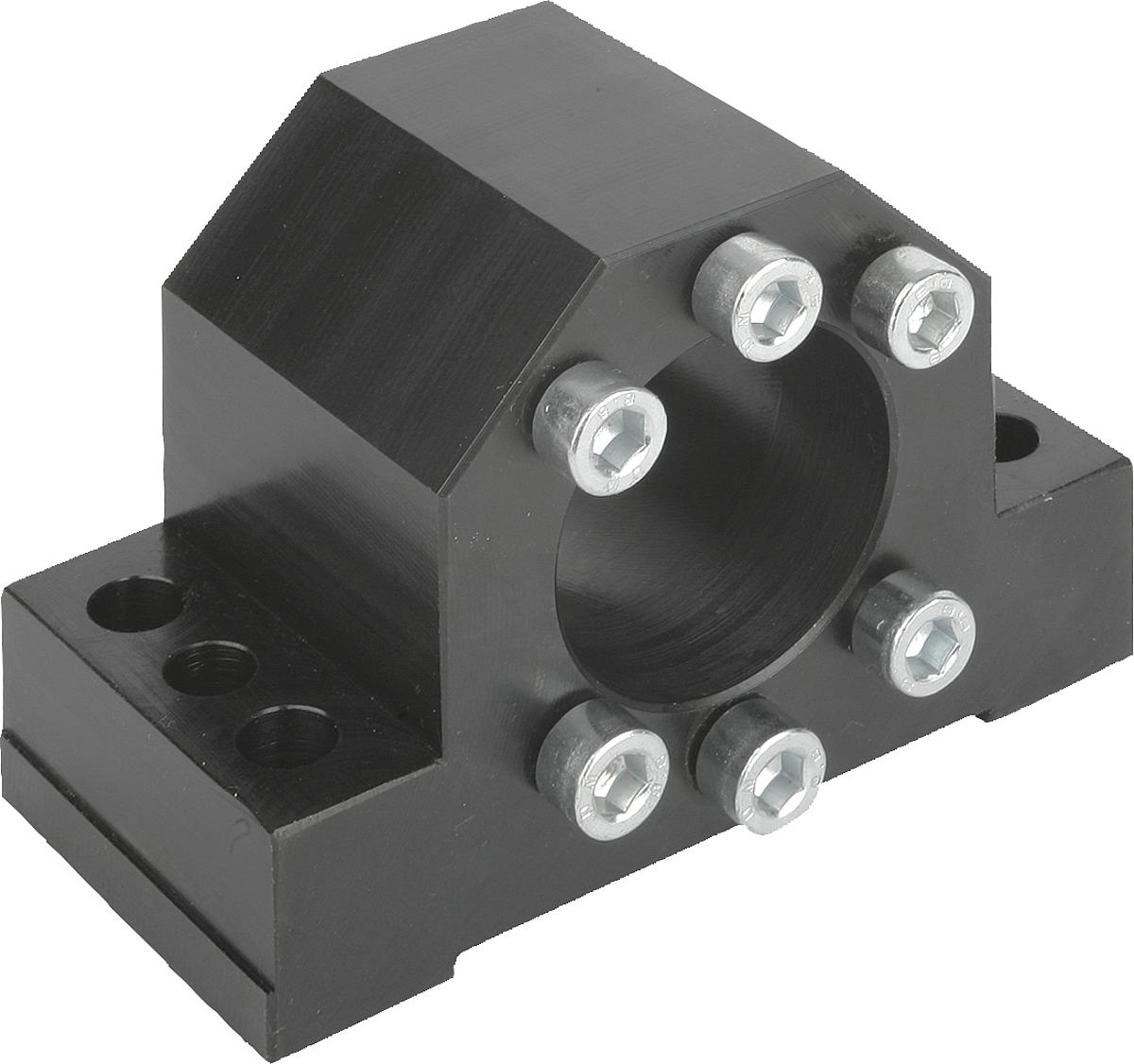

Norelem 24070-025 GEHÄUSE, FÜR KUGELGEWINDE FLANSCHMUTTER
B:
108
B1:
63
B2:
66
D1:
40
D2:
9,7
D3:
10,5
D4:
M12
D5:
M6
E:
51
E1:
88
E2:
29
Gewicht ca. kg:
1,400
H:
72
H1:
39
H2:
27
H3:
10
H4:
19
L:
46
L1:
16
Passend zu Spindel Ø:
25
T:
18
T1:
15
Produktnummer:
10131294
NLM 24070 Gehäuse für Flanschmuttern
Beschreibung
Werkstoff:
Stahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 24070-016
Hinweis:
Die Gehäuse sind für die Montage von Flanschmuttern nach DIN 69051 Teil 5 geeignet. Die Achshöhe der Spindellagerung ist mit den Festlagereinheiten 24072 und den Loslagereinheiten 24074 abgestimmt. Die Gehäuse sind von oben oder unten anschraubbar und mit zwei Kegelstiften oder Zylinderstiften verstiftbar.
Lieferung mit 6 Stück Befestigungsschrauben der Festigkeitsklasse 8.8.
Stahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 24070-016
Hinweis:
Die Gehäuse sind für die Montage von Flanschmuttern nach DIN 69051 Teil 5 geeignet. Die Achshöhe der Spindellagerung ist mit den Festlagereinheiten 24072 und den Loslagereinheiten 24074 abgestimmt. Die Gehäuse sind von oben oder unten anschraubbar und mit zwei Kegelstiften oder Zylinderstiften verstiftbar.
Lieferung mit 6 Stück Befestigungsschrauben der Festigkeitsklasse 8.8.
Eigenschaften
| B: | 108 |
|---|---|
| B1: | 63 |
| B2: | 66 |
| D1: | 40 |
| D2: | 9,7 |
| D3: | 10,5 |
| D4: | M12 |
| D5: | M6 |
| E: | 51 |
| E1: | 88 |
| E2: | 29 |
| Gewicht ca. kg: | 1,400 |
| H: | 72 |
| H1: | 39 |
| H2: | 27 |
| H3: | 10 |
| H4: | 19 |
| L: | 46 |
| L1: | 16 |
| Passend zu Spindel Ø: | 25 |
| T: | 18 |
| T1: | 15 |
Dokumente
1
| Variante | B | H | H1 | L1 | D1 | D4 | T | H3 | L | Gewicht ca. kg | D5 | T1 | H2 | H4 | D3 | D2 | B1 | B2 | E | Passend zu Spindel Ø | E1 | E2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10131292 (24070-016) |
86 | 58 | 32 | 10 | 28 | M10 | 15 | 7 | 42 | 0,800 | M5 | 12 | 22 | 15 | 8,4 | 7,7 | 50 | 52 | 38 | 16 | 68 | 23 | ab 120,61 € |
|
10131293 (24070-020) |
94 | 64 | 34 | 16 | 36 | M10 | 15 | 7 | 46 | 1,000 | M6 | 15 | 22 | 17 | 8,4 | 7,7 | 58 | 60 | 47 | 20 | 77 | 25 | ab 123,75 € |
|
10131294 (24070-025) |
108 | 72 | 39 | 16 | 40 | M12 | 18 | 10 | 46 | 1,400 | M6 | 15 | 27 | 19 | 10,5 | 9,7 | 63 | 66 | 51 | 25 | 88 | 29 | ab 126,86 € |
|
10131295 (24070-032) |
112 | 82 | 42 | 16 | 50 | M12 | 18 | 10 | 49 | 1,500 | M8 | 20 | 27 | 19 | 10,5 | 9,7 | 70 | 72 | 65 | 32 | 92 | 29 | ab 132,85 € |
