Produktnummer:
10131313
Herstellernummer:
24078-015
Hersteller:
Norelem

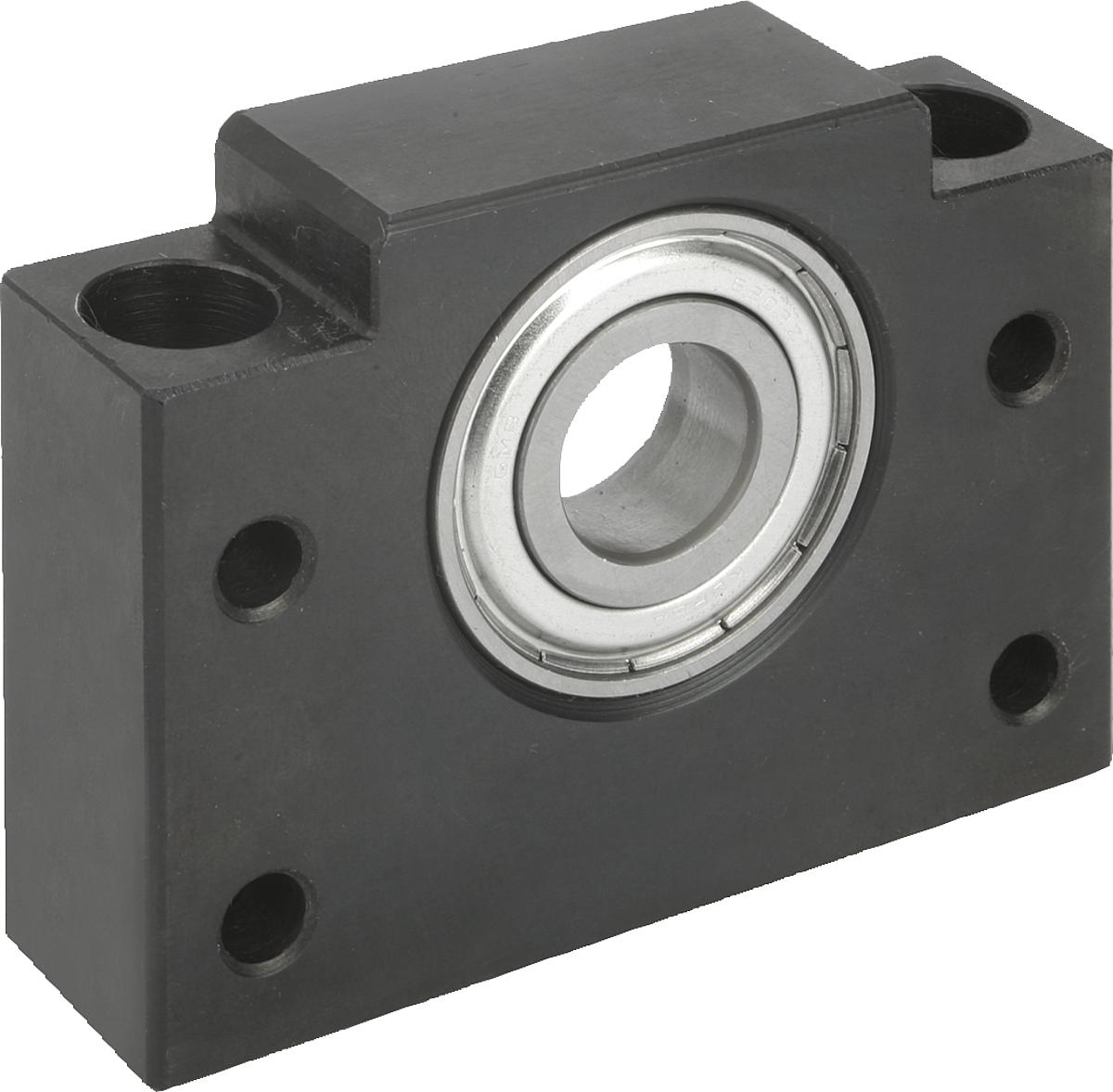

Norelem 24078-015 LOSLAGEREINHEIT GR.15, IN BLOCKAUSFÜHRUNG
B:
70
B1:
40
C:
M6
D1:
15
D2:
5,5
E:
18
E1:
54
E2:
10
Gewicht ca. kg:
0,350
H:
48
H1:
28
H2:
38
L:
20
Profil-Größe:
15
Produktnummer:
10131313
NLM 24078 Loslagereinheiten in Blockausführung
Beschreibung
Werkstoff:
Gehäuse Stahl.
Ausführung:
Gehäuse brüniert.
Bestellbeispiel:
nlm 24078-010
Hinweis:
Die Achshöhe der Spindellagerung ist mit der Festlagereinheit 24076 abgestimmt. Die Loslagereinheiten bestehen aus einem Gehäuse mit Rillenkugellager das sich axial der Längenausdehnung der Spindel anpasst.
Gehäuse Stahl.
Ausführung:
Gehäuse brüniert.
Bestellbeispiel:
nlm 24078-010
Hinweis:
Die Achshöhe der Spindellagerung ist mit der Festlagereinheit 24076 abgestimmt. Die Loslagereinheiten bestehen aus einem Gehäuse mit Rillenkugellager das sich axial der Längenausdehnung der Spindel anpasst.
Eigenschaften

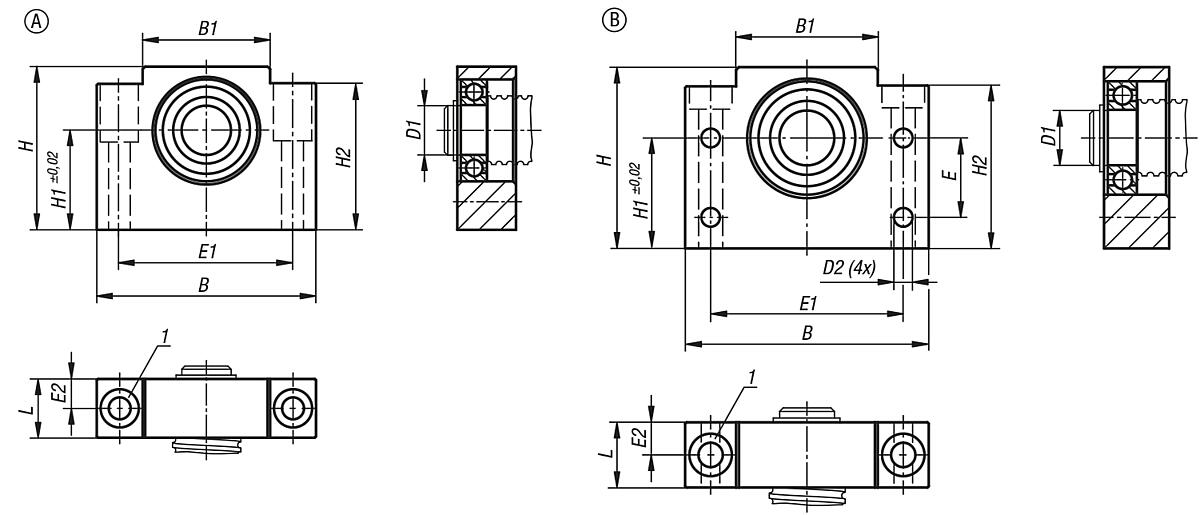

| B: | 70 |
|---|---|
| B1: | 40 |
| C: | M6 |
| D1: | 15 |
| D2: | 5,5 |
| E: | 18 |
| E1: | 54 |
| E2: | 10 |
| Gewicht ca. kg: | 0,350 |
| H: | 48 |
| H1: | 28 |
| H2: | 38 |
| L: | 20 |
| Profil-Größe: | 15 |
Dokumente
1
| Variante | H | E | L | H1 | D2 | Gewicht ca. kg | B | D1 | H2 | B1 | Profil-Größe | C | E1 | E2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10131311 (24078-010) |
39 | 15 | 20 | 22 | 5,5 | 0,250 | 60 | 8 | 32,5 | 34 | 10 | M6 | 46 | 10 | ab 34,38 € |
|
10131312 (24078-012) |
43 | 18 | 20 | 25 | 5,5 | 0,270 | 60 | 10 | 35 | 34 | 12 | M6 | 46 | 10 | ab 38,99 € |
|
10131313 (24078-015) |
48 | 18 | 20 | 28 | 5,5 | 0,350 | 70 | 15 | 38 | 40 | 15 | M6 | 54 | 10 | ab 43,18 € |
|
10131314 (24078-017) |
64 | 28 | 23 | 39 | 6,6 | 0,680 | 86 | 17 | 55 | 50 | 17 | M8 | 68 | 11,5 | ab 49,56 € |
|
10131315 (24078-020) |
60 | 22 | 26 | 34 | 6,6 | 0,700 | 88 | 20 | 50 | 52 | 20 | M8 | 70 | 13 | ab 56,18 € |
