Produktnummer:
10132516
Herstellernummer:
26130-01201257
Hersteller:
Norelem

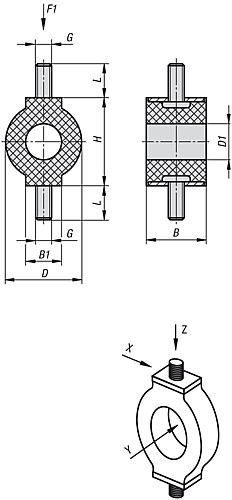

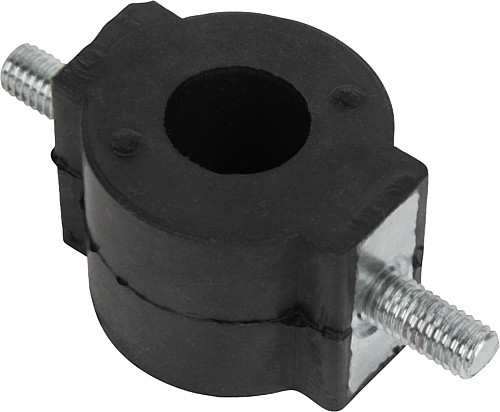

Norelem 26130-01201257 O FORMLAGER, D=12,5, H=12,5
B:
9,5
B1:
9,5
D:
12,5
D1:
6
F1 (N):
8
G:
M4
Gewicht ca. g:
6
H:
12,5
L:
10
Produktnummer:
10132516

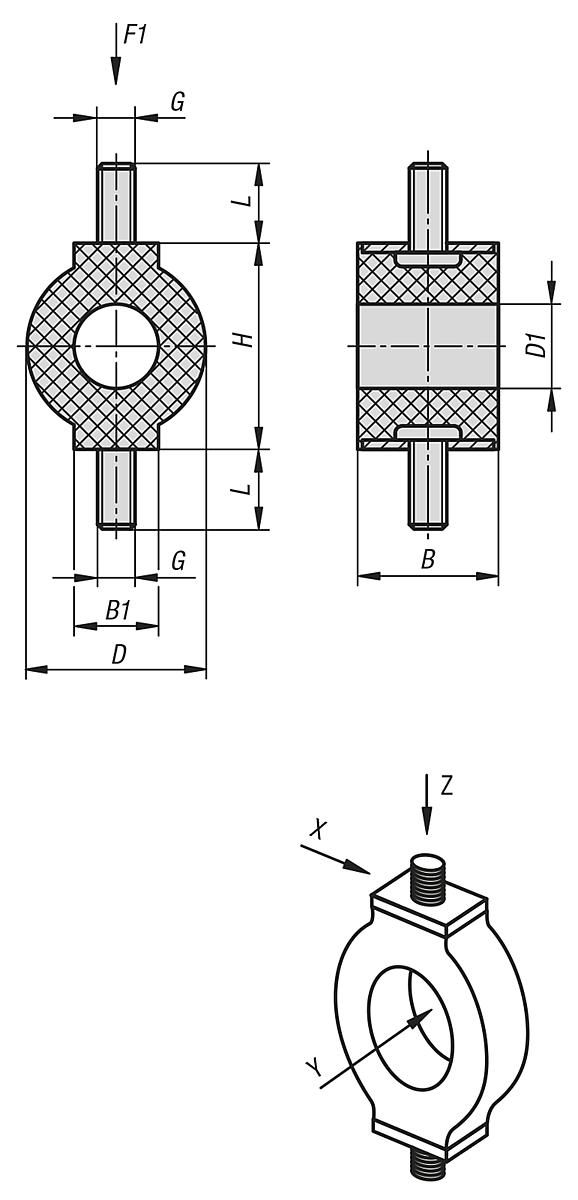

NLM 26130 O Formlager
Beschreibung
Werkstoff, Ausführung:
Metallteile Stahl verzinkt, Festigkeit 5.6.
Elastomer Naturkautschuk, Härte mittel, 57° Shore A.
Bestellbeispiel:
nlm 26130-01201257
Hinweis:
O-Formlager verfügen über eine sehr weiche Federcharakteristik, auf Grund dessen werden sie auch als Niederfrequenzlager bezeichnet. Sie dienen der erschütterungsarmen Lagerung von Instrumenten, elektrischen Bauteilen sowie zur Befestigung von leichten Aggregaten und feinmechanischen Geräten.
Die Federcharakteristik der O-Formlager nimmt in der Reihenfolge X, Y und Z zu. Die Hauptbelastungsrichtung ist die Längsachse der Gewindebolzen (Z-Richtung).
Temperaturbereich:
-30 °C bis +80 °C.
Metallteile Stahl verzinkt, Festigkeit 5.6.
Elastomer Naturkautschuk, Härte mittel, 57° Shore A.
Bestellbeispiel:
nlm 26130-01201257
Hinweis:
O-Formlager verfügen über eine sehr weiche Federcharakteristik, auf Grund dessen werden sie auch als Niederfrequenzlager bezeichnet. Sie dienen der erschütterungsarmen Lagerung von Instrumenten, elektrischen Bauteilen sowie zur Befestigung von leichten Aggregaten und feinmechanischen Geräten.
Die Federcharakteristik der O-Formlager nimmt in der Reihenfolge X, Y und Z zu. Die Hauptbelastungsrichtung ist die Längsachse der Gewindebolzen (Z-Richtung).
Temperaturbereich:
-30 °C bis +80 °C.
Eigenschaften
| B: | 9,5 |
|---|---|
| B1: | 9,5 |
| D: | 12,5 |
| D1: | 6 |
| F1 (N): | 8 |
| G: | M4 |
| Gewicht ca. g: | 6 |
| H: | 12,5 |
| L: | 10 |
Dokumente
1
| Variante | D | B | H | L | G | Gewicht ca. g | D1 | B1 | F1 (N) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10132516 (26130-01201257) |
12,5 | 9,5 | 12,5 | 10 | M4 | 6 | 6 | 9,5 | 8 | ab 2,15 € |
|
10132517 (26130-01401757) |
14 | 13 | 17 | 10 | M4 | 7 | 6 | 6 | 18 | ab 2,34 € |
|
10132518 (26130-02503057) |
25 | 20 | 30 | 10 | M5 | 18 | 12 | 12 | 55 | ab 3,53 € |
