Produktnummer:
10133982
Herstellernummer:
27627-081
Hersteller:
Norelem

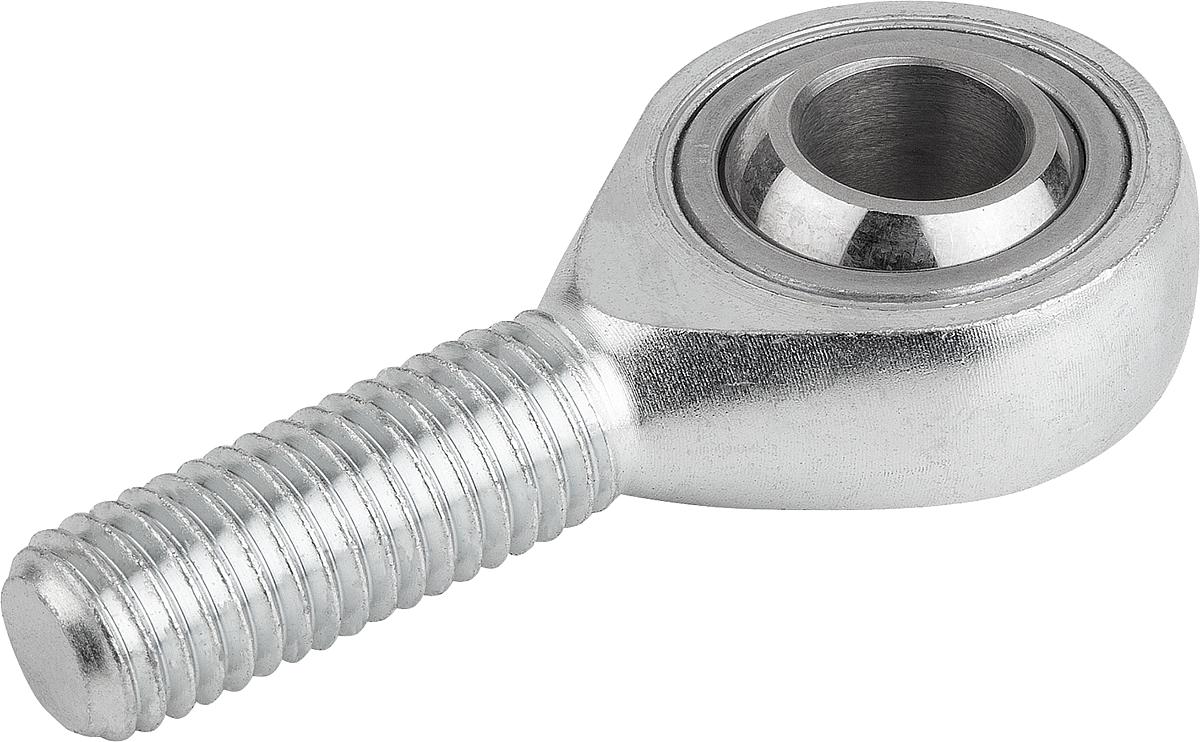

Norelem 27627-081 GELENKKOPF M. GLEITLAGERUNG LINKS, D=8H7
A:
42
Ausführung:
Linksgewinde
B:
24
D1:
M8
Tragzahlen dynamisch kN:
16,7
Tragzahlen statisch kN:
11
Produktnummer:
10133982
NLM 27627 Gelenkköpfe mit Gleitlagerung Außengewinde
Beschreibung
Werkstoff:
Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
nlm 27627-20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KA.
Gehäuse Größe (D) 5-12 Automatenstahl gedreht, ab Größe (D) 16 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen und poliert. Lagerschale Automatenstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
nlm 27627-20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei. Die Anschlussmaße entsprechen DIN 648 Formreihe KA.

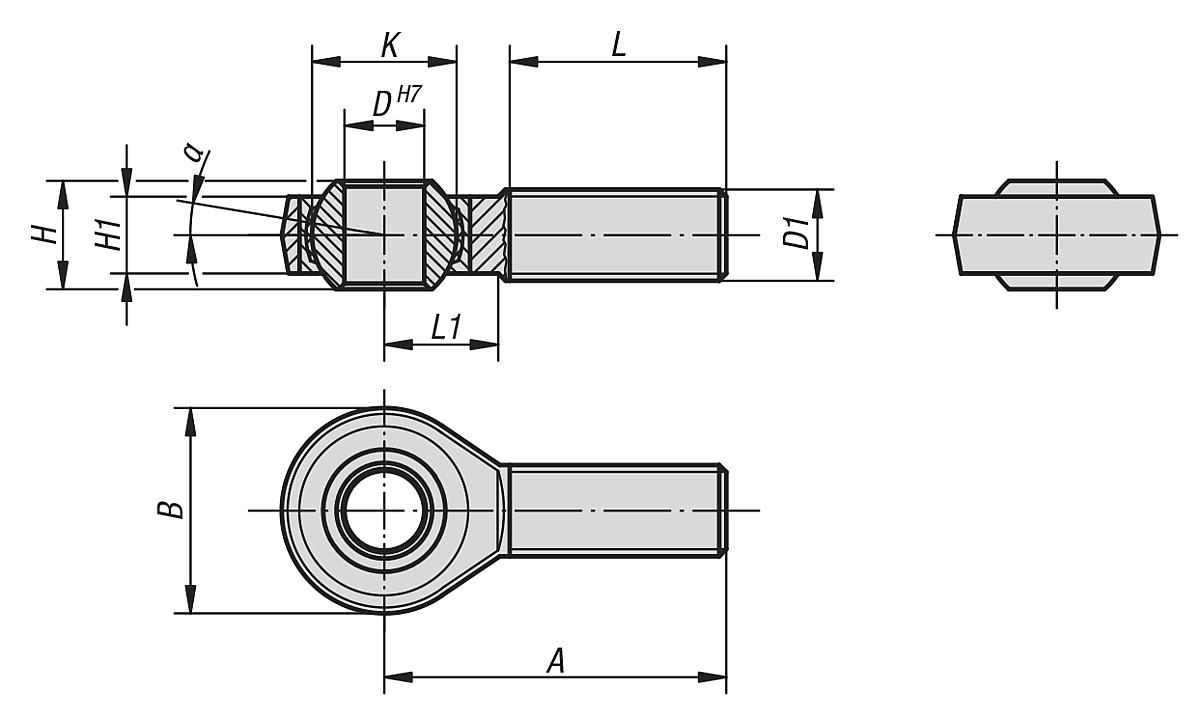

Eigenschaften
| A: | 42 |
|---|---|
| Ausführung: | Linksgewinde |
| B: | 24 |
| D: | 8 |
| D1: | M8 |
| Gewicht ca. kg: | 0,033 |
| H: | 12 |
| H1: | 9 |
| K: | 15,87 |
| L: | 25 |
| L1: | 15 |
| Tragzahlen dynamisch kN: | 16,7 |
| Tragzahlen statisch kN: | 11 |
| a: | 13° |
Dokumente
1
| Variante | A | B | D1 | Ausführung | Tragzahlen dynamisch kN | Tragzahlen statisch kN | Preis |
|---|---|---|---|---|---|---|---|
|
10133972 (27627-05) |
33 | 18 | M5 | Rechtsgewinde | 7,5 | 4,3 | ab 15,24 € |
|
10133973 (27627-06) |
20 | M6 | Rechtsgewinde | 9,3 | 6 | ab 15,24 € | |
|
10133980 (27627-051) |
33 | 18 | M5 | Linksgewinde | 7,5 | 4,3 | ab 15,24 € |
|
10133981 (27627-061) |
20 | M6 | Linksgewinde | 9,3 | 6 | ab 15,24 € | |
|
10133974 (27627-08) |
42 | 24 | M8 | Rechtsgewinde | 16,7 | 11 | ab 17,06 € |
|
10133982 (27627-081) |
42 | 24 | M8 | Linksgewinde | 16,7 | 11 | ab 17,06 € |
|
10133975 (27627-10) |
48 | 28 | M10 | Rechtsgewinde | 23,4 | 17,4 | ab 19,02 € |
|
10133983 (27627-101) |
48 | 28 | M10 | Linksgewinde | 23,4 | 17,4 | ab 19,93 € |
|
10133976 (27627-12) |
54 | 32 | M12 | Rechtsgewinde | 32 | 23,5 | ab 23,92 € |
|
10133984 (27627-121) |
54 | 32 | M12 | Linksgewinde | 32 | 23,5 | ab 23,92 € |
|
10133977 (27627-16) |
42 | M16 | Rechtsgewinde | 52,7 | 32 | ab 34,68 € | |
|
10133985 (27627-161) |
42 | M16 | Linksgewinde | 52,7 | 32 | ab 34,68 € | |
|
10133978 (27627-20) |
78 | 50 | M20x1,5 | Rechtsgewinde | 78,1 | 43,8 | ab 46,02 € |
|
10133986 (27627-201) |
78 | 50 | M20x1,5 | Linksgewinde | 78,1 | 43,8 | ab 46,02 € |
|
10133979 (27627-22) |
54 | M22x1,5 | Rechtsgewinde | 97,2 | 52,6 | ab 52,03 € | |
|
10133987 (27627-221) |
54 | M22x1,5 | Linksgewinde | 97,2 | 52,6 | ab 52,03 € |
