Produktnummer:
10133997
Herstellernummer:
27627-116150
Hersteller:
Norelem

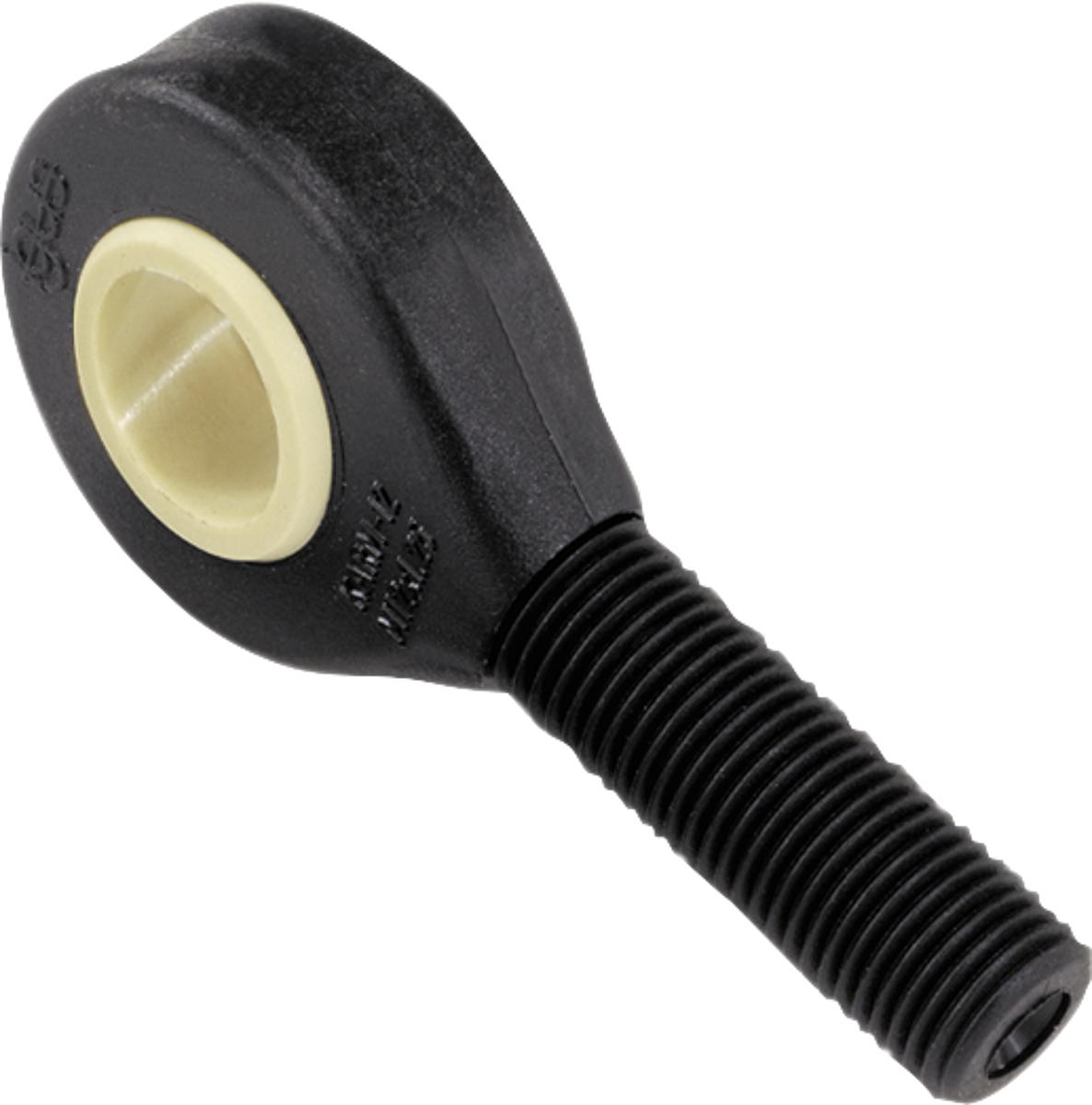

Norelem 27627-116150 IGUBAL? GELENKKOPF, M. GLEITLAGERUNG RECHTS
Ausführung:
Rechtsgewinde
B:
42
D1:
M16x1,5
max. statische Zugbelastung N kurzzeitig:
3900
max. statische Zugbelastung N langzeitig:
1950
Produktnummer:
10133997
igubal® Gelenkköpfe mit Gleitlagerung Außengewinde
Beschreibung
Der Gelenkkopf igubal® hat eine sehr hohe Dauerfestigkeit bei wechselnden Belastungen, ist unempfindlich gegen Schmutz, Staub und Flusen sowie korrosions- und chemikalienbeständig. Er ist geeignet für rotierende, oszillierende und lineare Bewegungen. Werkstoff: Gehäuse aus igumid® G, Lagerkalotte iglidur® W300.
Die Anschlussmaße entsprechen der Maßreihe K nach DIN ISO 12240.
Toleranzen:
Die Bohrung des Innenrings ist nach E10 toleriert. Die dazugehörende Welle sollte zwischen h6 und h9 toleriert sein.
Ausführung: schwarz.
Bestellbeispiel: nlm 27627-105
Die Anschlussmaße entsprechen der Maßreihe K nach DIN ISO 12240.
Toleranzen:
Die Bohrung des Innenrings ist nach E10 toleriert. Die dazugehörende Welle sollte zwischen h6 und h9 toleriert sein.
Ausführung: schwarz.
Bestellbeispiel: nlm 27627-105

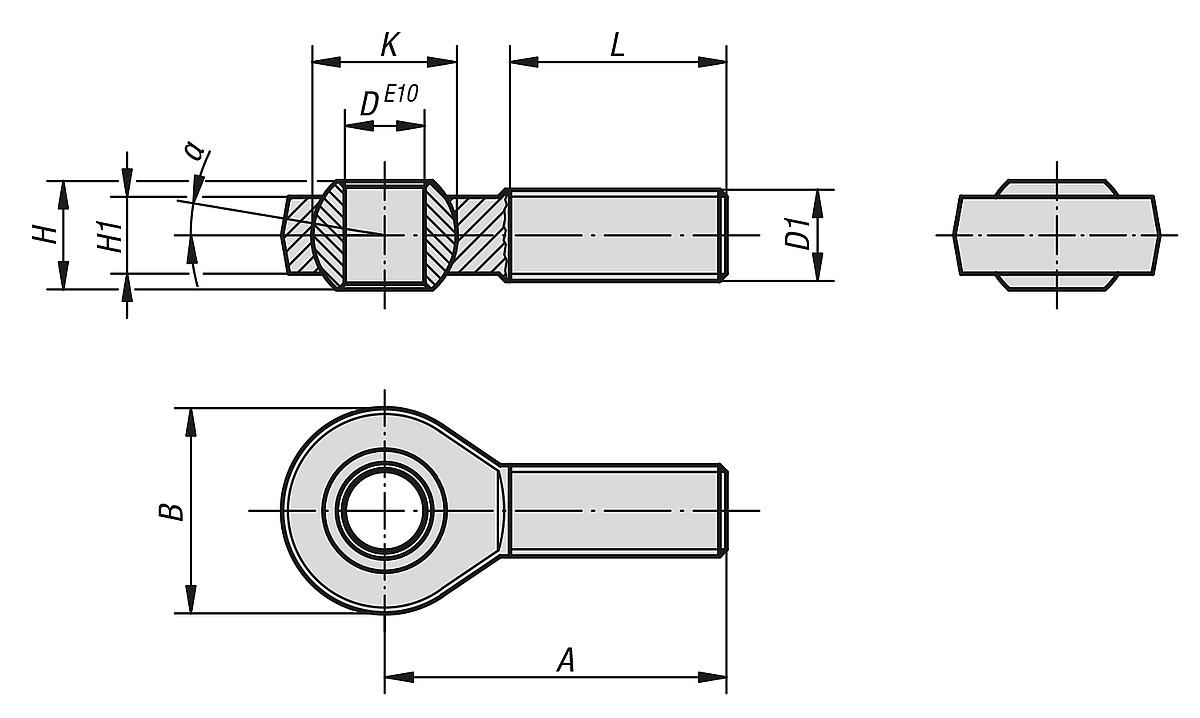

Eigenschaften
| Ausführung: | Rechtsgewinde |
|---|---|
| B: | 42 |
| D: | 16 |
| D1: | M16x1,5 |
| Gewicht ca. g: | 34,3 |
| H: | 21 |
| H1: | 15 |
| K: | 28,3 |
| L: | 37 |
| a: | 11,5° |
| max. Querbelastung N kurzzeitig: | 800 |
| max. Querbelastung N langzeitig: | 400 |
| max. statische Zugbelastung N kurzzeitig: | 3900 |
| max. statische Zugbelastung N langzeitig: | 1950 |
Dokumente
1
| Variante | Ausführung | B | D1 | max. statische Zugbelastung N kurzzeitig | max. statische Zugbelastung N langzeitig | Preis |
|---|---|---|---|---|---|---|
|
10133988 (27627-105) |
Rechtsgewinde | 18 | M5 | 800 | 400 | ab 5,38 € |
|
10134001 (27627-1051) |
Linksgewinde | 18 | M5 | 800 | 400 | ab 5,38 € |
|
10133989 (27627-106) |
Rechtsgewinde | 20 | M6 | 1000 | 500 | ab 5,43 € |
|
10134002 (27627-1061) |
Linksgewinde | 20 | M6 | 1000 | 500 | ab 5,43 € |
|
10133990 (27627-108) |
Rechtsgewinde | 24 | M8 | 1700 | 850 | ab 5,54 € |
|
10134003 (27627-1081) |
Linksgewinde | 24 | M8 | 1700 | 850 | ab 5,54 € |
|
10133991 (27627-110) |
Rechtsgewinde | 30 | M10 | 2500 | 1250 | ab 6,15 € |
|
10133992 (27627-110125) |
Rechtsgewinde | 30 | M10x1,25 | 2500 | 1250 | ab 6,15 € |
|
10134004 (27627-1101) |
Linksgewinde | 30 | M10 | 2500 | 1250 | ab 6,15 € |
|
10134005 (27627-1101251) |
Linksgewinde | 30 | M10x1,25 | 2500 | 1250 | ab 6,15 € |
|
10133993 (27627-112) |
Rechtsgewinde | 34 | M12 | 2700 | 1350 | ab 7,25 € |
|
10133994 (27627-112125) |
Rechtsgewinde | 34 | M12x1,25 | 2700 | 1350 | ab 7,25 € |
|
10134006 (27627-1121) |
Linksgewinde | 34 | M12 | 2700 | 1350 | ab 7,25 € |
|
10134007 (27627-1121251) |
Linksgewinde | 34 | M12x1,25 | 2700 | 1350 | ab 7,25 € |
|
10133995 (27627-114) |
Rechtsgewinde | 38 | M14 | 3400 | 1700 | ab 8,27 € |
|
10134008 (27627-1141) |
Linksgewinde | 38 | M14 | 3400 | 1700 | ab 8,27 € |
|
10133996 (27627-116) |
Rechtsgewinde | 42 | M16 | 3900 | 1950 | ab 9,29 € |
|
10133997 (27627-116150) |
Rechtsgewinde | 42 | M16x1,5 | 3900 | 1950 | ab 9,29 € |
|
10134009 (27627-1161) |
Linksgewinde | 42 | M16 | 3900 | 1950 | ab 9,29 € |
|
10134010 (27627-1161501) |
Linksgewinde | 42 | M16x1,5 | 3900 | 1950 | ab 9,29 € |
|
10133998 (27627-118150) |
Rechtsgewinde | 46 | M18x1,5 | 4200 | 2100 | ab 11,10 € |
|
10134011 (27627-1181501) |
Linksgewinde | 46 | M18x1,5 | 4200 | 2100 | ab 11,10 € |
|
10133999 (27627-120) |
Rechtsgewinde | 50 | M20 | 6000 | 3000 | ab 12,92 € |
|
10134000 (27627-120150) |
Rechtsgewinde | 50 | M20x1,5 | 6000 | 3000 | ab 12,92 € |
|
10134012 (27627-1201) |
Linksgewinde | 50 | M20 | 6000 | 3000 | ab 12,92 € |
|
10134013 (27627-1201501) |
Linksgewinde | 50 | M20x1,5 | 6000 | 3000 | ab 12,92 € |
