Produktnummer:
10134468
Herstellernummer:
27628-1101
Hersteller:
Norelem

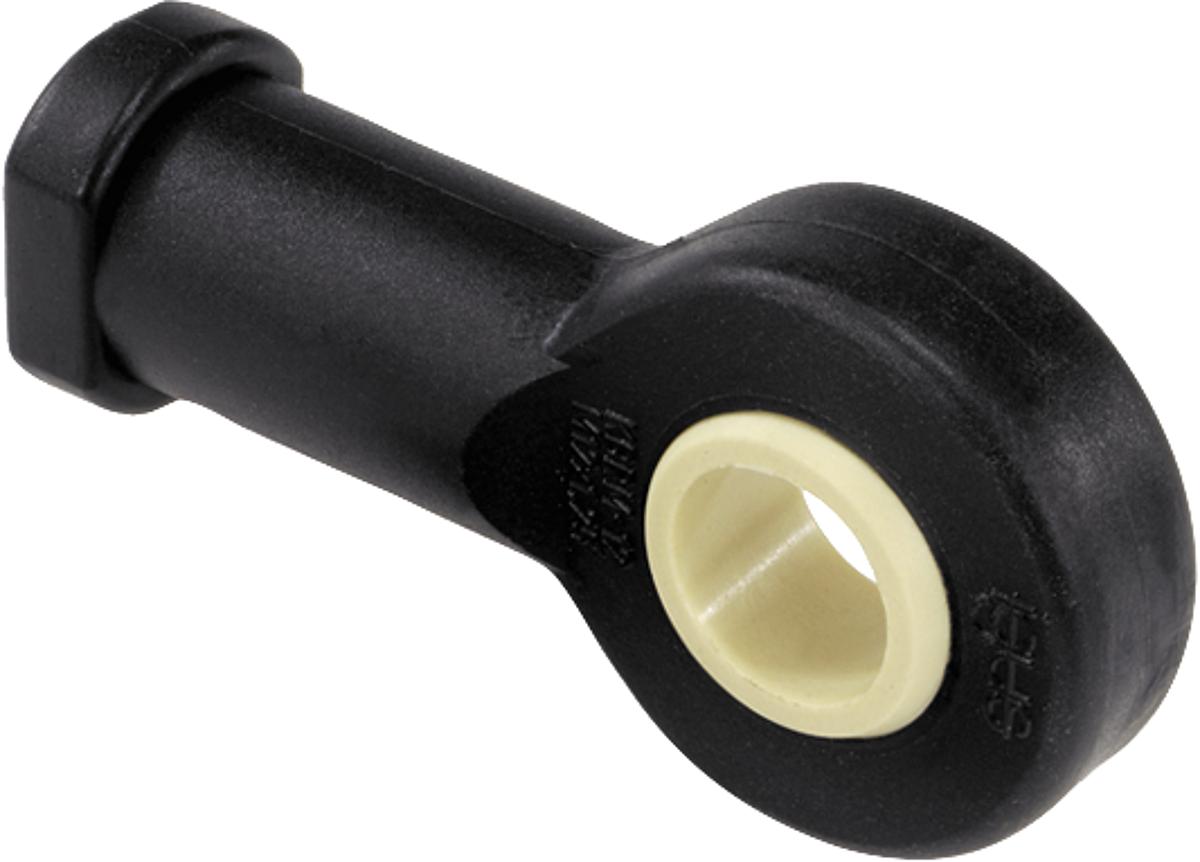

Norelem 27628-1101 IGUBAL GELENKKOPF, M. GLEITLAGERUNG LINKS
A:
43
Ausführung:
Linksgewinde
B:
30
D1:
M10
Produktnummer:
10134468
igubal® Gelenkköpfe mit Gleitlagerung Innengewinde
Beschreibung
Der Gelenkkopf hat eine sehr hohe Dauerfestigkeit bei wechselnden Belastungen, ist unempfindlich gegen Schmutz, Staub und Flusen sowie korrosions- und chemikalienbeständig. Er ist geeignet für rotierende, oszillierende und lineare Bewegungen.
Die Anschlussmaße entsprechen der Maßreihe K nach DIN ISO 12240.
Toleranzen:
Die Bohrung des Innenrings ist nach E10 toleriert. Die dazugehörende Welle sollte zwischen h6 und h9 toleriert sein.
Werkstoff: Gehäuse aus igumid® G, Lagerkalotte iglidur® W300.
Ausführung: schwarz.
Bestellbeispiel:
nlm 27628-104
Die Anschlussmaße entsprechen der Maßreihe K nach DIN ISO 12240.
Toleranzen:
Die Bohrung des Innenrings ist nach E10 toleriert. Die dazugehörende Welle sollte zwischen h6 und h9 toleriert sein.
Werkstoff: Gehäuse aus igumid® G, Lagerkalotte iglidur® W300.
Ausführung: schwarz.
Bestellbeispiel:
nlm 27628-104

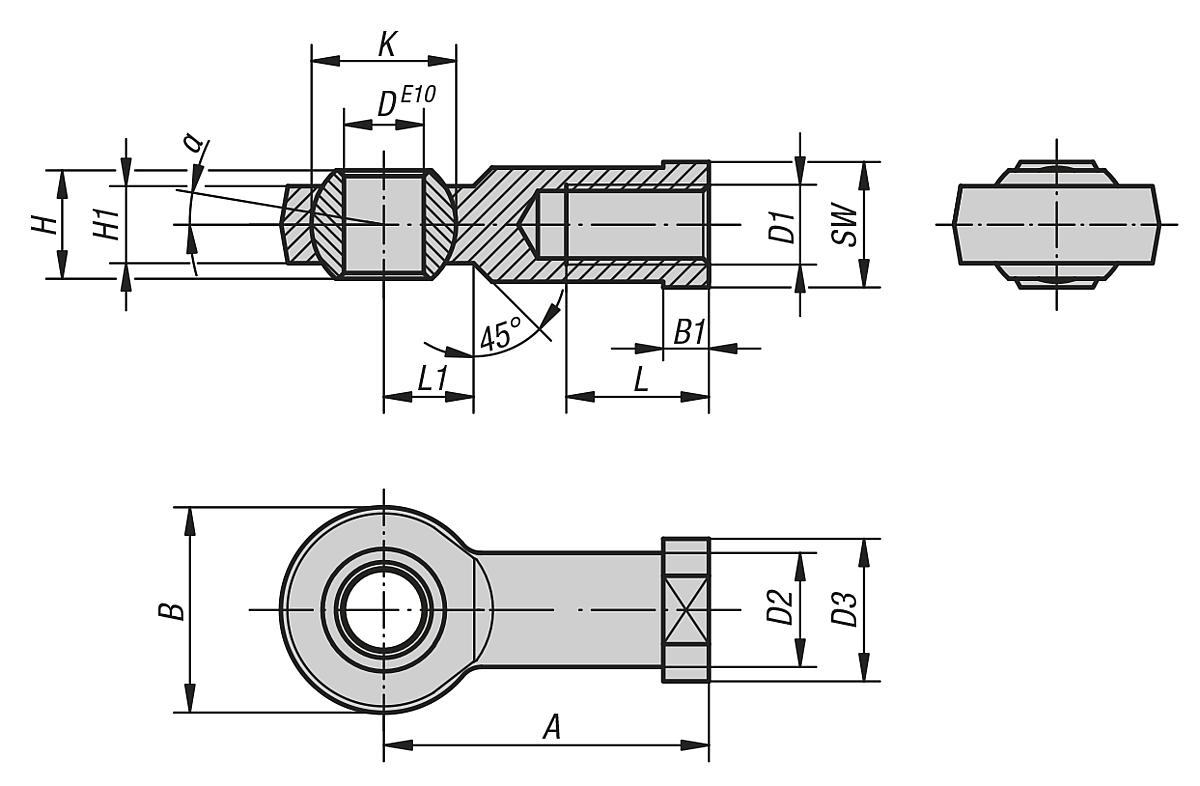

Eigenschaften
| A: | 43 |
|---|---|
| Ausführung: | Linksgewinde |
| B: | 30 |
| B1: | 6,5 |
| D: | 10 |
| D1: | M10 |
| D2: | 15 |
| D3: | 19 |
| H: | 14 |
| H1: | 10,5 |
| K: | 19 |
| L: | 20 |
| L1: | 14 |
| SW: | 17 |
| a: | 12,5° |
Dokumente
1
| Variante | Ausführung | B | D1 | Preis |
|---|---|---|---|---|
|
10134450 (27628-104) |
Rechtsgewinde | 18 | M4 | ab 6,23 € |
|
10134451 (27628-105) |
Rechtsgewinde | 18 | M5 | ab 6,23 € |
|
10134464 (27628-1041) |
Linksgewinde | 18 | M4 | ab 6,23 € |
|
10134465 (27628-1051) |
Linksgewinde | 18 | M5 | ab 6,23 € |
|
10134452 (27628-106) |
Rechtsgewinde | 20 | M6 | ab 6,27 € |
|
10134466 (27628-1061) |
Linksgewinde | 20 | M6 | ab 6,27 € |
|
10134453 (27628-108) |
Rechtsgewinde | 24 | M8 | ab 6,40 € |
|
10134467 (27628-1081) |
Linksgewinde | 24 | M8 | ab 6,40 € |
|
10134454 (27628-110) |
Rechtsgewinde | 30 | M10 | ab 7,03 € |
|
10134455 (27628-110125) |
Rechtsgewinde | 30 | M10x1,25 | ab 7,03 € |
|
10134468 (27628-1101) |
Linksgewinde | 30 | M10 | ab 7,03 € |
|
10134469 (27628-1101251) |
Linksgewinde | 30 | M10x1,25 | ab 7,03 € |
|
10134456 (27628-112) |
Rechtsgewinde | 34 | M12 | ab 8,28 € |
|
10134457 (27628-112125) |
Rechtsgewinde | 34 | M12x1,25 | ab 8,28 € |
|
10134470 (27628-1121) |
Linksgewinde | 34 | M12 | ab 8,28 € |
|
10134471 (27628-1121251) |
Linksgewinde | 34 | M12x1,25 | ab 8,28 € |
|
10134458 (27628-114) |
Rechtsgewinde | 38 | M14 | ab 9,31 € |
|
10134472 (27628-1141) |
Linksgewinde | 38 | M14 | ab 9,31 € |
|
10134459 (27628-116) |
Rechtsgewinde | 42 | M16 | ab 10,46 € |
|
10134460 (27628-116150) |
Rechtsgewinde | 42 | M16x1,5 | ab 10,46 € |
|
10134473 (27628-1161) |
Linksgewinde | 42 | M16 | ab 10,46 € |
|
10134474 (27628-1161501) |
Linksgewinde | 42 | M16x1,5 | ab 10,46 € |
|
10134461 (27628-118150) |
Rechtsgewinde | 46 | M18x1,5 | ab 11,74 € |
|
10134475 (27628-1181501) |
Linksgewinde | 46 | M18x1,5 | ab 11,74 € |
|
10134462 (27628-120) |
Rechtsgewinde | 50 | M20 | ab 14,20 € |
|
10134463 (27628-120150) |
Rechtsgewinde | 50 | M20x1,5 | ab 14,20 € |
|
10134476 (27628-1201) |
Linksgewinde | 50 | M20 | ab 14,20 € |
|
10134477 (27628-1201501) |
Linksgewinde | 50 | M20x1,5 | ab 14,20 € |
