Produktnummer:
10134501
Herstellernummer:
27630-061
Hersteller:
Norelem
Norelem 27630-061 GELENKKOPF M. GLEITLAGERUNG LINKS, EDELSTAHL, D=6H7
A:
30
A:
64
Ausführung:
Linksgewinde
B:
20
D:
6
D1:
M6
Tragzahlen dynamisch kN:
9,3
Tragzahlen statisch kN:
13,1
Produktnummer:
10134501
NLM 27630 Gelenkköpfe mit Gleitlagerung Innengewinde, Edelstahl
Beschreibung
Werkstoff:
Gehäuse geschmiedeter Edelstahl 1.4057. Gelenkkugel 1.4034 gehärtet und geschliffen. Lagerschale rostfreier Stahl 1.4571.
Ausführung:
poliert.
Bestellbeispiel:
nlm 27630-22
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe KJ.
Gehäuse geschmiedeter Edelstahl 1.4057. Gelenkkugel 1.4034 gehärtet und geschliffen. Lagerschale rostfreier Stahl 1.4571.
Ausführung:
poliert.
Bestellbeispiel:
nlm 27630-22
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe KJ.

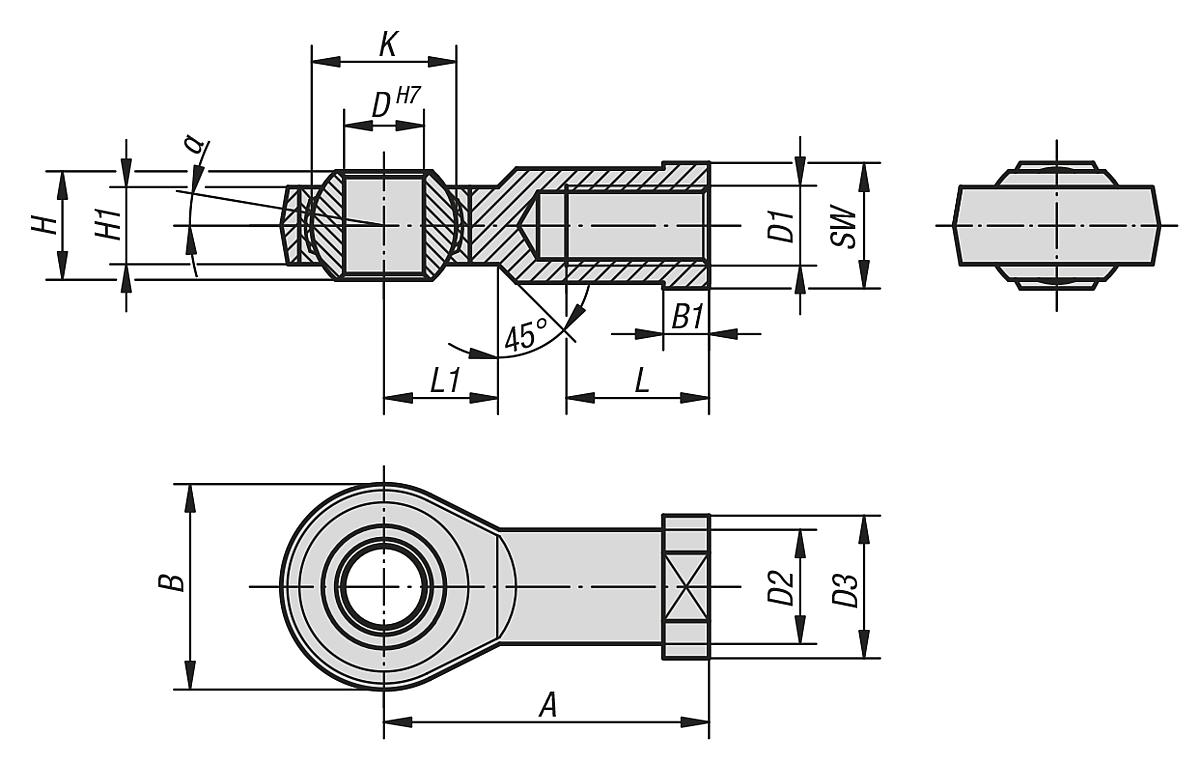

Eigenschaften
| A: | 30, 64 |
|---|---|
| Ausführung: | Linksgewinde |
| B: | 20 |
| B1: | 5 |
| D: | 6 |
| D1: | M6 |
| D2: | 10 |
| D3: | 13 |
| Gewicht ca. kg: | 0,027 |
| H: | 9 |
| H1: | 6,75 |
| K: | 12,7 |
| L: | 12 |
| L1: | 10 |
| SW: | 11 |
| Sortierung: | 2 |
| Tragzahlen dynamisch kN: | 9,3 |
| Tragzahlen statisch kN: | 13,1 |
| a: | 13° |
Dokumente
1
| Variante | B | A | D | D1 | Ausführung | A | Tragzahlen dynamisch kN | Tragzahlen statisch kN | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10134500 (27630-051) |
18 | 50 | 5 | M5 | Linksgewinde | 50 | 7,5 | 11,8 | ab 26,92 € |
|
10134501 (27630-061) |
20 | 30 | 6 | M6 | Linksgewinde | 30 | 9,3 | 13,1 | ab 26,92 € |
|
10134511 (27630-05) |
18 | 50 | 5 | M5 | Rechtsgewinde | 50 | 7,5 | 11,8 | ab 26,92 € |
|
10134512 (27630-06) |
20 | 30 | 6 | M6 | Rechtsgewinde | 30 | 9,3 | 13,1 | ab 26,92 € |
|
10134502 (27630-081) |
24 | 64 | 8 | M8 | Linksgewinde | 64 | 16,7 | 20,7 | ab 29,99 € |
|
10134513 (27630-08) |
24 | 64 | 8 | M8 | Rechtsgewinde | 64 | 16,7 | 20,7 | ab 29,99 € |
|
10134503 (27630-101) |
28 | 43 | 10 | M10 | Linksgewinde | 43 | 23,4 | 28,3 | ab 33,51 € |
|
10134504 (27630-101251) |
28 | 43 | 10 | M10x1,25 | Linksgewinde | 43 | 23,4 | 28,3 | ab 33,51 € |
|
10134514 (27630-10) |
28 | 43 | 10 | M10 | Rechtsgewinde | 43 | 23,4 | 28,3 | ab 33,51 € |
|
10134515 (27630-10125) |
28 | 43 | 10 | M10x1,25 | Rechtsgewinde | 43 | 23,4 | 28,3 | ab 33,51 € |
|
10134494 (27630-12) |
32 | 50 | 12 | M12 | Rechtsgewinde | 50 | 32 | 34,5 | ab 40,94 € |
|
10134495 (27630-12125) |
32 | 50 | 12 | M12x1,25 | Rechtsgewinde | 50 | 32 | 34,5 | ab 40,94 € |
|
10134505 (27630-121) |
32 | 50 | 12 | M12 | Linksgewinde | 50 | 32 | 34,5 | ab 40,94 € |
|
10134506 (27630-121251) |
32 | 50 | 12 | M12x1,25 | Linksgewinde | 50 | 32 | 34,5 | ab 40,94 € |
|
10134496 (27630-16) |
42 | 64 | 16 | M16 | Rechtsgewinde | 64 | 52,7 | 60,6 | ab 60,88 € |
|
10134497 (27630-1615) |
42 | 64 | 16 | M16x1,5 | Rechtsgewinde | 64 | 52,7 | 60,6 | ab 60,88 € |
|
10134507 (27630-161) |
42 | 64 | 16 | M16 | Linksgewinde | 64 | 52,7 | 60,6 | ab 60,88 € |
|
10134508 (27630-16151) |
42 | 64 | 16 | M16x1,5 | Linksgewinde | 64 | 52,7 | 60,6 | ab 60,88 € |
|
10134498 (27630-20) |
50 | 43 | 20 | M20x1,5 | Rechtsgewinde | 43 | 78,1 | 83,1 | ab 81,01 € |
|
10134509 (27630-201) |
50 | 43 | 20 | M20x1,5 | Linksgewinde | 43 | 78,1 | 83,1 | ab 81,01 € |
|
10134499 (27630-22) |
54 | 50 | 22 | M22x1,5 | Rechtsgewinde | 50 | 97,2 | 99,7 | ab 91,76 € |
|
10134510 (27630-221) |
54 | 50 | 22 | M22x1,5 | Linksgewinde | 50 | 97,2 | 99,7 | ab 91,76 € |
