Produktnummer:
10134046
Herstellernummer:
27631-161
Hersteller:
Norelem

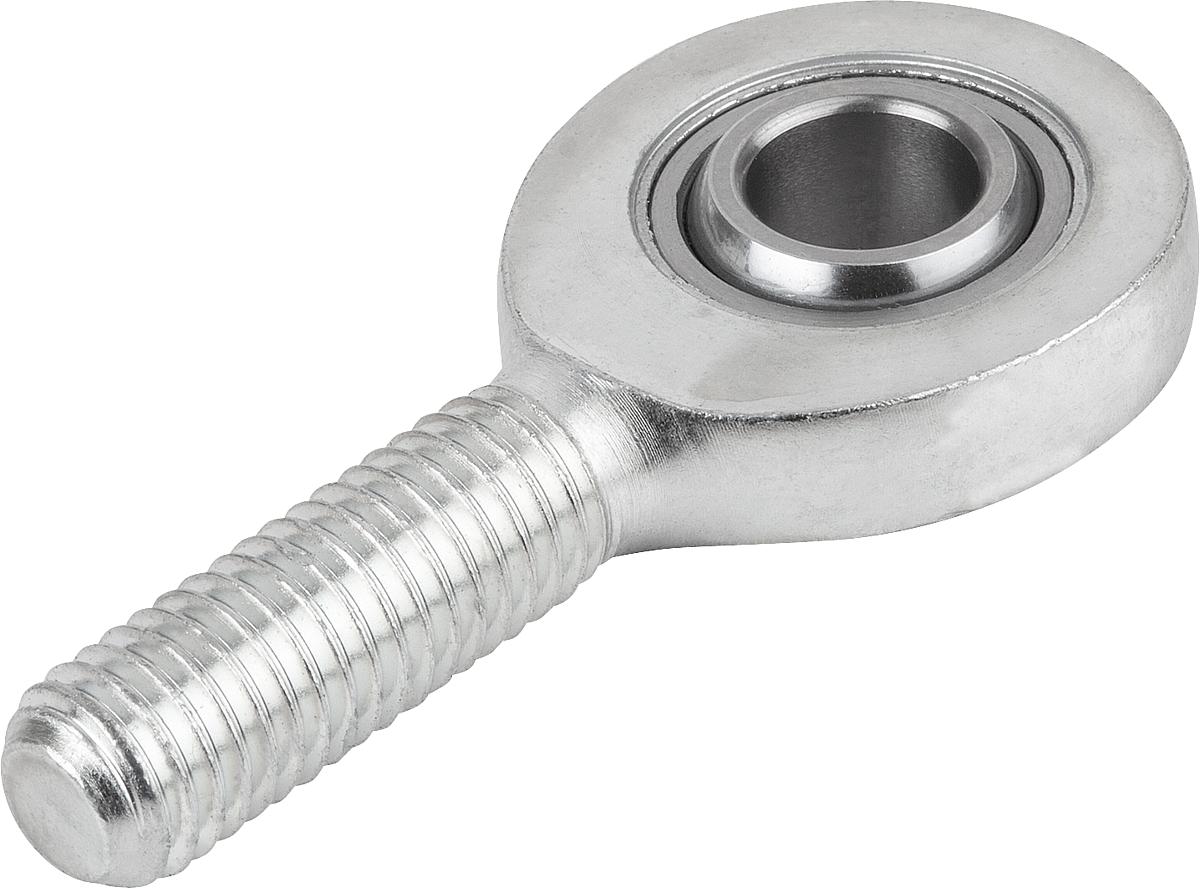

Norelem 27631-161 GELENKKOPF M. GLEITLAGERUNG LINKS, D=17H7
A:
69
Ausführung:
Linksgewinde
D:
17 -0,008
D1:
M16
Produktnummer:
10134046

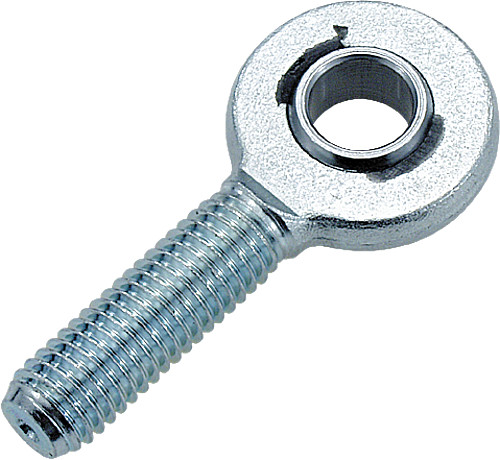

NLM 27631 Gelenkköpfe mit Gleitlagerung Außengewinde, schmale Ausführung
Beschreibung
Werkstoff:
Gehäuse Größe (D) 6-10 Automatenstahl gedreht, ab Größe (D) 12 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen, poliert und hartverchromt. Lagerschale Wälzlagerstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
nlm 27631-20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe E.
Gehäuse Größe (D) 6-10 Automatenstahl gedreht, ab Größe (D) 12 Vergütungsstahl geschmiedet. Gelenkkugel Wälzlagerstahl gehärtet, geschliffen, poliert und hartverchromt. Lagerschale Wälzlagerstahl mit eingeklebtem PTFE-Gewebe.
Ausführung:
verzinkt.
Bestellbeispiel:
nlm 27631-20
Hinweis:
Die Gleitlagerung der Gelenkköpfe ist wartungsfrei.
Die Anschlussmaße entsprechen DIN 648 Formreihe E.

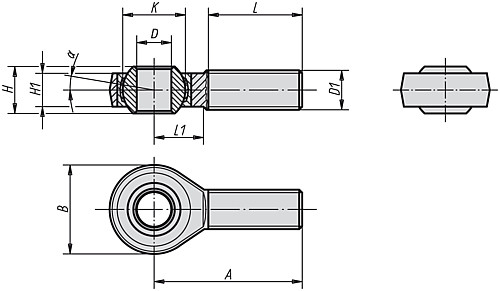

Eigenschaften
| A: | 69 |
|---|---|
| Ausführung: | Linksgewinde |
| B: | 46 |
| D: | 17 -0,008 |
| D1: | M16 |
| Gewicht ca. kg: | 0,190 |
| H: | 14 |
| H1: | 11 |
| K: | 25 |
| L: | 36 |
| L1: | 23 |
| Tragzahlen dynamisch kN: | 22 |
| Tragzahlen statisch kN: | 45 |
| a: | 8° |
Dokumente
1
| Variante | D1 | A | Ausführung | D | Preis |
|---|---|---|---|---|---|
|
10134036 (27631-06) |
M6 | 36 | Rechtsgewinde | 6 -0,008 | ab 15,53 € |
|
10134042 (27631-061) |
M6 | 36 | Linksgewinde | 6 -0,008 | ab 15,53 € |
|
10134037 (27631-08) |
M8 | 42 | Rechtsgewinde | 8 -0,008 | ab 16,92 € |
|
10134043 (27631-081) |
M8 | 42 | Linksgewinde | 8 -0,008 | ab 16,92 € |
|
10134038 (27631-10) |
M10 | 48 | Rechtsgewinde | 10 -0,008 | ab 19,67 € |
|
10134044 (27631-101) |
M10 | 48 | Linksgewinde | 10 -0,008 | ab 19,67 € |
|
10134039 (27631-12) |
M12 | 54 | Rechtsgewinde | 12 -0,008 | ab 23,23 € |
|
10134045 (27631-121) |
M12 | 54 | Linksgewinde | 12 -0,008 | ab 23,23 € |
|
10134040 (27631-16) |
M16 | 69 | Rechtsgewinde | 17 -0,008 | ab 36,26 € |
|
10134046 (27631-161) |
M16 | 69 | Linksgewinde | 17 -0,008 | ab 36,26 € |
|
10134041 (27631-20) |
M20x1,5 | 78 | Rechtsgewinde | 20 -0,010 | ab 43,66 € |
|
10134047 (27631-201) |
M20x1,5 | 78 | Linksgewinde | 20 -0,010 | ab 43,66 € |
