Produktnummer:
10134590
Herstellernummer:
27702-1020
Hersteller:
Norelem

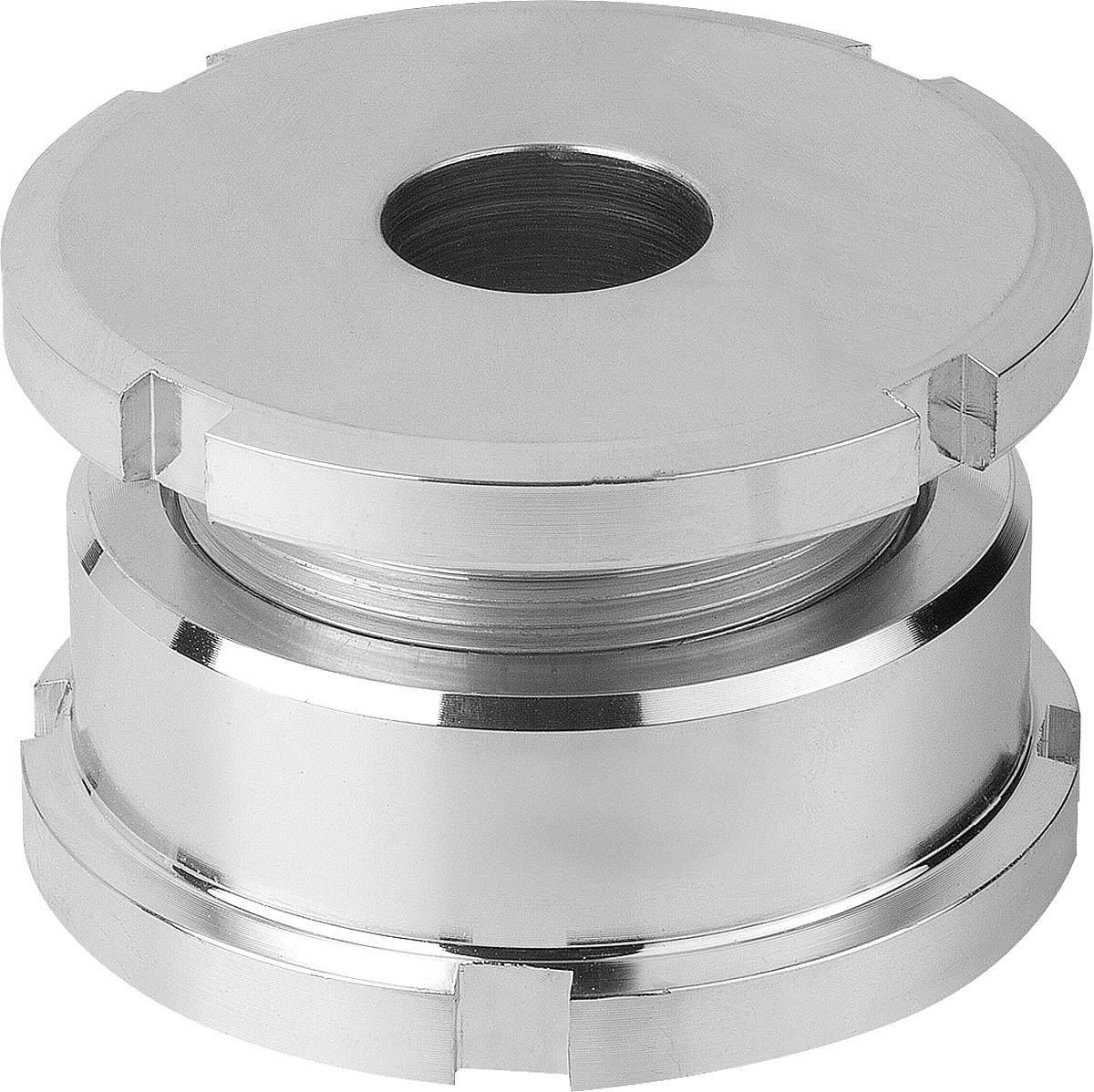

Norelem 27702-1020 NIVEAU AUSGLEICHSELEMENT
D:
22
D2:
70
Material:
Stahl
Produktnummer:
10134590
NLM 27702 Niveau Ausgleichselemente
Beschreibung
LE70183 Werkstoff:
Normalausführung 1.7225, Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert. Edelstahlausführung blank.
Bestellbeispiel:
nlm 27702-0404
Hinweis:
Das Niveau-Ausgleichselement findet dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Der Vorteil eines Niveau-Ausgleichelementes ist seine geringe Bauhöhe. Mit dem Niveau-Ausgleichselement läßt sich eine Ausrichtung auch bei mehreren Lagerstellen einfach und exakt vornehmen. Dadurch ist eine verspannungsfreie Montage gewährleistet.
Normalausführung 1.7225, Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert. Edelstahlausführung blank.
Bestellbeispiel:
nlm 27702-0404
Hinweis:
Das Niveau-Ausgleichselement findet dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Der Vorteil eines Niveau-Ausgleichelementes ist seine geringe Bauhöhe. Mit dem Niveau-Ausgleichselement läßt sich eine Ausrichtung auch bei mehreren Lagerstellen einfach und exakt vornehmen. Dadurch ist eine verspannungsfreie Montage gewährleistet.
Eigenschaften
| B: | 11 |
|---|---|
| D: | 22 |
| D1: | M50x1,5 |
| D2: | 70 |
| F kN: | 330 |
| H max.: | 43 |
| H min.: | 33 |
| M: | 2,5 |
| Material: | Stahl |
| N: | 6 |
| für Schraube: | M20 |
Dokumente
1
| Variante | D | D2 | Material | Preis |
|---|---|---|---|---|
|
10134578 (27702-0404) |
4,5 | 25 | Stahl | ab 30,18 € |
|
10134579 (27702-0405) |
5,5 | 25 | Stahl | ab 30,18 € |
|
10134580 (27702-0406) |
6,6 | 25 | Stahl | ab 30,18 € |
|
10134581 (27702-0506) |
6,6 | 32 | Stahl | ab 31,99 € |
|
10134582 (27702-0508) |
9 | 32 | Stahl | ab 31,99 € |
|
10134583 (27702-0510) |
11 | 32 | Stahl | ab 31,99 € |
|
10134584 (27702-0710) |
11 | 45 | Stahl | ab 32,74 € |
|
10134585 (27702-0712) |
13,5 | 45 | Stahl | ab 32,74 € |
|
10134586 (27702-0716) |
17,5 | 45 | Stahl | ab 32,74 € |
|
10117505 (27702-0916) |
17,5 | 58 | Stahl | ab 36,24 € |
|
10134588 (27702-0920) |
22 | 58 | Stahl | ab 36,24 € |
|
10134589 (27702-0924) |
26 | 58 | Stahl | ab 36,24 € |
|
10134593 (27702-04041) |
4,5 | 25 | Edelstahl | ab 36,24 € |
|
10134594 (27702-04051) |
5,5 | 25 | Edelstahl | ab 36,24 € |
|
10134595 (27702-04061) |
6,6 | 25 | Edelstahl | ab 36,24 € |
|
10134596 (27702-05061) |
6,6 | 32 | Edelstahl | ab 40,77 € |
|
10134597 (27702-05081) |
9 | 32 | Edelstahl | ab 40,77 € |
|
10134598 (27702-05101) |
11 | 32 | Edelstahl | ab 40,77 € |
|
10134599 (27702-07101) |
11 | 45 | Edelstahl | ab 50,85 € |
|
10134600 (27702-07121) |
13,5 | 45 | Edelstahl | ab 50,85 € |
|
10134601 (27702-07161) |
17,5 | 45 | Edelstahl | ab 50,85 € |
|
10134590 (27702-1020) |
22 | 70 | Stahl | ab 57,35 € |
|
10134591 (27702-1024) |
26 | 70 | Stahl | ab 57,35 € |
|
10134592 (27702-1030) |
33 | 70 | Stahl | ab 57,35 € |
|
10134602 (27702-09161) |
17,5 | 58 | Edelstahl | ab 63,84 € |
|
10134603 (27702-09201) |
22 | 58 | Edelstahl | ab 63,84 € |
|
10134604 (27702-09241) |
26 | 58 | Edelstahl | ab 63,84 € |
|
10134605 (27702-10201) |
22 | 70 | Edelstahl | ab 91,02 € |
|
10134606 (27702-10241) |
26 | 70 | Edelstahl | ab 91,02 € |
|
10134607 (27702-10301) |
33 | 70 | Edelstahl | ab 91,02 € |
