Produktnummer:
10134931
Hersteller:
Norelem

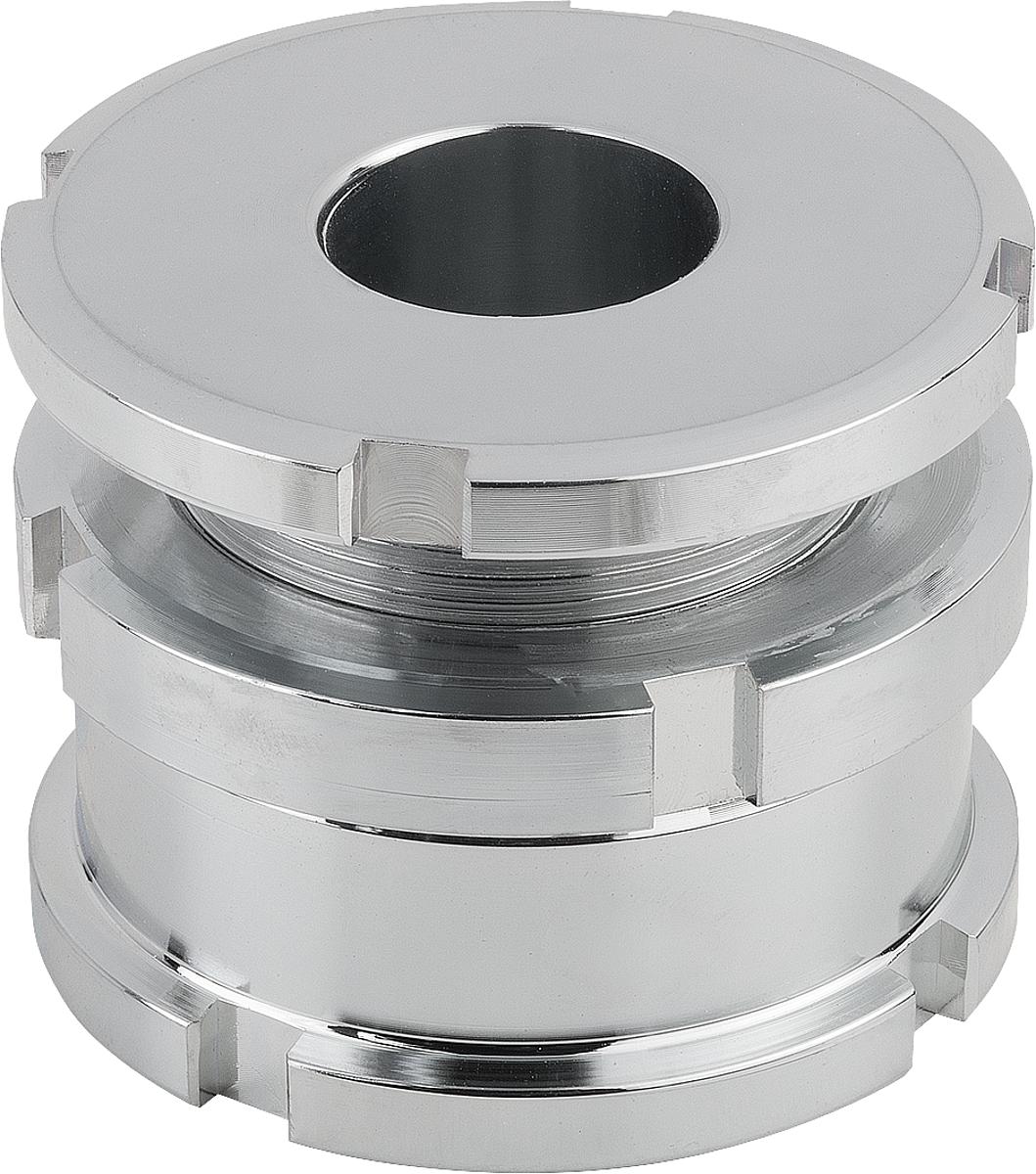

Norelem 27703-0510 NIVEAU AUSGLEICHSELEMENT MIT KONTERMUTTER
D:
11
D2:
32
Material:
Stahl
NLM 27703 Niveau Ausgleichselemente mit Kontermutter
Beschreibung
Werkstoff:
Normalausführung 1.7225,
Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Bestellbeispiel:
nlm 27703-0404
Hinweis:
Das Niveau-Ausgleichselement findet dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Der Vorteil eines Niveau-Ausgleich-elementes ist seine geringe Bauhöhe. Mit dem Niveau-Ausgleichselement läßt sich eine Ausrichtung auch bei mehreren Lagerstellen einfach und exakt vornehmen. Dadurch ist eine verspannungsfreie Montage gewährleistet. Dabei dient die Kontermutter zur Sicherung einer vorgegebenen Einstellung.
Normalausführung 1.7225,
Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Bestellbeispiel:
nlm 27703-0404
Hinweis:
Das Niveau-Ausgleichselement findet dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Der Vorteil eines Niveau-Ausgleich-elementes ist seine geringe Bauhöhe. Mit dem Niveau-Ausgleichselement läßt sich eine Ausrichtung auch bei mehreren Lagerstellen einfach und exakt vornehmen. Dadurch ist eine verspannungsfreie Montage gewährleistet. Dabei dient die Kontermutter zur Sicherung einer vorgegebenen Einstellung.
Eigenschaften
| B: | 6 |
|---|---|
| D: | 11 |
| D1: | M20x1 |
| D2: | 32 |
| F kN: | 65 |
| Gewicht ca. kg: | 0,087 |
| H max.: | 29 |
| H min.: | 24 |
| M: | 2 |
| Material: | Stahl |
| N: | 4 |
| für Schraube: | M10 |
Dokumente
1
| Variante | Material | D | D2 | Preis |
|---|---|---|---|---|
|
10134926 (27703-0404) |
Stahl | 4,5 | 25 | ab 40,26 € |
|
10134927 (27703-0405) |
Stahl | 5,5 | 25 | ab 40,26 € |
|
10134928 (27703-0406) |
Stahl | 6,6 | 25 | ab 40,26 € |
|
10134929 (27703-0506) |
Stahl | 6,6 | 32 | ab 43,99 € |
|
10134930 (27703-0508) |
Stahl | 9 | 32 | ab 45,27 € |
|
10134931 (27703-0510) |
Stahl | 11 | 32 | ab 45,27 € |
|
10134932 (27703-0710) |
Stahl | 11 | 45 | ab 46,48 € |
|
10134933 (27703-0712) |
Stahl | 13,5 | 45 | ab 46,48 € |
|
10134934 (27703-0716) |
Stahl | 17,5 | 45 | ab 46,48 € |
|
10134912 (27703-04051) |
Edelstahl | 5,5 | 25 | ab 54,01 € |
|
10134911 (27703-04041) |
Edelstahl | 4,5 | 25 | ab 55,58 € |
|
10134913 (27703-04061) |
Edelstahl | 6,6 | 25 | ab 55,58 € |
|
10134907 (27703-0924) |
Stahl | 26 | 58 | ab 59,40 € |
|
10134935 (27703-0916) |
Stahl | 17,5 | 58 | ab 59,40 € |
|
10134936 (27703-0920) |
Stahl | 22 | 58 | ab 59,40 € |
|
10134914 (27703-05061) |
Edelstahl | 6,6 | 32 | ab 61,81 € |
|
10134915 (27703-05081) |
Edelstahl | 9 | 32 | ab 61,81 € |
|
10134916 (27703-05101) |
Edelstahl | 11 | 32 | ab 61,81 € |
|
10134917 (27703-07101) |
Edelstahl | 11 | 45 | ab 66,60 € |
|
10134918 (27703-07121) |
Edelstahl | 13,5 | 45 | ab 66,60 € |
|
10134919 (27703-07161) |
Edelstahl | 17,5 | 45 | ab 66,60 € |
|
10134908 (27703-1020) |
Stahl | 22 | 70 | ab 83,36 € |
|
10134909 (27703-1024) |
Stahl | 26 | 70 | ab 83,36 € |
|
10134910 (27703-1030) |
Stahl | 33 | 70 | ab 83,36 € |
|
10134920 (27703-09161) |
Edelstahl | 17,5 | 58 | ab 90,56 € |
|
10134921 (27703-09201) |
Edelstahl | 22 | 58 | ab 90,56 € |
|
10134922 (27703-09241) |
Edelstahl | 26 | 58 | ab 90,56 € |
|
10134923 (27703-10201) |
Edelstahl | 22 | 70 | ab 129,13 € |
|
10134924 (27703-10241) |
Edelstahl | 26 | 70 | ab 129,13 € |
|
10134925 (27703-10301) |
Edelstahl | 33 | 70 | ab 129,13 € |
