Produktnummer:
10134191
Herstellernummer:
27706-05081
Hersteller:
Norelem

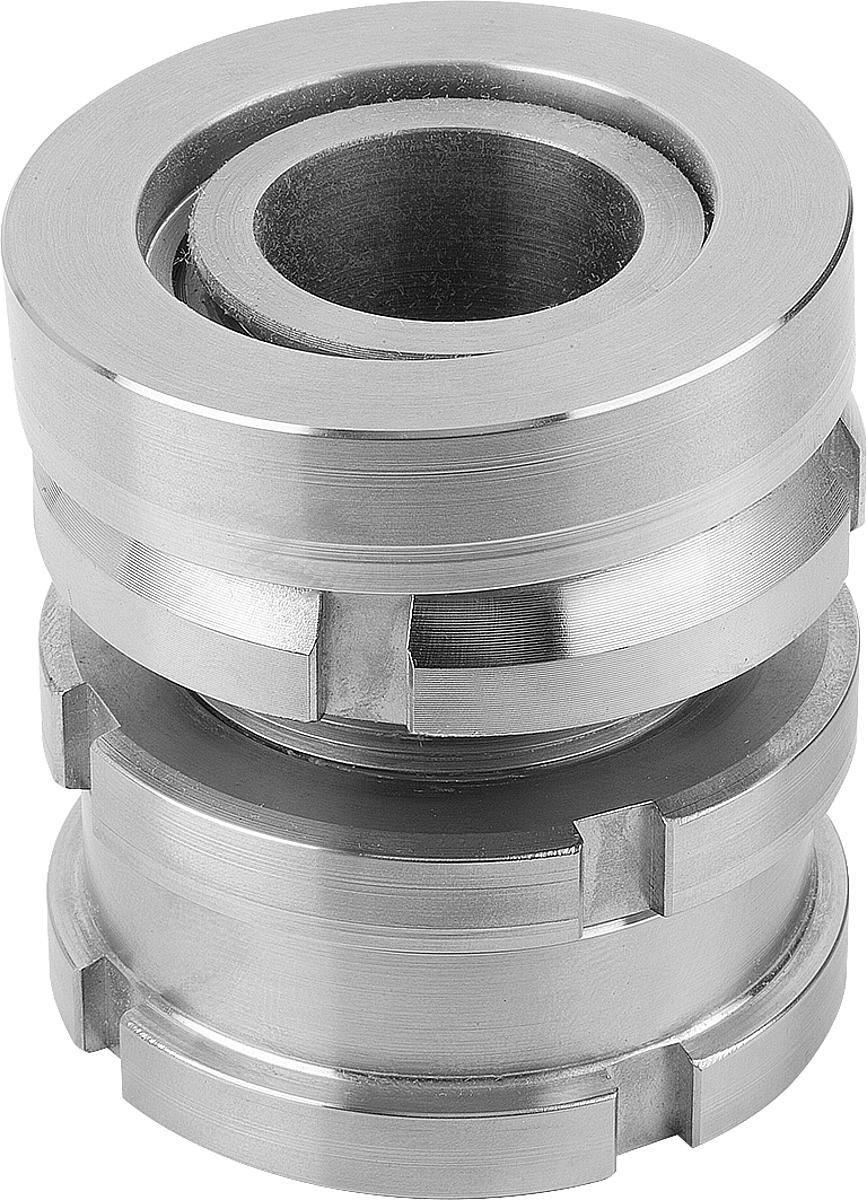

Norelem 27706-05081 KUGEL AUSGLEICHSELEMENT MIT KONTERMUTTER EDELSTAHL
D:
9
D1:
M20x1
D2:
32
H max.:
37
H min.:
32
Material:
Edelstahl
für Schraube:
M8
Produktnummer:
10134191
NLM 27706 Kugel Ausgleichselemente mit Kontermutter
Beschreibung
Werkstoff:
Normalausführung 1.7225,
Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Bestellbeispiel:
LE70183 27706-0406
Hinweis:
Die Kugel-Ausgleichselemente finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebs-
elementen und Fertigungsstraßen geht. Durch die Kugelausgleichsscheiben kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Dabei dient die Kontermutter zur Sicherung einer vorgegebenen Einstellung.
Zubehör:
Kugel-Ausgleichs-Scheiben 07460
Normalausführung 1.7225,
Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Bestellbeispiel:
LE70183 27706-0406
Hinweis:
Die Kugel-Ausgleichselemente finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebs-
elementen und Fertigungsstraßen geht. Durch die Kugelausgleichsscheiben kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Dabei dient die Kontermutter zur Sicherung einer vorgegebenen Einstellung.
Zubehör:
Kugel-Ausgleichs-Scheiben 07460

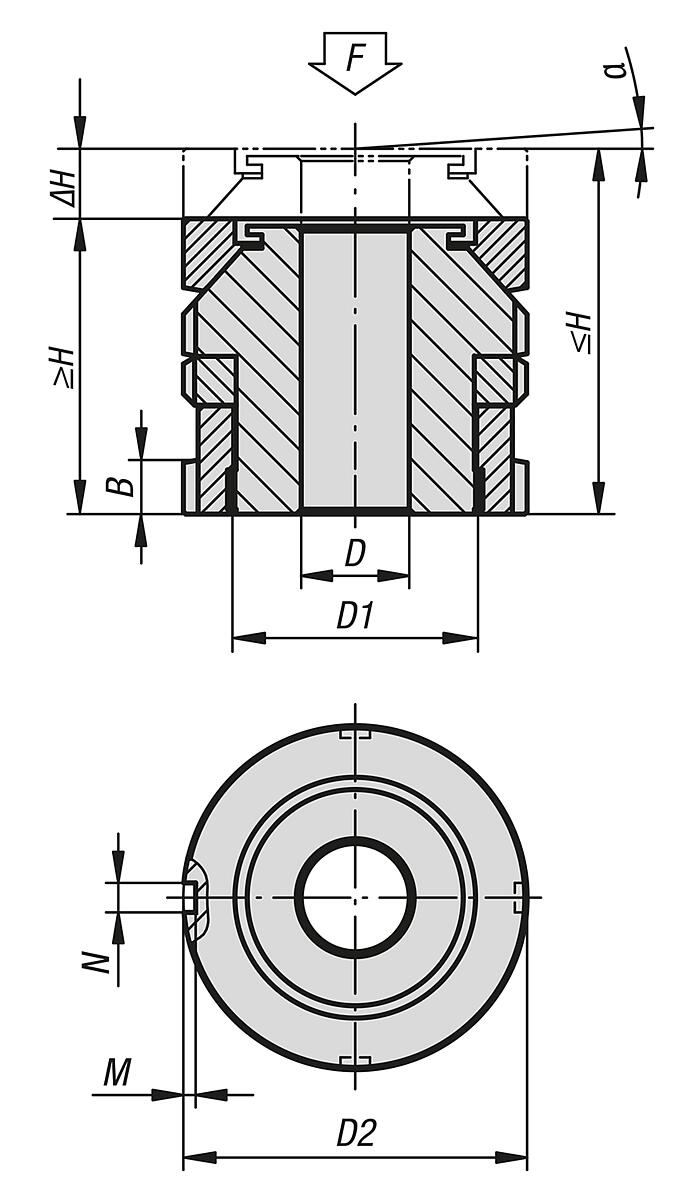

Eigenschaften
| A: | 4° |
|---|---|
| B: | 6 |
| D: | 9 |
| D1: | M20x1 |
| D2: | 32 |
| F kN: | 43,4 |
| Gewicht ca. kg: | 0,14 |
| H max.: | 37 |
| H min.: | 32 |
| M: | 2 |
| Material: | Edelstahl |
| N: | 4 |
| für Schraube: | M8 |
Dokumente
1
| Variante | D | D1 | D2 | H max. | H min. | Material | für Schraube | Preis |
|---|---|---|---|---|---|---|---|---|
|
10134174 (27706-0406) |
6,6 | M15x1 | 25 | 31 | 27 | Stahl | M6 | ab 57,03 € |
|
10134175 (27706-0506) |
6,6 | M20x1 | 32 | 37 | 32 | Stahl | M6 | ab 58,44 € |
|
10134176 (27706-0508) |
9 | M20x1 | 32 | 37 | 32 | Stahl | M8 | ab 58,44 € |
|
10134177 (27706-0510) |
11 | M20x1 | 32 | 37 | 32 | Stahl | M10 | ab 58,44 € |
|
10134178 (27706-0710) |
11 | M30x1,5 | 45 | 48 | 41 | Stahl | M10 | ab 64,20 € |
|
10134179 (27706-0712) |
13,5 | M30x1,5 | 45 | 48 | 41 | Stahl | M12 | ab 64,20 € |
|
10134180 (27706-0716) |
17,5 | M30x1,5 | 45 | 48 | 41 | Stahl | M16 | ab 64,20 € |
|
10134189 (27706-04061) |
6,6 | M15x1 | 25 | 31 | 27 | Edelstahl | M6 | ab 78,47 € |
|
10134190 (27706-05061) |
6,6 | M20x1 | 32 | 37 | 32 | Edelstahl | M6 | ab 81,25 € |
|
10134191 (27706-05081) |
9 | M20x1 | 32 | 37 | 32 | Edelstahl | M8 | ab 81,25 € |
|
10134192 (27706-05101) |
11 | M20x1 | 32 | 37 | 32 | Edelstahl | M10 | ab 81,25 € |
|
10134181 (27706-0916) |
17,5 | M40x1,5 | 58 | 62 | 53 | Stahl | M16 | ab 87,91 € |
|
10134182 (27706-0920) |
22 | M40x1,5 | 58 | 62 | 53 | Stahl | M20 | ab 87,91 € |
|
10134183 (27706-0924) |
26 | M40x1,5 | 58 | 62 | 53 | Stahl | M24 | ab 87,91 € |
|
10134193 (27706-07101) |
11 | M30x1,5 | 45 | 48 | 41 | Edelstahl | M10 | ab 88,40 € |
|
10134194 (27706-07121) |
13,5 | M30x1,5 | 45 | 48 | 41 | Edelstahl | M12 | ab 88,40 € |
|
10134195 (27706-07161) |
17,5 | M30x1,5 | 45 | 48 | 41 | Edelstahl | M16 | ab 88,40 € |
|
10134184 (27706-1020) |
22 | M50x1,5 | 70 | 71 | 61 | Stahl | M20 | ab 115,70 € |
|
10134185 (27706-1024) |
26 | M50x1,5 | 70 | 71 | 61 | Stahl | M24 | ab 115,70 € |
|
10134186 (27706-1030) |
33 | M50x1,5 | 70 | 71 | 61 | Stahl | M30 | ab 115,70 € |
|
10134196 (27706-09161) |
17,5 | M40x1,5 | 58 | 62 | 53 | Edelstahl | M16 | ab 138,99 € |
|
10134197 (27706-09201) |
22 | M40x1,5 | 58 | 62 | 53 | Edelstahl | M20 | ab 138,99 € |
|
10134198 (27706-09241) |
26 | M40x1,5 | 58 | 62 | 53 | Edelstahl | M24 | ab 138,99 € |
|
10134187 (27706-1224) |
26 | M60x2 | 80 | 79 | 67 | Stahl | M24 | ab 140,87 € |
|
10134188 (27706-1230) |
33 | M60x2 | 80 | 79 | 67 | Stahl | M30 | ab 140,87 € |
|
10134199 (27706-10201) |
22 | M50x1,5 | 70 | 71 | 61 | Edelstahl | M20 | ab 206,74 € |
|
10134200 (27706-10241) |
26 | M50x1,5 | 70 | 71 | 61 | Edelstahl | M24 | ab 206,74 € |
|
10134201 (27706-10301) |
33 | M50x1,5 | 70 | 71 | 61 | Edelstahl | M30 | ab 206,74 € |
|
10134202 (27706-12241) |
26 | M60x2 | 80 | 79 | 67 | Edelstahl | M24 | ab 234,31 € |
|
10134203 (27706-12301) |
33 | M60x2 | 80 | 79 | 67 | Edelstahl | M30 | ab 234,31 € |
