Produktnummer:
10134945
Herstellernummer:
27707-20101
Hersteller:
Norelem

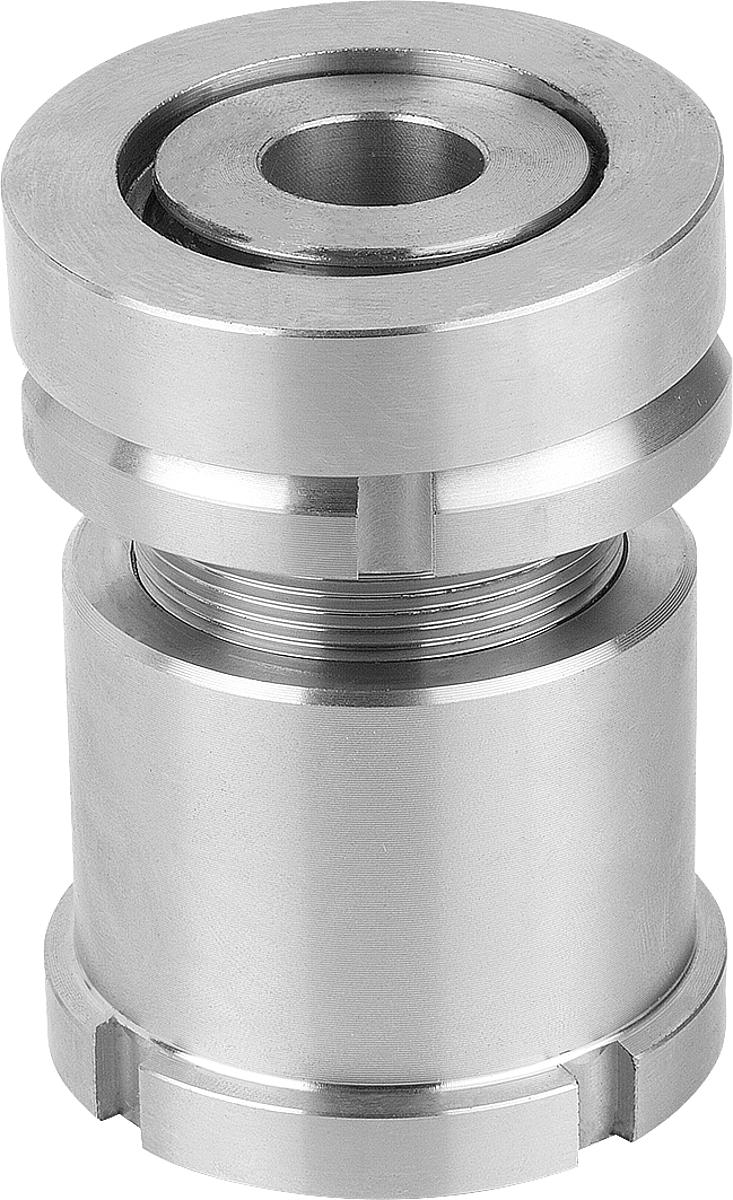

Norelem 27707-20101 KUGEL VERSTELLSCHRAUBE EDELSTAHL
A:
4°
B:
6
D:
11
D1:
M20x1
D2:
32
F kN:
43,4
Gewicht ca. kg:
0,14
H max.:
63
H min.:
43
M:
2
Material:
Edelstahl
N:
4
für Schraube:
M10
Produktnummer:
10134945
NLM 27707 Kugel Verstellschrauben
Beschreibung
Werkstoff:
Normalausführung 1.7225,
Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Bestellbeispiel:
nlm 27707-1506
Hinweis:
Die Kugel-Verstellschrauben finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebs- elementen und Fertigungsstraßen geht. Durch die Kugelausgleichsscheiben kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Sie zeichnet sich durch ihren großen Verstellweg von 15 mm bis 50 mm aus.
Zubehör:
Kugel-Ausgleichs-Scheiben 07460
Normalausführung 1.7225,
Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Bestellbeispiel:
nlm 27707-1506
Hinweis:
Die Kugel-Verstellschrauben finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebs- elementen und Fertigungsstraßen geht. Durch die Kugelausgleichsscheiben kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Sie zeichnet sich durch ihren großen Verstellweg von 15 mm bis 50 mm aus.
Zubehör:
Kugel-Ausgleichs-Scheiben 07460
Eigenschaften
| A: | 4° |
|---|---|
| B: | 6 |
| D: | 11 |
| D1: | M20x1 |
| D2: | 32 |
| F kN: | 43,4 |
| Gewicht ca. kg: | 0,14 |
| H max.: | 63 |
| H min.: | 43 |
| M: | 2 |
| Material: | Edelstahl |
| N: | 4 |
| für Schraube: | M10 |
Dokumente
1
| Variante | A | B | D | D1 | D2 | F kN | Gewicht ca. kg | H max. | H min. | M | Material | N | für Schraube | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10134957 (27707-1506) |
4° | 5 | 6,6 | M15x1 | 25 | 40 | 0,09 | 50 | 35 | 2 | Stahl | 4 | M6 | ab 52,94 € |
|
10134958 (27707-2006) |
4° | 6 | 6,6 | M20x1 | 32 | 65 | 0,14 | 63 | 43 | 2 | Stahl | 4 | M6 | ab 54,72 € |
|
10134959 (27707-2008) |
4° | 6 | 9 | M20x1 | 32 | 65 | 0,14 | 63 | 43 | 2 | Stahl | 4 | M8 | ab 54,72 € |
|
10134960 (27707-2010) |
4° | 6 | 11 | M20x1 | 32 | 65 | 0,14 | 63 | 43 | 2 | Stahl | 4 | M10 | ab 54,72 € |
|
10134961 (27707-2510) |
4° | 7 | 11 | M30x1,5 | 45 | 120 | 0,38 | 79 | 54 | 2 | Stahl | 5 | M10 | ab 63,55 € |
|
10134962 (27707-2512) |
4° | 7 | 13,5 | M30x1,5 | 45 | 120 | 0,38 | 79 | 54 | 2 | Stahl | 5 | M12 | ab 63,55 € |
|
10134963 (27707-2516) |
4° | 7 | 17,5 | M30x1,5 | 45 | 120 | 0,38 | 79 | 54 | 2 | Stahl | 5 | M16 | ab 63,55 € |
|
10134942 (27707-15061) |
4° | 5 | 6,6 | M15x1 | 25 | 27,1 | 0,09 | 50 | 35 | 2 | Edelstahl | 4 | M6 | ab 68,82 € |
|
10134943 (27707-20061) |
4° | 6 | 6,6 | M20x1 | 32 | 43,4 | 0,14 | 63 | 43 | 2 | Edelstahl | 4 | M6 | ab 72,35 € |
|
10134944 (27707-20081) |
4° | 6 | 9 | M20x1 | 32 | 43,4 | 0,14 | 63 | 43 | 2 | Edelstahl | 4 | M8 | ab 72,35 € |
|
10134945 (27707-20101) |
4° | 6 | 11 | M20x1 | 32 | 43,4 | 0,14 | 63 | 43 | 2 | Edelstahl | 4 | M10 | ab 72,35 € |
|
10134964 (27707-3216) |
4° | 9 | 17,5 | M40x1,5 | 58 | 210 | 0,8 | 102 | 70 | 2,5 | Stahl | 6 | M16 | ab 75,89 € |
|
10134965 (27707-3220) |
4° | 9 | 22 | M40x1,5 | 58 | 210 | 0,8 | 102 | 70 | 2,5 | Stahl | 6 | M20 | ab 75,89 € |
|
10134966 (27707-3224) |
4° | 9 | 26 | M40x1,5 | 58 | 210 | 0,8 | 102 | 70 | 2,5 | Stahl | 6 | M24 | ab 75,89 € |
|
10134946 (27707-25101) |
4° | 7 | 11 | M30x1,5 | 45 | 84 | 0,38 | 79 | 54 | 2 | Edelstahl | 5 | M10 | ab 82,94 € |
|
10134947 (27707-25121) |
4° | 7 | 13,5 | M30x1,5 | 45 | 84 | 0,38 | 79 | 54 | 2 | Edelstahl | 5 | M12 | ab 82,94 € |
|
10134948 (27707-25161) |
4° | 7 | 17,5 | M30x1,5 | 45 | 84 | 0,38 | 79 | 54 | 2 | Edelstahl | 5 | M16 | ab 82,94 € |
|
10134937 (27707-4020) |
4° | 11 | 22 | M50x1,5 | 70 | 330 | 1,35 | 123 | 83 | 2,5 | Stahl | 6 | M20 | ab 104,11 € |
|
10134938 (27707-4024) |
4° | 11 | 26 | M50x1,5 | 70 | 330 | 1,35 | 123 | 83 | 2,5 | Stahl | 6 | M24 | ab 104,11 € |
|
10134939 (27707-4030) |
4° | 11 | 33 | M50x1,5 | 70 | 330 | 1,35 | 123 | 83 | 2,5 | Stahl | 6 | M30 | ab 104,11 € |
|
10134949 (27707-32161) |
4° | 9 | 17,5 | M40x1,5 | 58 | 148 | 0,8 | 102 | 70 | 2,5 | Edelstahl | 6 | M16 | ab 118,23 € |
|
10134950 (27707-32201) |
4° | 9 | 22 | M40x1,5 | 58 | 148 | 0,8 | 102 | 70 | 2,5 | Edelstahl | 6 | M20 | ab 118,23 € |
|
10134951 (27707-32241) |
4° | 9 | 26 | M40x1,5 | 58 | 148 | 0,8 | 102 | 70 | 2,5 | Edelstahl | 6 | M24 | ab 118,23 € |
|
10134940 (27707-5024) |
4° | 11 | 26 | M60x2 | 80 | 495 | 1,82 | 144 | 94 | 3 | Stahl | 7 | M24 | ab 137,66 € |
|
10134941 (27707-5030) |
4° | 11 | 33 | M60x2 | 80 | 495 | 1,82 | 144 | 94 | 3 | Stahl | 7 | M30 | ab 137,66 € |
|
10134953 (27707-40241) |
4° | 11 | 26 | M50x1,5 | 70 | 225 | 1,35 | 123 | 83 | 2,5 | Edelstahl | 6 | M24 | ab 184,88 € |
|
10134954 (27707-40301) |
4° | 11 | 33 | M50x1,5 | 70 | 225 | 1,35 | 123 | 83 | 2,5 | Edelstahl | 6 | M30 | ab 184,88 € |
|
10134952 (27707-40201) |
4° | 11 | 22 | M50x1,5 | 70 | 225 | 1,35 | 123 | 83 | 2,5 | Edelstahl | 6 | M20 | ab 190,24 € |
|
10134955 (27707-50241) |
4° | 11 | 26 | M60x2 | 80 | 323 | 1,82 | 144 | 94 | 3 | Edelstahl | 7 | M24 | ab 256,60 € |
|
10134956 (27707-50301) |
4° | 11 | 33 | M60x2 | 80 | 323 | 1,82 | 144 | 94 | 3 | Edelstahl | 7 | M30 | ab 256,60 € |
