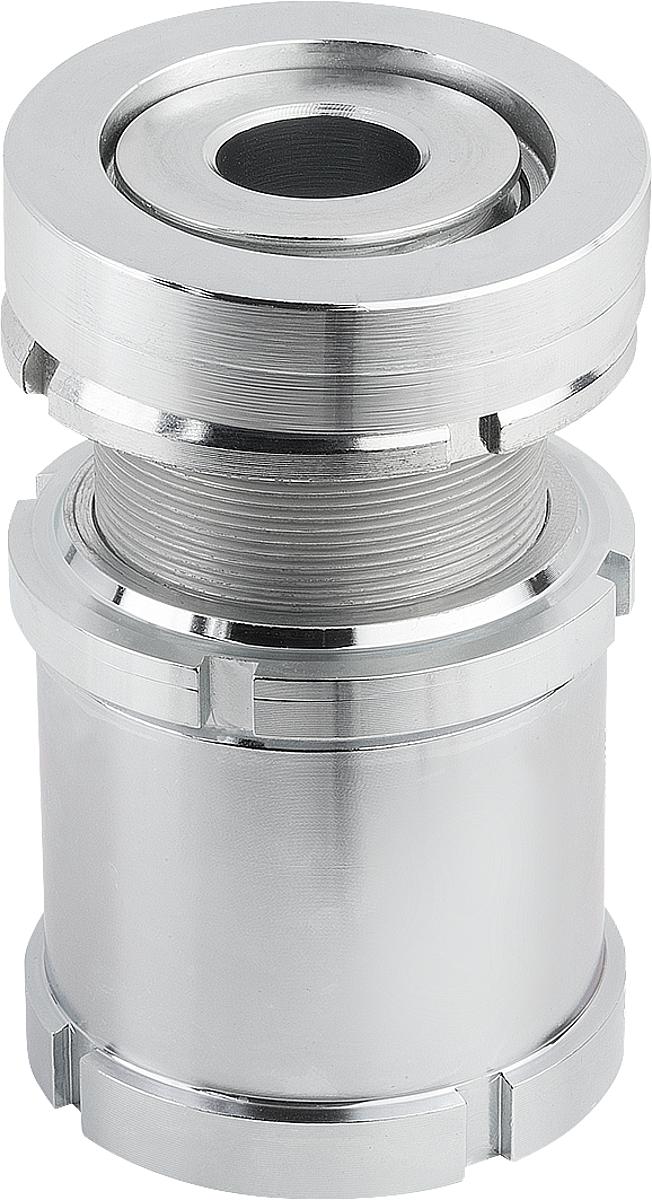

Norelem 27708-1812 KUGEL VERSTELLSCHRAUBE MIT KONTERMUTTER
A:
4°
B:
7
D:
13,5
D1:
M30x1,5
D2:
45
F kN:
120
Gewicht ca. kg:
0,399
H max.:
79
H min.:
61
M:
2
Material:
Stahl
N:
5
für Schraube:
M12
Produktnummer:
10134209

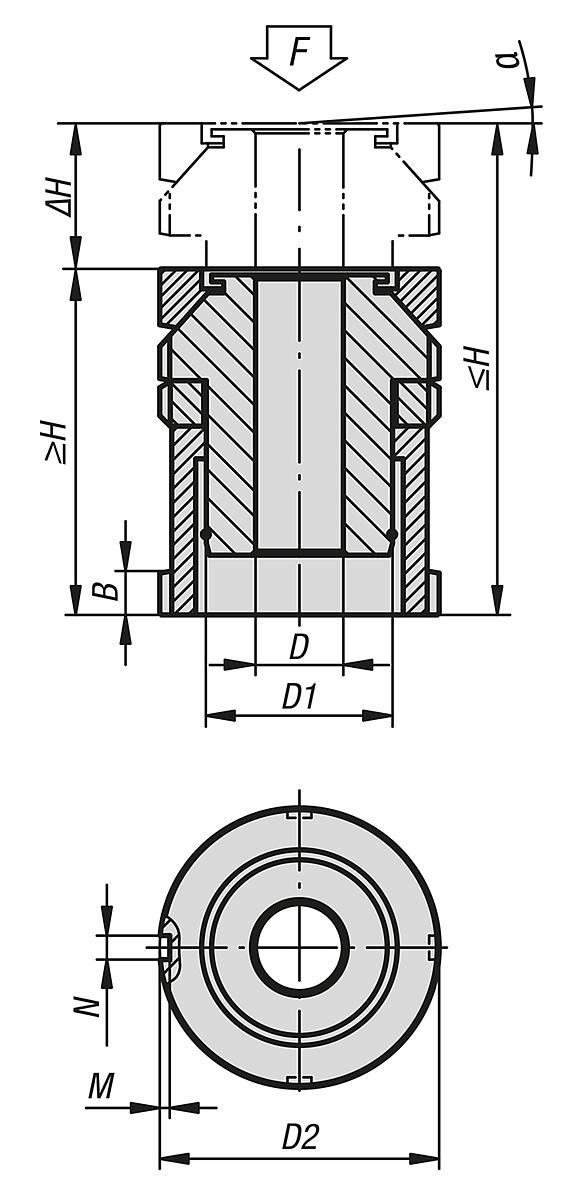

NLM 27708 Kugel Verstellschrauben mit Kontermutter
Beschreibung
Werkstoff:
Normalausführung 1.7225,
Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Bestellbeispiel:
nlm 27708-1006
Hinweis:
Die Kugel-Verstellschrauben finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebs-
elementen und Fertigungsstraßen geht. Durch die Kugelausgleichsscheiben kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Dabei dient die Kontermutter zur Sicherung einer vorgegebenen Einstellung. Sie zeichnet sich durch ihren großen Verstellweg von 10 mm bis 39 mm aus.
Zubehör:
Kugel-Ausgleichs-Scheiben 07460
Normalausführung 1.7225,
Edelstahlausführung 1.4305.
Ausführung:
Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Bestellbeispiel:
nlm 27708-1006
Hinweis:
Die Kugel-Verstellschrauben finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebs-
elementen und Fertigungsstraßen geht. Durch die Kugelausgleichsscheiben kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen. Dabei dient die Kontermutter zur Sicherung einer vorgegebenen Einstellung. Sie zeichnet sich durch ihren großen Verstellweg von 10 mm bis 39 mm aus.
Zubehör:
Kugel-Ausgleichs-Scheiben 07460
Eigenschaften
| A: | 4° |
|---|---|
| B: | 7 |
| D: | 13,5 |
| D1: | M30x1,5 |
| D2: | 45 |
| F kN: | 120 |
| Gewicht ca. kg: | 0,399 |
| H max.: | 79 |
| H min.: | 61 |
| M: | 2 |
| Material: | Stahl |
| N: | 5 |
| für Schraube: | M12 |
Dokumente
1
| Variante | A | B | D | D1 | D2 | F kN | Gewicht ca. kg | H max. | H min. | M | Material | N | für Schraube | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10134204 (27708-1006) |
4° | 5 | 6,6 | M15x1 | 25 | 40 | 0,095 | 50 | 40 | 2 | Stahl | 4 | M6 | ab 67,20 € |
|
10134205 (27708-1406) |
4° | 6 | 6,6 | M20x1 | 32 | 65 | 0,147 | 63 | 49 | 2 | Stahl | 4 | M6 | ab 74,46 € |
|
10134206 (27708-1408) |
4° | 6 | 9 | M20x1 | 32 | 65 | 0,147 | 63 | 49 | 2 | Stahl | 4 | M8 | ab 74,46 € |
|
10134207 (27708-1410) |
4° | 6 | 11 | M20x1 | 32 | 65 | 0,147 | 63 | 49 | 2 | Stahl | 4 | M10 | ab 74,46 € |
|
10134219 (27708-10061) |
4° | 5 | 6,6 | M15x1 | 25 | 27,1 | 0,095 | 50 | 40 | 2 | Edelstahl | 4 | M6 | ab 74,76 € |
|
10134222 (27708-14101) |
4° | 6 | 11 | M20x1 | 32 | 43,4 | 0,147 | 63 | 49 | 2 | Edelstahl | 4 | M10 | ab 81,72 € |
|
10134208 (27708-1810) |
4° | 7 | 11 | M30x1,5 | 45 | 120 | 0,399 | 79 | 61 | 2 | Stahl | 5 | M10 | ab 83,53 € |
|
10134209 (27708-1812) |
4° | 7 | 13,5 | M30x1,5 | 45 | 120 | 0,399 | 79 | 61 | 2 | Stahl | 5 | M12 | ab 83,53 € |
|
10134210 (27708-1816) |
4° | 7 | 17,5 | M30x1,5 | 45 | 120 | 0,399 | 79 | 61 | 2 | Stahl | 5 | M16 | ab 83,53 € |
|
10134220 (27708-14061) |
4° | 6 | 6,6 | M20x1 | 32 | 43,4 | 0,147 | 63 | 49 | 2 | Edelstahl | 4 | M6 | ab 84,09 € |
|
10134221 (27708-14081) |
4° | 6 | 9 | M20x1 | 32 | 43,4 | 0,147 | 63 | 49 | 2 | Edelstahl | 4 | M8 | ab 84,09 € |
|
10134223 (27708-18101) |
4° | 7 | 11 | M30x1,5 | 45 | 84 | 0,399 | 79 | 61 | 2 | Edelstahl | 5 | M10 | ab 93,43 € |
|
10134224 (27708-18121) |
4° | 7 | 13,5 | M30x1,5 | 45 | 84 | 0,399 | 79 | 61 | 2 | Edelstahl | 5 | M12 | ab 93,43 € |
|
10134225 (27708-18161) |
4° | 7 | 17,5 | M30x1,5 | 45 | 84 | 0,399 | 79 | 61 | 2 | Edelstahl | 5 | M16 | ab 93,43 € |
|
10134211 (27708-2316) |
4° | 9 | 17,5 | M40x1,5 | 58 | 210 | 0,84 | 102 | 79 | 2,5 | Stahl | 6 | M16 | ab 102,77 € |
|
10134212 (27708-2320) |
4° | 9 | 22 | M40x1,5 | 58 | 210 | 0,84 | 102 | 79 | 2,5 | Stahl | 6 | M20 | ab 102,77 € |
|
10134213 (27708-2324) |
4° | 9 | 26 | M40x1,5 | 58 | 210 | 0,84 | 102 | 79 | 2,5 | Stahl | 6 | M24 | ab 102,77 € |
|
10134226 (27708-23161) |
4° | 9 | 17,5 | M40x1,5 | 58 | 148 | 0,84 | 102 | 79 | 2,5 | Edelstahl | 6 | M16 | ab 123,02 € |
|
10134227 (27708-23201) |
4° | 9 | 22 | M40x1,5 | 58 | 148 | 0,84 | 102 | 79 | 2,5 | Edelstahl | 6 | M20 | ab 123,02 € |
|
10134228 (27708-23241) |
4° | 9 | 26 | M40x1,5 | 58 | 148 | 0,84 | 102 | 79 | 2,5 | Edelstahl | 6 | M24 | ab 123,02 € |
|
10134214 (27708-2920) |
4° | 11 | 22 | M50x1,5 | 70 | 330 | 1,418 | 123 | 94 | 2,5 | Stahl | 6 | M20 | ab 136,40 € |
|
10134215 (27708-2924) |
4° | 11 | 26 | M50x1,5 | 70 | 330 | 1,418 | 123 | 94 | 2,5 | Stahl | 6 | M24 | ab 136,40 € |
|
10134216 (27708-2930) |
4° | 11 | 33 | M50x1,5 | 70 | 330 | 1,418 | 123 | 94 | 2,5 | Stahl | 6 | M30 | ab 136,40 € |
|
10134217 (27708-3924) |
4° | 11 | 26 | M60x2 | 80 | 495 | 1,911 | 144 | 105 | 3 | Stahl | 7 | M24 | ab 186,86 € |
|
10134218 (27708-3930) |
4° | 11 | 33 | M60x2 | 80 | 495 | 1,911 | 144 | 105 | 3 | Stahl | 7 | M30 | ab 186,86 € |
|
10134231 (27708-29301) |
4° | 11 | 33 | M50x1,5 | 70 | 225 | 1,418 | 123 | 94 | 2,5 | Edelstahl | 6 | M30 | ab 187,35 € |
|
10134229 (27708-29201) |
4° | 11 | 22 | M50x1,5 | 70 | 225 | 1,418 | 123 | 94 | 2,5 | Edelstahl | 6 | M20 | ab 192,78 € |
|
10134230 (27708-29241) |
4° | 11 | 26 | M50x1,5 | 70 | 225 | 1,418 | 123 | 94 | 2,5 | Edelstahl | 6 | M24 | ab 192,78 € |
|
10134232 (27708-39241) |
4° | 11 | 26 | M60x2 | 80 | 323 | 1,911 | 144 | 105 | 3 | Edelstahl | 7 | M24 | ab 266,27 € |
|
10134233 (27708-39301) |
4° | 11 | 33 | M60x2 | 80 | 323 | 1,911 | 144 | 105 | 3 | Edelstahl | 7 | M30 | ab 266,27 € |
