Produktnummer:
10134245
Herstellernummer:
27750-13006360
Hersteller:
Norelem

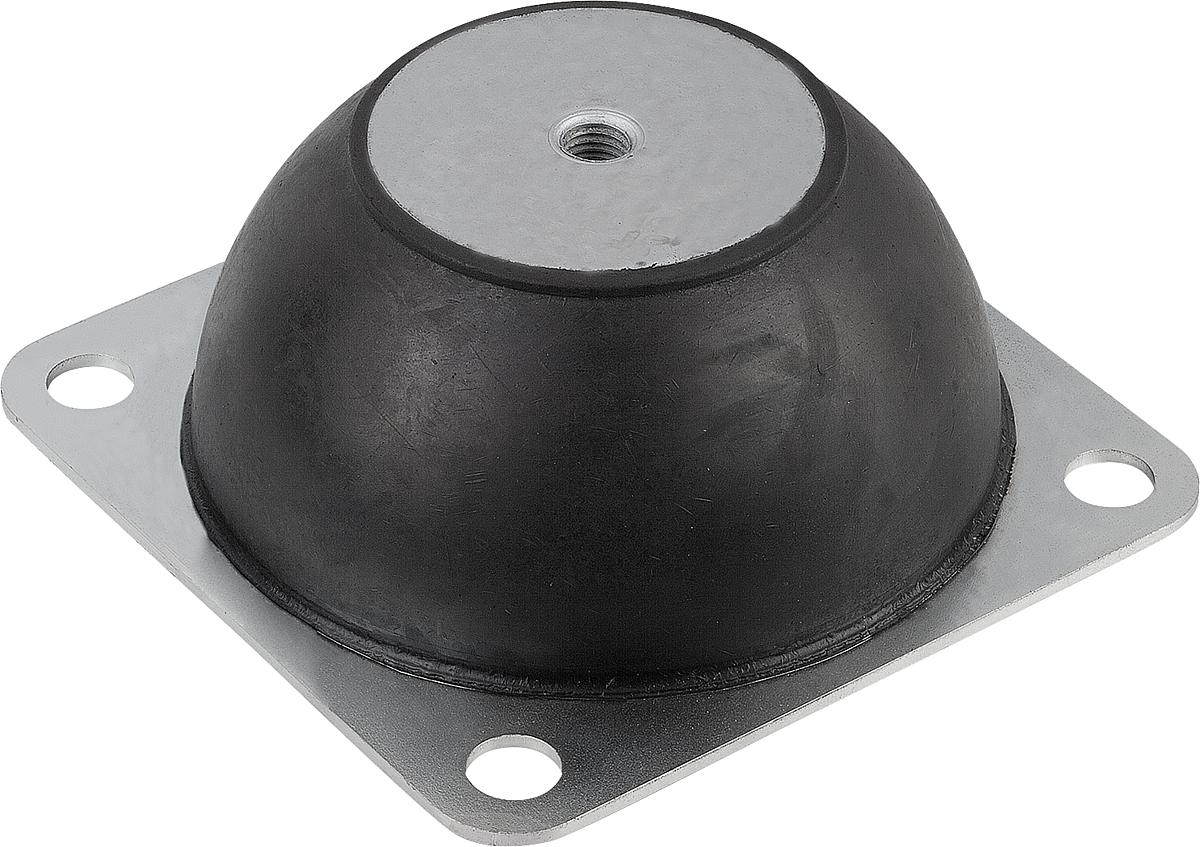

Norelem 27750-13006360 HUTELEMENT TYP H2, D=130, H=63, mit ovalem Flansch
A:
120
Ausführung:
Härte 60° Shore A
B:
-
L:
150
Produktnummer:
10134245
NLM 27750 Hutelemente Typ H2
Beschreibung
Die Hutelemente LE70183 sind sowohl in radialer als auch in axialer Richtung hochelastisch und bieten somit eine hervorragende Stoßisolation.
Die besondere Formgebung der Hutelemente ermöglicht die Schall- und Schwingungsisolation von Maschinen und Aggregaten mit einer niederen Eigenfrequenz. Sie sind speziell zur Lagerung von empfindlichen Instrumenten und Kleingeräten geeignet.
Die Elemente dürfen nicht auf Zug belastet werden.
Temperaturbeständig
-30 ° C bis +80 °C.
Werkstoff, Ausführung:
Metallteile Stahl verzinkt, Festigkeit 5.6.
Elastomer Naturkautschuk, Härte 40° oder 60° Shore A.
Bestellbeispiel:
LE70183 27750-03502040
Die besondere Formgebung der Hutelemente ermöglicht die Schall- und Schwingungsisolation von Maschinen und Aggregaten mit einer niederen Eigenfrequenz. Sie sind speziell zur Lagerung von empfindlichen Instrumenten und Kleingeräten geeignet.
Die Elemente dürfen nicht auf Zug belastet werden.
Temperaturbeständig
-30 ° C bis +80 °C.
Werkstoff, Ausführung:
Metallteile Stahl verzinkt, Festigkeit 5.6.
Elastomer Naturkautschuk, Härte 40° oder 60° Shore A.
Bestellbeispiel:
LE70183 27750-03502040

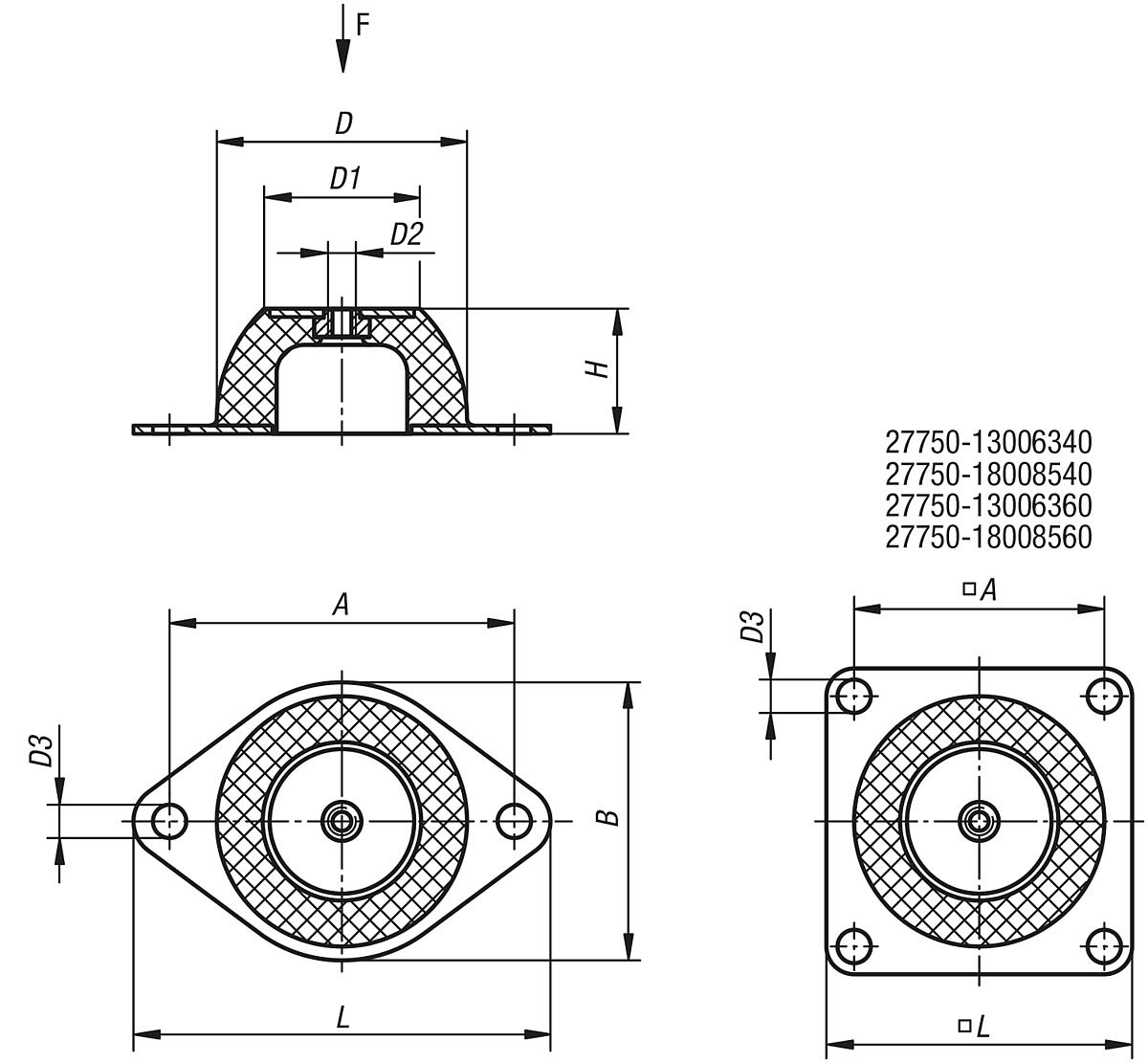

Eigenschaften
| A: | 120 |
|---|---|
| Ausführung: | Härte 60° Shore A |
| B: | - |
| D: | 130 |
| D1: | 78 |
| D2: | M12 |
| D3: | 14,5 |
| F1 (N): | 4900 |
| H: | 63 |
| L: | 150 |
Dokumente
1
| Variante | A | L | Ausführung | B | Preis |
|---|---|---|---|---|---|
|
10134234 (27750-03502040) |
50 | 64 | Härte 40° Shore A | 43 | ab 3,47 € |
|
10134235 (27750-03502060) |
50 | 64 | Härte 60° Shore A | 43 | ab 3,47 € |
|
10134236 (27750-05002540) |
66 | 85 | Härte 40° Shore A | 56 | ab 4,91 € |
|
10134237 (27750-05002560) |
66 | 85 | Härte 60° Shore A | 56 | ab 4,91 € |
|
10134238 (27750-07003540) |
92 | 114 | Härte 40° Shore A | 76 | ab 8,39 € |
|
10134239 (27750-07003560) |
92 | 114 | Härte 60° Shore A | 76 | ab 8,39 € |
|
10134240 (27750-08504040) |
110 | 136 | Härte 40° Shore A | 96 | ab 11,38 € |
|
10134241 (27750-08504060) |
110 | 136 | Härte 60° Shore A | 96 | ab 11,38 € |
|
10134242 (27750-09004540) |
124 | 151 | Härte 40° Shore A | 101 | ab 16,87 € |
|
10134243 (27750-09004560) |
124 | 151 | Härte 60° Shore A | 101 | ab 16,87 € |
|
10134244 (27750-13006340) |
120 | 150 | Härte 40° Shore A | - | ab 39,52 € |
|
10134245 (27750-13006360) |
120 | 150 | Härte 60° Shore A | - | ab 39,52 € |
|
10134246 (27750-18008540) |
160 | 200 | Härte 40° Shore A | - | ab 79,31 € |
|
10134247 (27750-18008560) |
160 | 200 | Härte 60° Shore A | - | ab 79,31 € |
