Produktnummer:
10134971
Herstellernummer:
27760-106060
Hersteller:
Norelem

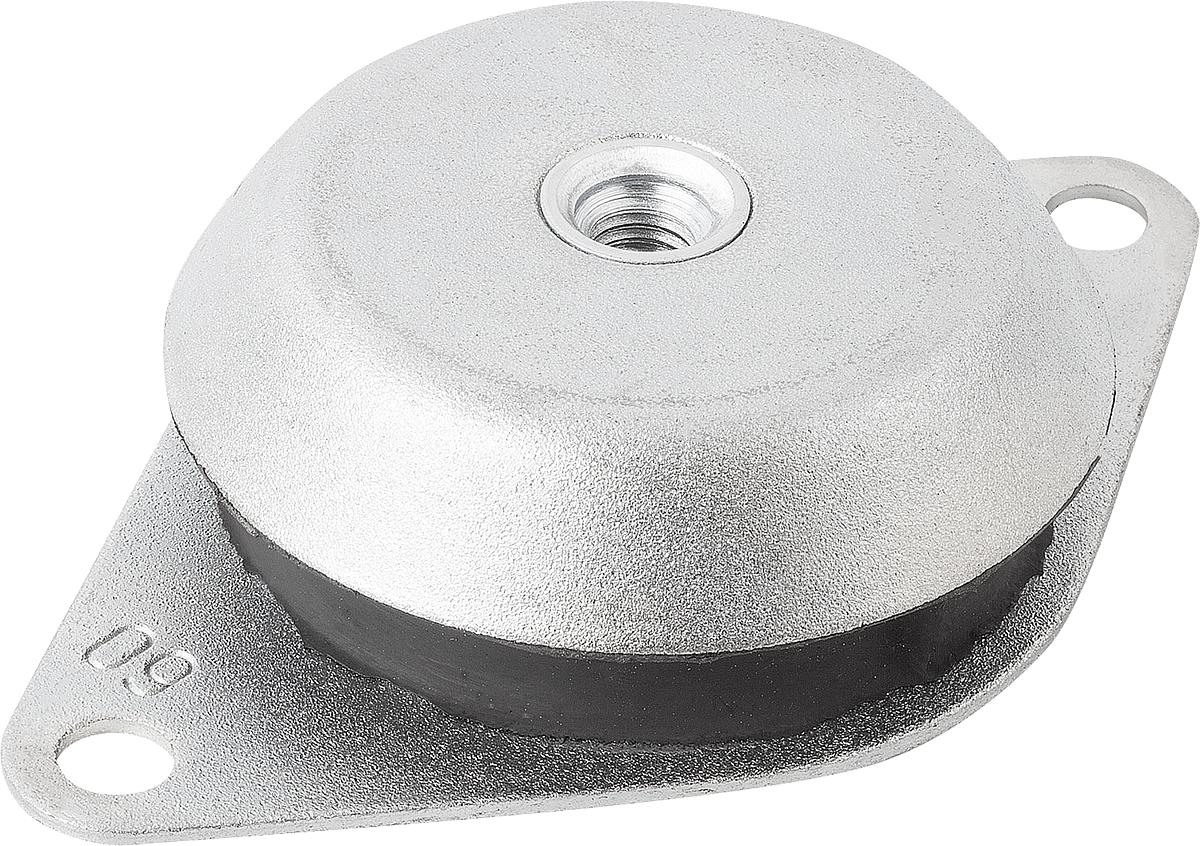

Norelem 27760-106060 MASCHINENFUSS, FORM A
A:
140
Ausführung:
ohne Abreißsicherung
B:
110
D:
106
D1:
M12
D2:
12,4
F1 (N):
3600
Form:
A
H:
39
L:
170

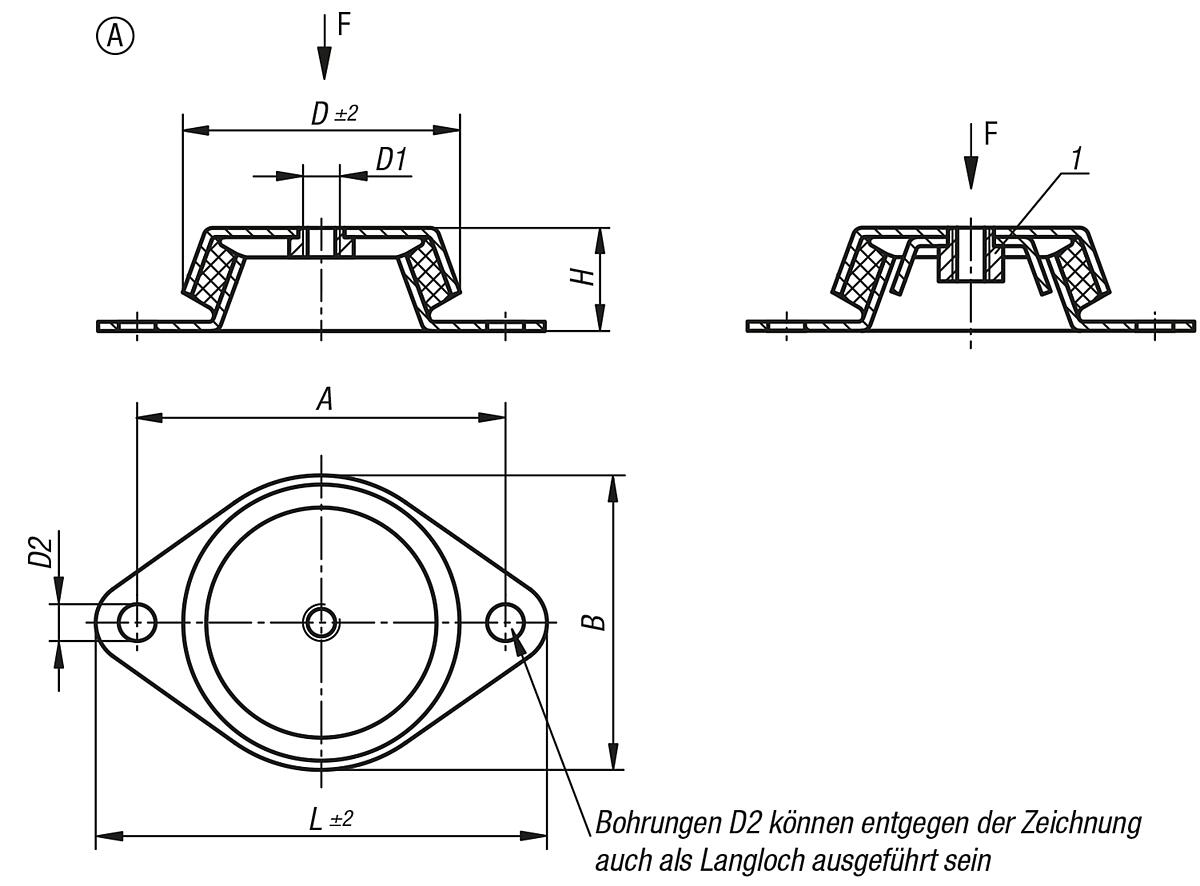

NLM 27760_A Maschinenfüße Form A
Beschreibung
Werkstoff, Ausführung:
Metallteile Stahl verzinkt, Festigkeit 5.6.
Elastomer Naturkautschuk,
Härte mittel, 60° Shore
Hinweis:
Maschinenfüße sind bewährte, universell verwendbare Elemente für die elastische Lagerung von Maschinen jeder Art. Überall dort wo man große Horizontalbewegungen vermeiden will werden Maschinenfüße häufig eingesetzt. Ihre horizontale Steifigkeit ist in allen Richtungen größer als die Vertikalsteifigkeit. Bei richtigem Einsatz verhindern sie in hervorragender Weise die Weiterleitung von Erschütterungen und Geräuschen.
Speziell für Einsatzfälle, bei denen mit Zugkräften zu rechnen ist (z.B. im Schiffsbau) bieten sich Maschinenfüße mit Abreißsicherung an.
Die angegebenen Belastungsdaten sind Richtwerte für die statische Belastung bei einer Gummihärte von 60° Shore A.
Auf Anfrage:
Maschinenfüße mit Gummihärte 40° oder 70° Shore A.
Metallteile Stahl verzinkt, Festigkeit 5.6.
Elastomer Naturkautschuk,
Härte mittel, 60° Shore
Hinweis:
Maschinenfüße sind bewährte, universell verwendbare Elemente für die elastische Lagerung von Maschinen jeder Art. Überall dort wo man große Horizontalbewegungen vermeiden will werden Maschinenfüße häufig eingesetzt. Ihre horizontale Steifigkeit ist in allen Richtungen größer als die Vertikalsteifigkeit. Bei richtigem Einsatz verhindern sie in hervorragender Weise die Weiterleitung von Erschütterungen und Geräuschen.
Speziell für Einsatzfälle, bei denen mit Zugkräften zu rechnen ist (z.B. im Schiffsbau) bieten sich Maschinenfüße mit Abreißsicherung an.
Die angegebenen Belastungsdaten sind Richtwerte für die statische Belastung bei einer Gummihärte von 60° Shore A.
Auf Anfrage:
Maschinenfüße mit Gummihärte 40° oder 70° Shore A.
Eigenschaften
| A: | 140 |
|---|---|
| Ausführung: | ohne Abreißsicherung |
| B: | 110 |
| D: | 106 |
| D1: | M12 |
| D2: | 12,4 |
| F1 (N): | 3600 |
| Form: | A |
| H: | 39 |
| L: | 170 |
Dokumente
1
| Variante | Form | A | L | H | D1 | Ausführung | B | D | D2 | F1 (N) | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10134968 (27760-062060) |
A | 85 | 110 | 30 | M10 | ohne Abreißsicherung | 66 | 62 | 8,2 | 1500 | ab 25,78 € |
|
10134969 (27760-078060) |
A | 110 | 128 | 30 | M10 | ohne Abreißsicherung | 78 | 78 | 9 | 1800 | ab 25,78 € |
|
10134971 (27760-106060) |
A | 140 | 170 | 39 | M12 | ohne Abreißsicherung | 110 | 106 | 12,4 | 3600 | ab 26,63 € |
|
10134970 (27760-092060) |
A | 110 | 140 | 45 | M12 | ohne Abreißsicherung | 96 | 86 | 10,2 | 3000 | ab 30,84 € |
|
10134972 (27760-062160) |
A | 85 | 110 | 30 | M10 | mit Abreißsicherung | 66 | 62 | 8,2 | 1500 | ab 32,50 € |
|
10134973 (27760-078160) |
A | 110 | 128 | 30 | M10 | mit Abreißsicherung | 78 | 78 | 9 | 1800 | ab 32,50 € |
|
10134967 (27760-106160) |
A | 140 | 170 | 39 | M12 | mit Abreißsicherung | 110 | 106 | 12,4 | 3600 | ab 33,92 € |
|
10134974 (27760-092160) |
A | 110 | 140 | 45 | M12 | mit Abreißsicherung | 96 | 86 | 10,2 | 3000 | ab 46,82 € |
