Produktnummer:
10136046
Herstellernummer:
28000-1076
Hersteller:
Norelem

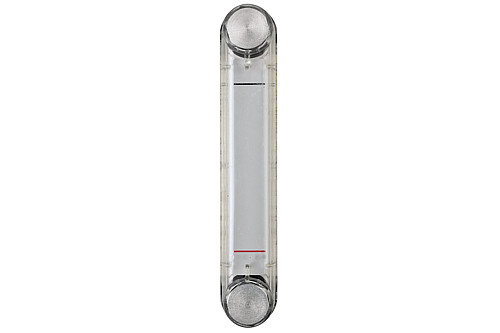

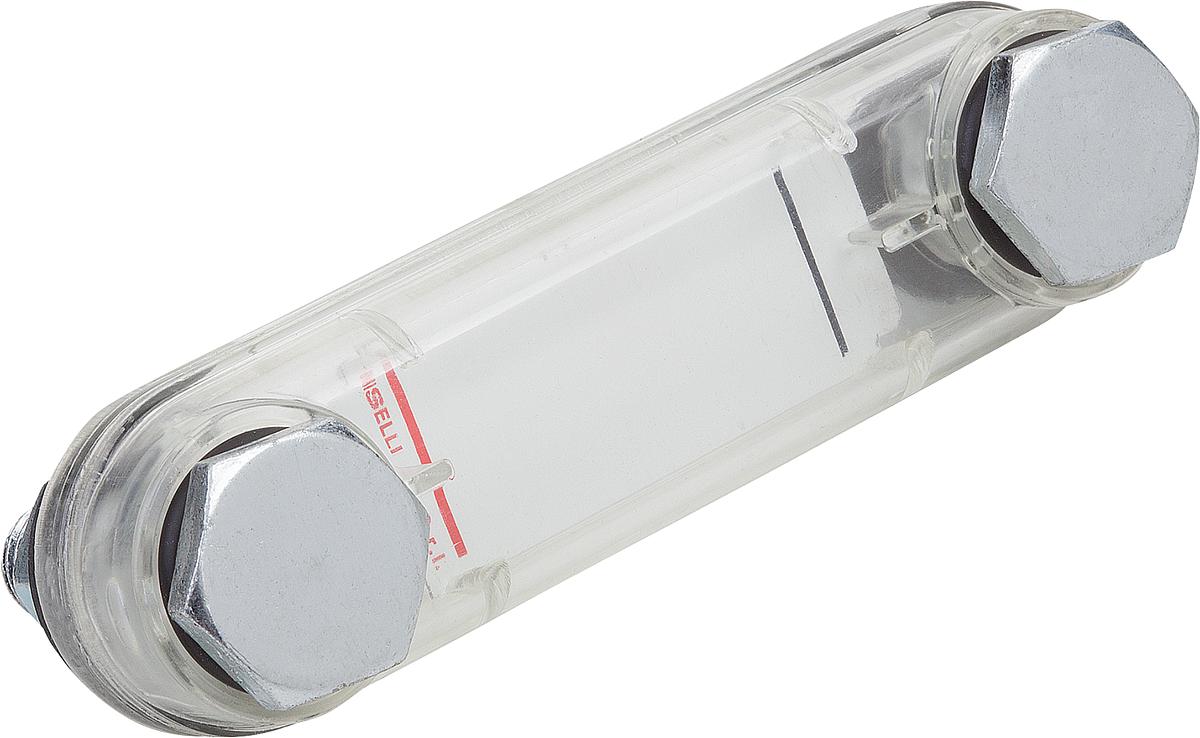

Norelem 28000-1076 ÖLSTANDSANZEIGER, D1=M10, L1=76, FORM A
Anzahl Befestigungsschrauben:
2
B:
27
D1:
M10
Form:
A
Gewicht ca. kg:
0,123
H:
20
H1:
21
L:
103
L1:
76
L2:
44
L3:
37
Produktnummer:
10136046
NLM 28000_A Ölstandsanzeiger Form A
Beschreibung
Werkstoff:
Gehäuse Thermoplast Polyamid, glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Aluminium, weiß lackiert, Markierungsstriche bzw. Skala schwarz.
Schraube und Sechskantmutter Stahl verzinkt.
Hinweis:

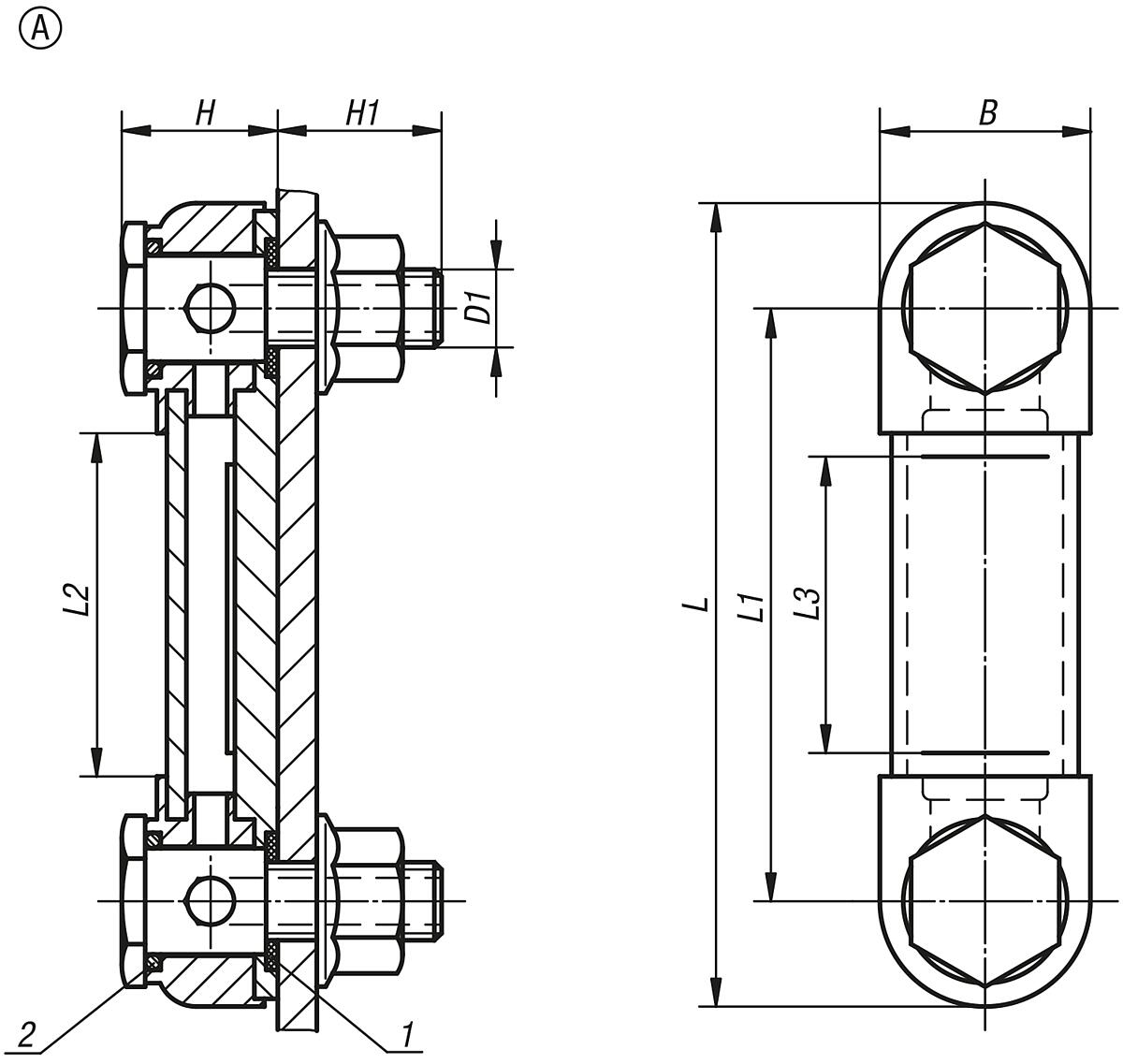

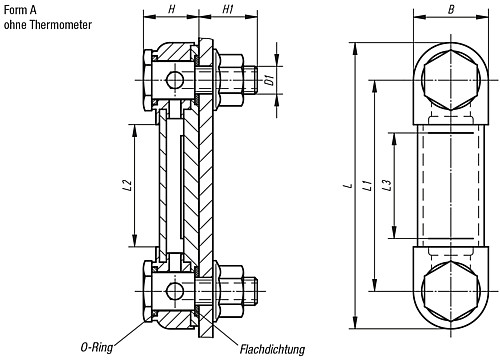

Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für die Befestigungsbohrungen = L1 ±0,5.
Gehäuse Thermoplast Polyamid, glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Aluminium, weiß lackiert, Markierungsstriche bzw. Skala schwarz.
Schraube und Sechskantmutter Stahl verzinkt.
Hinweis:
Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für die Befestigungsbohrungen = L1 ±0,5.
Eigenschaften
| Anzahl Befestigungsschrauben: | 2 |
|---|---|
| B: | 27 |
| D1: | M10 |
| Form: | A |
| Gewicht ca. kg: | 0,123 |
| H: | 20 |
| H1: | 21 |
| L: | 103 |
| L1: | 76 |
| L2: | 44 |
| L3: | 37 |
Dokumente
1
| Variante | Anzahl Befestigungsschrauben | B | D1 | Form | Gewicht ca. kg | H | H1 | L | L1 | L2 | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10136046 (28000-1076) |
2 | 27 | M10 | A | 0,123 | 20 | 21 | 103 | 76 | 44 | 37 | ab 11,57 € |
|
10136047 (28000-1127) |
2 | 27 | M12 | A | 0,186 | 19 | 18 | 151 | 127 | 95 | 80 | ab 15,20 € |
