Produktnummer:
10136051
Herstellernummer:
28000-107610
Hersteller:
Norelem

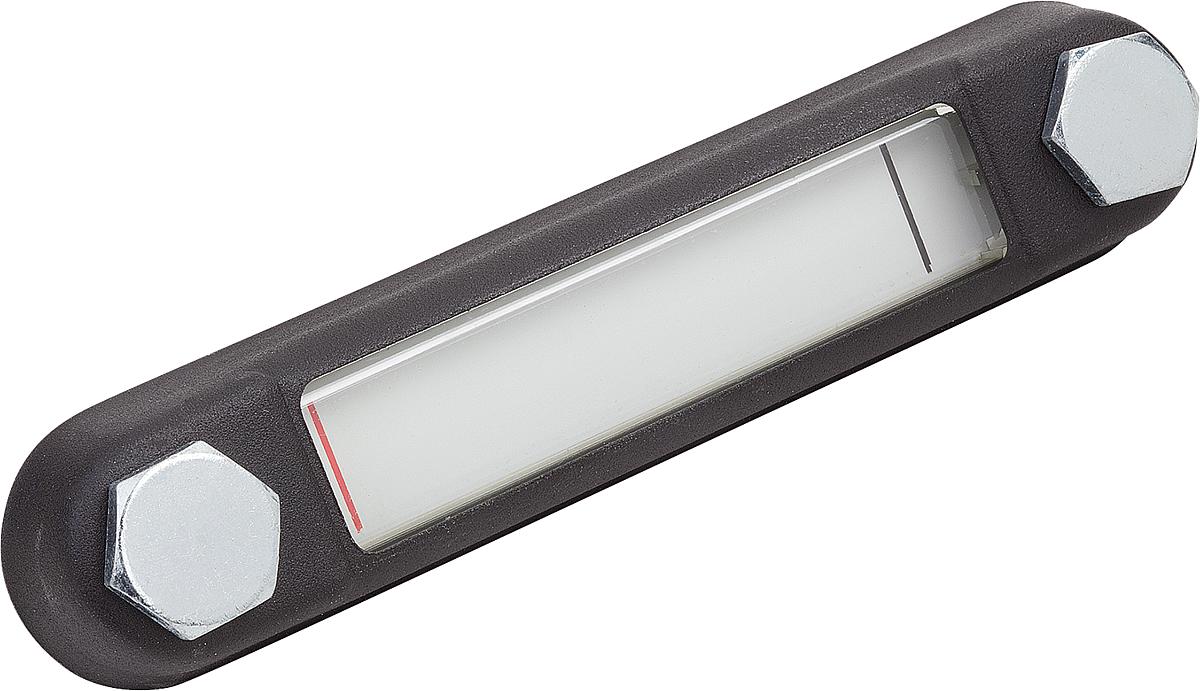

Norelem 28000-107610 ÖLSTANDSANZEIGER, D1=M10, L=76, FORM A
Anzahl Befestigungsschrauben:
2
B:
31
D1:
M10
Form:
A
Gewicht ca. kg:
0,150
H:
24,5
H1:
20
L:
107
L1:
76
L2:
39
L3:
37
Produktnummer:
10136051
NLM 28000_A Ölstandsanzeiger Form A
Beschreibung
Werkstoff, Ausführung:
Gehäuse Stahl, schwarz lackiert.
Schauglas Thermoplast Polyamid, glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Aluminium, weiß lackiert, Markierungsstriche bzw. Skala schwarz.
Schraube und Sechskantmutter Stahl verzinkt.
Hinweis:

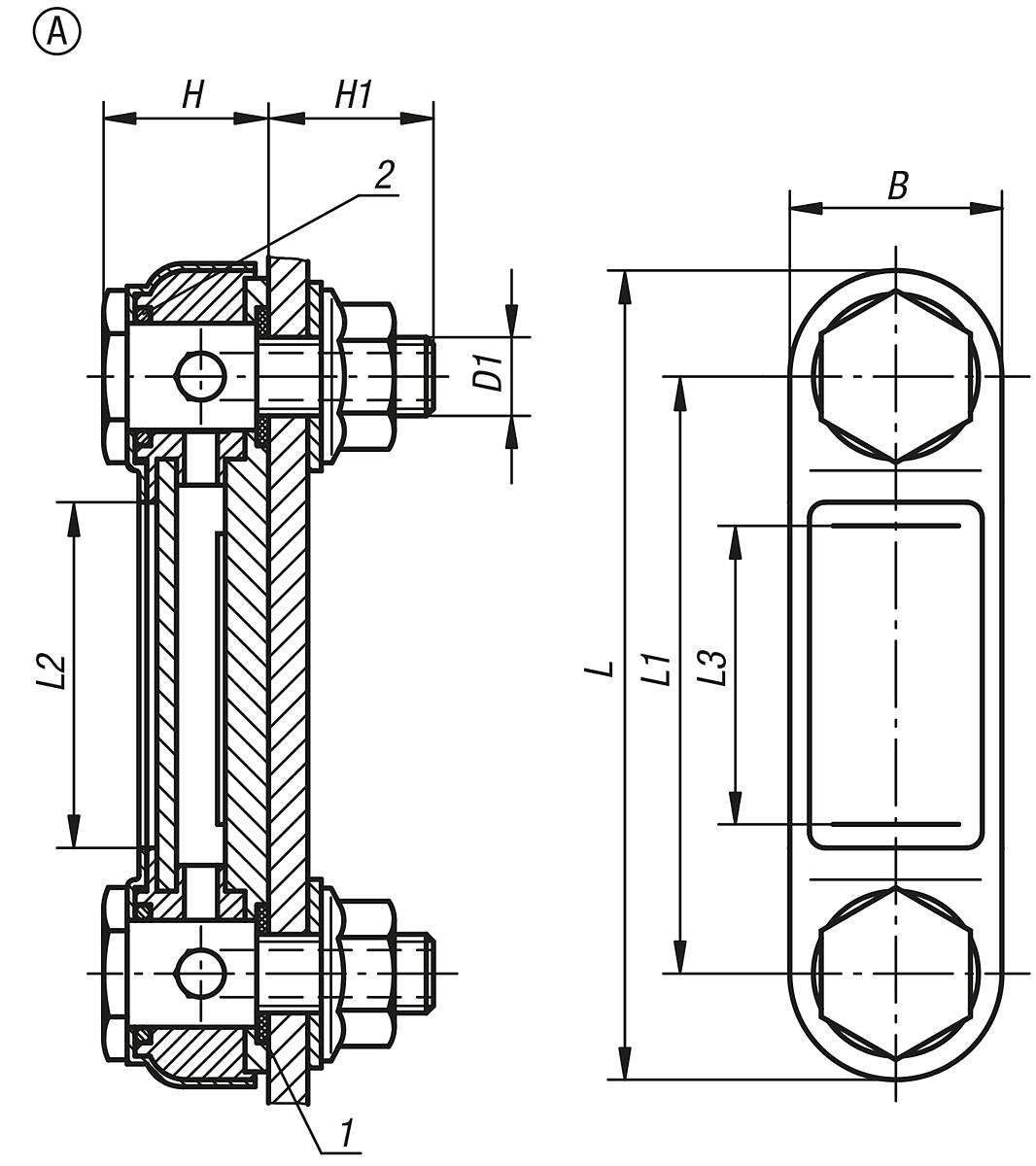

Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für die Befestigungsbohrungen = L1 ±0,5.
Die Ölstandsanzeiger sind für Tanks die ohne Druck arbeiten geeignet.
Maximale Betriebstemperatur: 100 °C.
Gehäuse Stahl, schwarz lackiert.
Schauglas Thermoplast Polyamid, glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Aluminium, weiß lackiert, Markierungsstriche bzw. Skala schwarz.
Schraube und Sechskantmutter Stahl verzinkt.
Hinweis:
Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für die Befestigungsbohrungen = L1 ±0,5.
Die Ölstandsanzeiger sind für Tanks die ohne Druck arbeiten geeignet.
Maximale Betriebstemperatur: 100 °C.
Eigenschaften
| Anzahl Befestigungsschrauben: | 2 |
|---|---|
| B: | 31 |
| D1: | M10 |
| Form: | A |
| Gewicht ca. kg: | 0,150 |
| H: | 24,5 |
| H1: | 20 |
| L: | 107 |
| L1: | 76 |
| L2: | 39 |
| L3: | 37 |
Dokumente
1
| Variante | Anzahl Befestigungsschrauben | B | D1 | Form | Gewicht ca. kg | H | H1 | L | L1 | L2 | L3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10136051 (28000-107610) |
2 | 31 | M10 | A | 0,150 | 24,5 | 20 | 107 | 76 | 39 | 37 | ab 12,63 € |
|
10136052 (28000-107612) |
2 | 31 | M12 | A | 0,150 | 24,5 | 20 | 107 | 76 | 39 | 37 | ab 12,63 € |
|
10136053 (28000-112710) |
2 | 31 | M10 | A | 0,180 | 24,5 | 20 | 156 | 127 | 90 | 80 | ab 16,81 € |
|
10136054 (28000-112712) |
2 | 31 | M12 | A | 0,180 | 24,5 | 20 | 156 | 127 | 90 | 80 | ab 16,81 € |
|
10136055 (28000-125412) |
2 | 34 | M12 | A | 0,240 | 33 | 17 | 280 | 254 | 200 | 178 | ab 33,70 € |
