Produktnummer:
10136059
Herstellernummer:
28000-212712
Hersteller:
Norelem

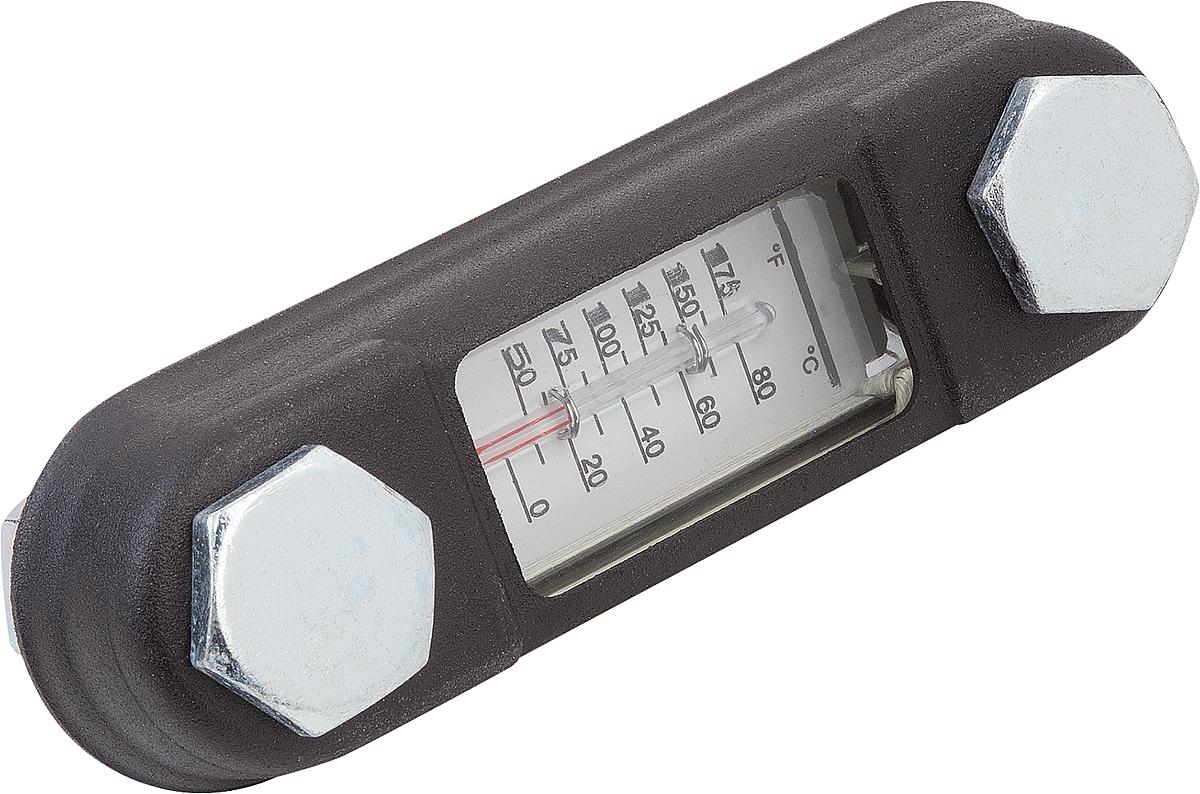

Norelem 28000-212712 ÖLSTANDSANZEIGER, D1=M12, L=127, FORM B
Anzahl Befestigungsschrauben:
2
B:
31
D1:
M12
Form:
B
Gewicht ca. kg:
0,180
H:
24,5
H1:
20
L:
156
L1:
127
L2:
90
L3:
80
Thermometerskala:
0 - 100 °C / 50 - 200 °F
Produktnummer:
10136059

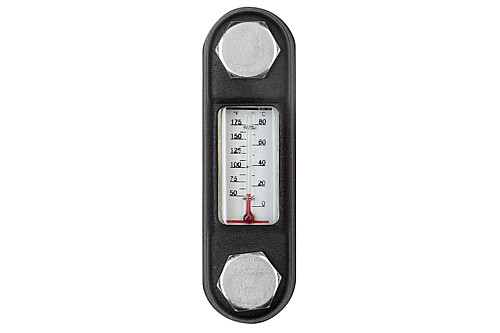

NLM 28000_B Ölstandsanzeiger Form B
Beschreibung
Werkstoff, Ausführung:
Gehäuse Stahl, schwarz lackiert.
Schauglas Thermoplast Polyamid, glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Aluminium, weiß lackiert, Markierungsstriche bzw. Skala schwarz.
Schraube und Sechskantmutter Stahl verzinkt.
Hinweis:

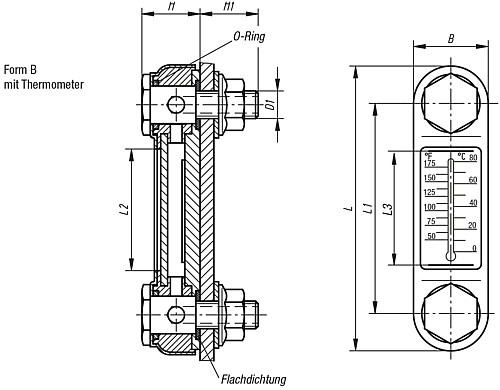

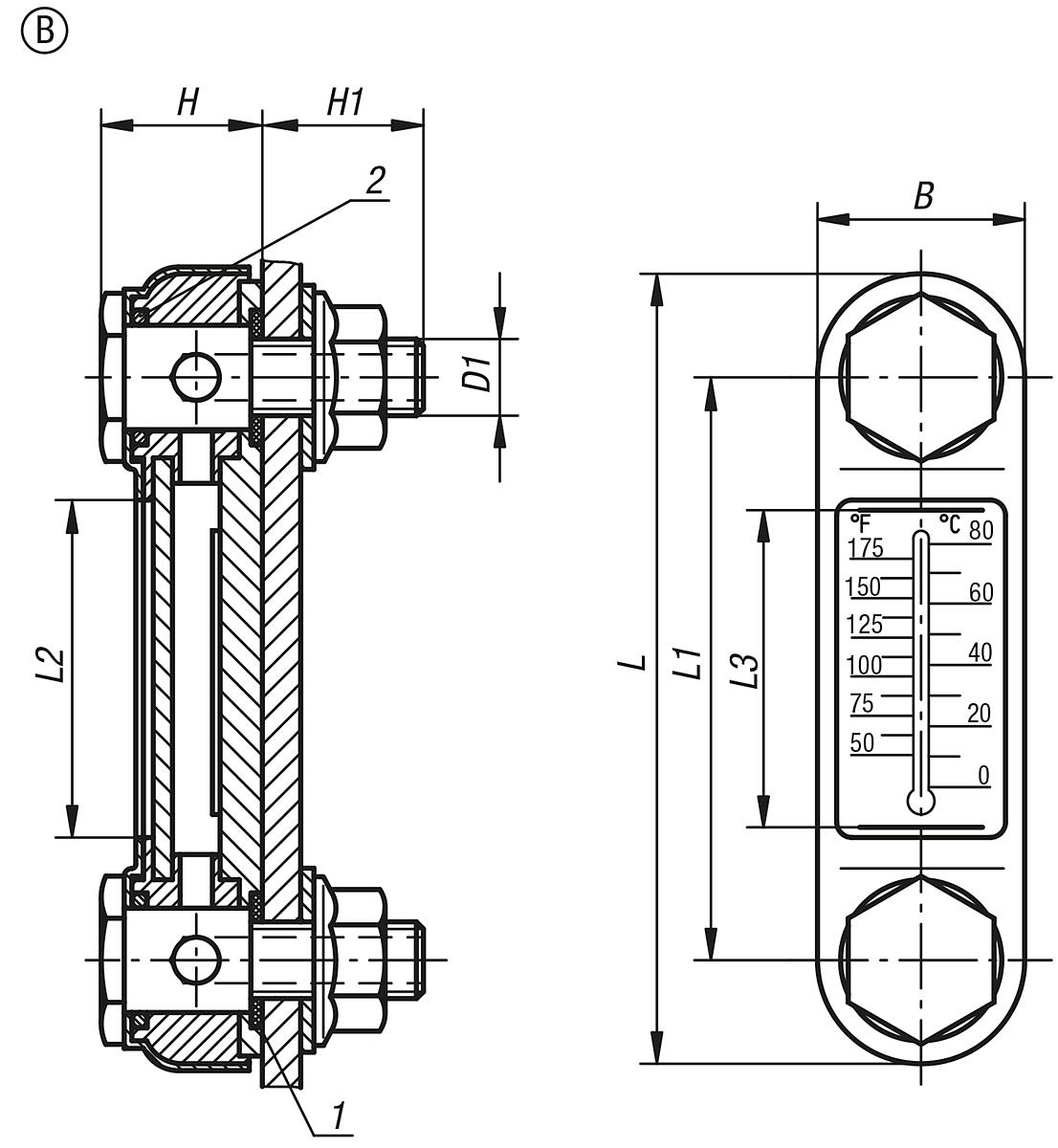

Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für die Befestigungsbohrungen = L1 ±0,5.
Die Ölstandsanzeiger sind für Tanks die ohne Druck arbeiten geeignet.
Maximale Betriebstemperatur: 100 °C.
Gehäuse Stahl, schwarz lackiert.
Schauglas Thermoplast Polyamid, glasklar, hohe mechanische Festigkeit, alterungsbeständig, temperaturbeständig bei Öl bis 100 °C, bei Wasser bis 70 °C.
O-Ring und Flachdichtung Gummi (NBR).
Reflektor Aluminium, weiß lackiert, Markierungsstriche bzw. Skala schwarz.
Schraube und Sechskantmutter Stahl verzinkt.
Hinweis:
Die Ölstandsanzeiger können entweder wie in der Zeichnung dargestellt oder direkt in Gewindebohrungen montiert werden. Achsabstand für die Befestigungsbohrungen = L1 ±0,5.
Die Ölstandsanzeiger sind für Tanks die ohne Druck arbeiten geeignet.
Maximale Betriebstemperatur: 100 °C.
Eigenschaften
| Anzahl Befestigungsschrauben: | 2 |
|---|---|
| B: | 31 |
| D1: | M12 |
| Form: | B |
| Gewicht ca. kg: | 0,180 |
| H: | 24,5 |
| H1: | 20 |
| L: | 156 |
| L1: | 127 |
| L2: | 90 |
| L3: | 80 |
| Thermometerskala: | 0 - 100 °C / 50 - 200 °F |
Dokumente
1
| Variante | Anzahl Befestigungsschrauben | B | D1 | Form | Gewicht ca. kg | H | H1 | L | L1 | L2 | L3 | Thermometerskala | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10136056 (28000-207610) |
2 | 31 | M10 | B | 0,150 | 24,5 | 20 | 107 | 76 | 39 | 37 | 0 - 80 °C / 50 - 175 °F | ab 15,44 € |
|
10136057 (28000-207612) |
2 | 31 | M12 | B | 0,150 | 24,5 | 20 | 107 | 76 | 39 | 37 | 0 - 80 °C / 50 - 175 °F | ab 15,44 € |
|
10136058 (28000-212710) |
2 | 31 | M10 | B | 0,180 | 24,5 | 20 | 156 | 127 | 90 | 80 | 0 - 100 °C / 50 - 200 °F | ab 20,38 € |
|
10136059 (28000-212712) |
2 | 31 | M12 | B | 0,180 | 24,5 | 20 | 156 | 127 | 90 | 80 | 0 - 100 °C / 50 - 200 °F | ab 20,38 € |
|
10136060 (28000-225412) |
2 | 34 | M12 | B | 0,240 | 33 | 17 | 280 | 254 | 200 | 178 | 0 - 100°C / 50 -200°F | ab 39,27 € |
