Produktnummer:
10137515
Herstellernummer:
29105-400001X300
Hersteller:
Norelem

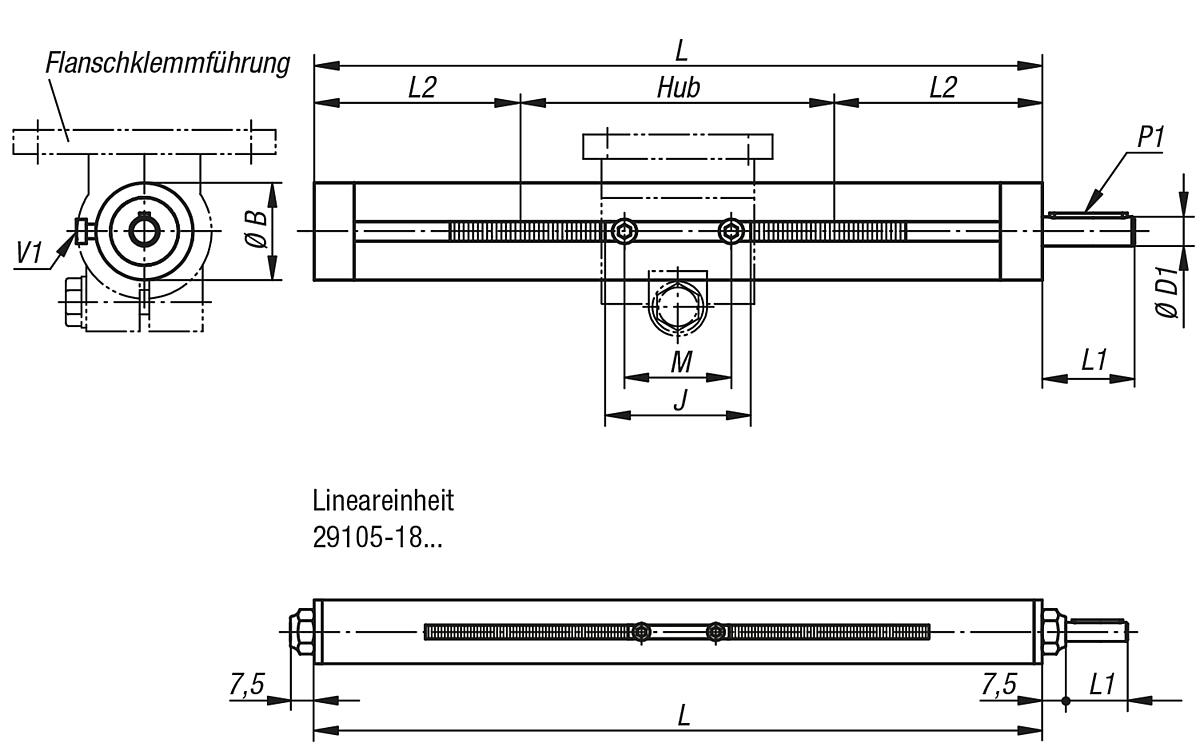

Norelem 29105-400001X300 LINEAREINHEIT GLEITLAGER, TYP E=40, L=300
Ausführung:
Gleitlager
B:
40
D1:
12 H8
Gewicht ca. kg:
1,984
J:
55
L Standardlängen:
300
L1:
38
L2:
104,5
M:
44
P1 Passfeder DIN 6885:
4 x 4 x 32
Spindel:
Tr 20x4
Taststange:
91
Typ E:
40
V1:
M6x10
Produktnummer:
10137515
NLM 29105 Lineareinheiten
Beschreibung
Werkstoff, Ausführung:
Präzisionsrohr nach DIN EN 10305, Edelstahl 1.4301.
Bei Typ E 18 Stahl verzinkt.
Trapezgewindespindel Stahl, Rechtsgewinde, gerollt.
Bestellbeispiel:
nlm 29105-300001X500
Hinweis:
Mittlerer Drehzahlbereich, selbsthemmend.
Bei Einsatz eines Positionsanzeigers nur Lineareinheiten mit Kugellager verwenden.
Auf Anfrage:
Linksgewinde, Edelstahl-Ausführung, 2 Antriebszapfen, weitere Hübe oder Handräder.
Zubehör:
- Führungen 29120, 29125, 29130, 29135
- Klemmstücke des Rohrverbindungssystems
- Positionsanzeiger digital 21904 mit Adapter für Positionsanzeiger 29190 und Zwischenplatte 21942
Funktionsprinzip:
Eine Rotationsbewegung der Gewindespindel wird in eine lineare Ausgangsbewegung des Führungsschlittens umgewandelt.
Präzisionsrohr nach DIN EN 10305, Edelstahl 1.4301.
Bei Typ E 18 Stahl verzinkt.
Trapezgewindespindel Stahl, Rechtsgewinde, gerollt.
Bestellbeispiel:
nlm 29105-300001X500
Hinweis:
Mittlerer Drehzahlbereich, selbsthemmend.
Bei Einsatz eines Positionsanzeigers nur Lineareinheiten mit Kugellager verwenden.
Auf Anfrage:
Linksgewinde, Edelstahl-Ausführung, 2 Antriebszapfen, weitere Hübe oder Handräder.
Zubehör:
- Führungen 29120, 29125, 29130, 29135
- Klemmstücke des Rohrverbindungssystems
- Positionsanzeiger digital 21904 mit Adapter für Positionsanzeiger 29190 und Zwischenplatte 21942
Funktionsprinzip:
Eine Rotationsbewegung der Gewindespindel wird in eine lineare Ausgangsbewegung des Führungsschlittens umgewandelt.
Eigenschaften
| Ausführung: | Gleitlager |
|---|---|
| B: | 40 |
| D1: | 12 H8 |
| Gewicht ca. kg: | 1,984 |
| J: | 55 |
| L1: | 38 |
| L2: | 104,5 |
| L Standardlängen: | 300 |
| M: | 44 |
| P1 Passfeder DIN 6885: | 4 x 4 x 32 |
| Spindel: | Tr 20x4 |
| Taststange: | 91 |
| Typ E: | 40 |
| V1: | M6x10 |
Dokumente
1
| Variante | Ausführung | B | D1 | Gewicht ca. kg | J | L1 | L2 | L Standardlängen | M | P1 Passfeder DIN 6885 | Spindel | Taststange | Typ E | V1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10137512 (29105-300001X300) |
Gleitlager | 30 | 8 h8 | 0,800 | 38 | 26 | 100 | 300 | 28 | 2 x 2 x 20 | Tr 14x3 | 100 | 30 | M4x8 | ab 164,71 € |
|
10137522 (29105-180101X300) |
Kugellager | 18 | 6 h9 | 0,355 | 24 | 17 | 77,5 | 300 | 18 | 2 x 2 x 12 | Tr 10x2 | 145 | 18 | M3x5 | ab 174,38 € |
|
10137515 (29105-400001X300) |
Gleitlager | 40 | 12 H8 | 1,984 | 55 | 38 | 104,5 | 300 | 44 | 4 x 4 x 32 | Tr 20x4 | 91 | 40 | M6x10 | ab 183,99 € |
|
10137513 (29105-300001X500) |
Gleitlager | 30 | 8 h8 | 1,276 | 38 | 26 | 100 | 500 | 28 | 2 x 2 x 20 | Tr 14x3 | 300 | 30 | M4x8 | ab 205,01 € |
|
10137523 (29105-180101X500) |
Kugellager | 18 | 6 h9 | 0,550 | 24 | 17 | 77,5 | 500 | 18 | 2 x 2 x 12 | Tr 10x2 | 345 | 18 | M3x5 | ab 209,45 € |
|
10137524 (29105-300101X300) |
Kugellager | 30 | 8 h8 | 0,800 | 38 | 26 | 100 | 300 | 28 | 2 x 2 x 20 | Tr 14x3 | 100 | 30 | M4x8 | ab 211,16 € |
|
10137516 (29105-400001X500) |
Gleitlager | 40 | 12 H8 | 2,920 | 55 | 38 | 104,5 | 500 | 44 | 4 x 4 x 32 | Tr 20x4 | 291 | 40 | M6x10 | ab 226,05 € |
|
10137527 (29105-400101X300) |
Kugellager | 40 | 12 H8 | 1,984 | 55 | 38 | 104,5 | 300 | 44 | 4 x 4 x 32 | Tr 20x4 | 91 | 40 | M6x10 | ab 226,05 € |
|
10137519 (29105-500001X500) |
Gleitlager | 50 | 12 H8 | 4,368 | 63 | 38 | 117,5 | 500 | 44 | 4 x 4 x 32 | Tr 20x4 | 265 | 50 | M6x10 | ab 232,18 € |
|
10137531 (29105-500101X500) |
Kugellager | 50 | 12 H8 | 4,368 | 63 | 38 | 117,5 | 500 | 44 | 4 x 4 x 32 | Tr 20x4 | 265 | 50 | M6x10 | ab 244,43 € |
|
10137525 (29105-300101X500) |
Kugellager | 30 | 8 h8 | 1,276 | 38 | 26 | 100 | 500 | 28 | 2 x 2 x 20 | Tr 14x3 | 300 | 30 | M4x8 | ab 251,48 € |
|
10137514 (29105-300001X800) |
Gleitlager | 30 | 8 h8 | 1,947 | 38 | 26 | 100 | 800 | 28 | 2 x 2 x 20 | Tr 14x3 | 600 | 30 | M4x8 | ab 265,46 € |
|
10137528 (29105-400101X500) |
Kugellager | 40 | 12 H8 | 2,920 | 55 | 38 | 104,5 | 500 | 44 | 4 x 4 x 32 | Tr 20x4 | 291 | 40 | M6x10 | ab 268,14 € |
|
10137517 (29105-400001X800) |
Gleitlager | 40 | 12 H8 | 4,785 | 55 | 38 | 104,5 | 800 | 44 | 4 x 4 x 32 | Tr 20x4 | 591 | 40 | M6x10 | ab 289,13 € |
|
10137520 (29105-500001X800) |
Gleitlager | 50 | 12 H8 | 6,288 | 63 | 38 | 117,5 | 800 | 44 | 4 x 4 x 32 | Tr 20x4 | 565 | 50 | M6x10 | ab 297,89 € |
|
10137532 (29105-500101X800) |
Kugellager | 50 | 12 H8 | 6,288 | 63 | 38 | 117,5 | 800 | 44 | 4 x 4 x 32 | Tr 20x4 | 565 | 50 | M6x10 | ab 310,14 € |
|
10137526 (29105-300101X800) |
Kugellager | 30 | 8 h8 | 1,947 | 38 | 26 | 100 | 800 | 28 | 2 x 2 x 20 | Tr 14x3 | 600 | 30 | M4x8 | ab 311,91 € |
|
10137518 (29105-400001X1000) |
Gleitlager | 40 | 12 H8 | 5,865 | 55 | 38 | 104,5 | 1000 | 44 | 4 x 4 x 32 | Tr 20x4 | 791 | 40 | M6x10 | ab 327,72 € |
|
10137529 (29105-400101X800) |
Kugellager | 40 | 12 H8 | 4,785 | 55 | 38 | 104,5 | 800 | 44 | 4 x 4 x 32 | Tr 20x4 | 591 | 40 | M6x10 | ab 331,17 € |
|
10137521 (29105-500001X1000) |
Gleitlager | 50 | 12 H8 | 7,568 | 63 | 38 | 117,5 | 1000 | 44 | 4 x 4 x 32 | Tr 20x4 | 765 | 50 | M6x10 | ab 341,71 € |
|
10137533 (29105-500101X1000) |
Kugellager | 50 | 12 H8 | 7,568 | 63 | 38 | 117,5 | 1000 | 44 | 4 x 4 x 32 | Tr 20x4 | 765 | 50 | M6x10 | ab 353,93 € |
|
10137530 (29105-400101X1000) |
Kugellager | 40 | 12 H8 | 5,865 | 55 | 38 | 104,5 | 1000 | 44 | 4 x 4 x 32 | Tr 20x4 | 791 | 40 | M6x10 | ab 373,26 € |
