Norelem 33110-130 SCHWENKSÄULE H=130

Gewicht ca. kg: 1,650 H: 130 H1: 43

452,60 €*

VPE: 1 Stück

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Gewicht ca. kg

Stück

VPE: 1 Stück

Produktnummer: 10137688

NLM 33110 Schwenksäulen

Werkstoff:
Stahl.

Ausführung:
brüniert.

Bestellbeispiel:
nlm 33110-200

Hinweis:
Messuhren siehe 32540 und 32542.
Messarme siehe 33150.

Anwendung:
Für Höhenmessungen.

Montage:

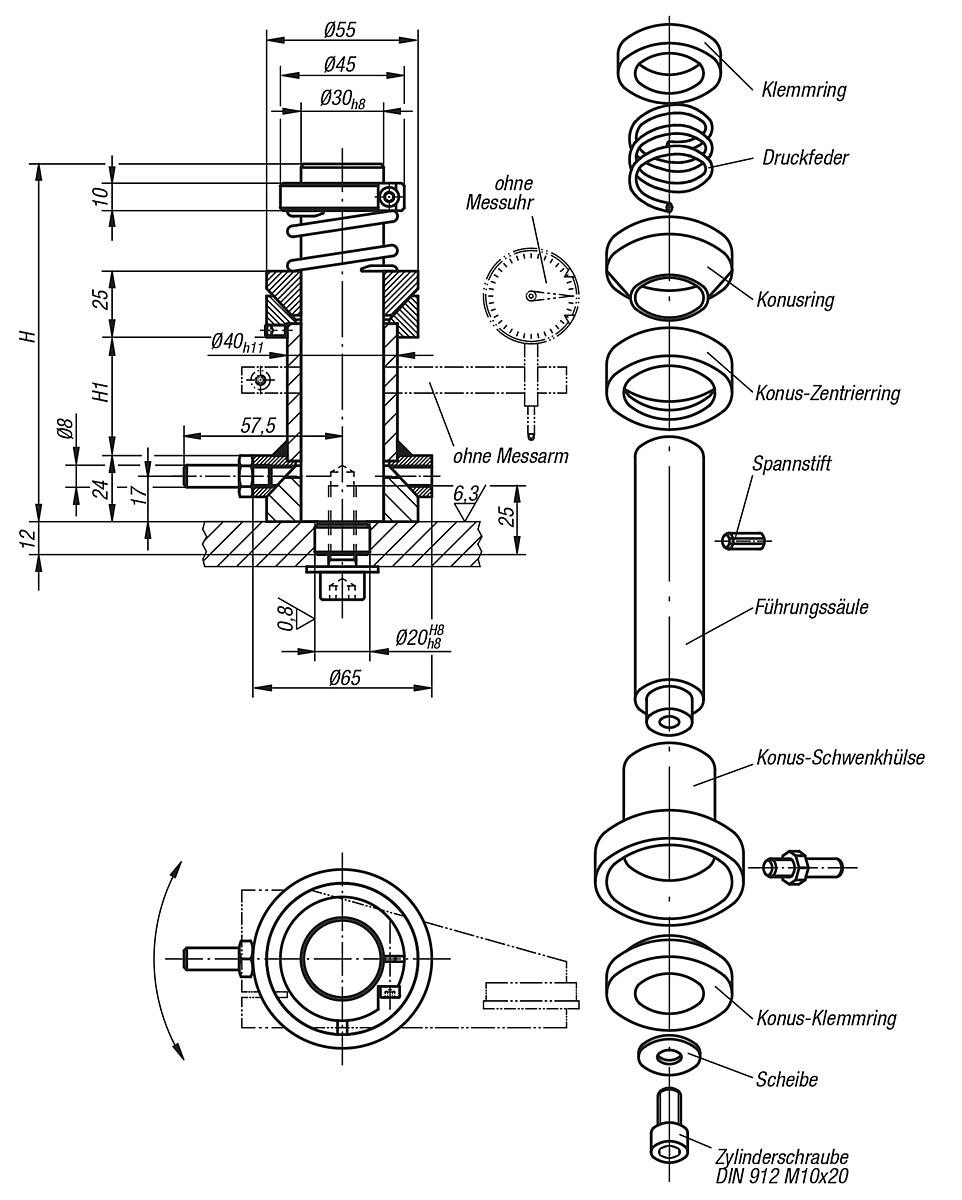

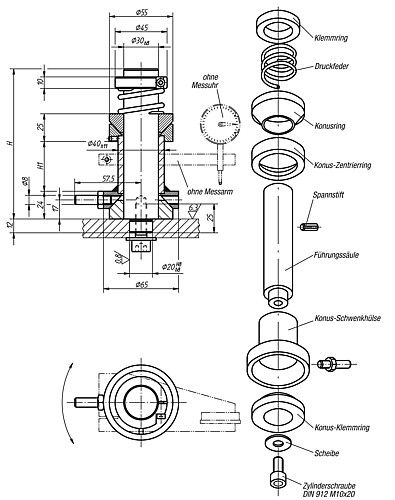

- Schwenksäule völlig demontieren.
- Führungssäule mit Scheibe und Zylinderschraube am Messtisch befestigen.
- Konus-Klemmring aufsetzen und während des Klemmvorganges auf die Auflagefläche drücken.
- Konus-Schwenkhülse einführen.
- Messarm auf der Konusschwenkhülse befestigen.
- Konus-Zentrierring auf der Konus-Schwenkhülse mit zwei Gewindestiften befestigen.
- Spannstift in die Führungssäule einsetzen.
- Konusring so auf die Führungssäule schieben, dass der Spannstift in den Schlitz am Konusring eingreift. Auf spielfreien Sitz des Konusringes achten.
- Druckfeder mit Klemmring auf Block montieren, um ein Axialspiel zu verhindern.
- Grundsätzlich gilt: Alle Laufflächen schmieren.

Gewicht ca. kg:	1,650
H:	130
H1:	43

Datenblatt.pdf

Variante	H1	H	Gewicht ca. kg	Preis

10137688 (33110-130)	43	130	1,650	ab 452,60 €
10137689 (33110-160)	73	160	1,920	ab 455,71 €
10137690 (33110-200)	113	200	2,280	ab 461,98 €
10137691 (33110-250)	163	250	2,750	ab 524,39 €
