Produktnummer:
10137692
Herstellernummer:
33115-200
Hersteller:
Norelem
Norelem 33115-200 SCHWENKSYSTEM H=200
Gewicht ca. kg:
1,845
H:
200
Produktnummer:
10137692
NLM 33115 Schwenksysteme
Beschreibung
Werkstoff:
Stahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 33115-426
Hinweis:
Die Schwenksysteme sind abgestimmt auf die Messvorrichtungen 33140.
Messarme siehe 33150.
Montage:

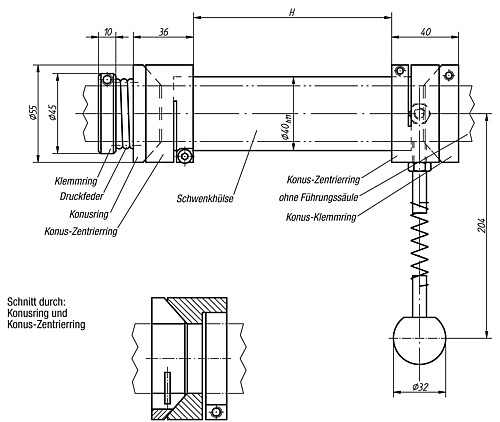

- Konus-Klemmring auf die Führungssäule aufsetzen und in gewünschter Position festklemmen.
- Konus-Zentrierring auf der Schwenkhülse befestigen und so einführen, dass der Konus-Zentrierring auf dem Konus-Klemmring aufliegt.
- Messarm auf der Schwenkhülse befestigen.
- Zweiter Konus-Zentrierring auf der Schwenkhülse befestigen.
- Konusring und Druckfeder einführen.
- Druckfeder mit Klemmring auf Block montieren, um ein Axialspiel zu verhindern.
- Grundsätzlich gilt: Alle Laufflächen schmieren.
Stahl.
Ausführung:
brüniert.
Bestellbeispiel:
nlm 33115-426
Hinweis:
Die Schwenksysteme sind abgestimmt auf die Messvorrichtungen 33140.
Messarme siehe 33150.
Montage:
- Konus-Klemmring auf die Führungssäule aufsetzen und in gewünschter Position festklemmen.
- Konus-Zentrierring auf der Schwenkhülse befestigen und so einführen, dass der Konus-Zentrierring auf dem Konus-Klemmring aufliegt.
- Messarm auf der Schwenkhülse befestigen.
- Zweiter Konus-Zentrierring auf der Schwenkhülse befestigen.
- Konusring und Druckfeder einführen.
- Druckfeder mit Klemmring auf Block montieren, um ein Axialspiel zu verhindern.
- Grundsätzlich gilt: Alle Laufflächen schmieren.
Eigenschaften
| Gewicht ca. kg: | 1,845 |
|---|---|
| H: | 200 |
Dokumente
1
| Variante | Gewicht ca. kg | H | Preis |
|---|---|---|---|
|
10137692 (33115-200) |
1,845 | 200 | ab 564,19 € |
|
10137693 (33115-276) |
2,125 | 276 | ab 571,79 € |
|
10137694 (33115-426) |
2,665 | 426 | ab 588,47 € |
|
10137695 (33115-536) |
3,040 | 536 | ab 605,19 € |
