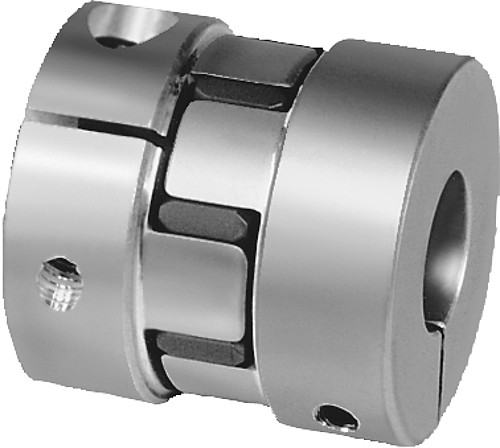

Norelem Rotex 28 ALD-92-1 Drehelastische Kupplung, Ø25- 1- Ø24,
Profil-Größe:
1258594"
Produktnummer:
10218164
NLM 23022 drehelastische Klauen- Wellenkupplungen mit radialer Klemmnabe
Beschreibung
Werkstoff, Ausführung:
Kupplungsstern Polyurethan (Elastomer) mit Shorehärte 98-A, Nabe Aluminium blank.
Bestellbeispiel: nlm 23022-008, D1 = 6, D2 = 6
(Die Naben werden vorgebohrt geliefert).
Hinweis:
Durch die radial betätigte Klemmnabe ergeben sich deutlich kürzere Montagezeiten. Die Kupplungen können im komplett zusammengebauten Zustand montiert werden, bzw. es ist auch eine Steckmontage möglich. Ein leichtes Einölen des Sternes minimiert die Montagekraft. Das erforderliche Anziehdrehmoment der Klemmschraube ist zu beachten.
Montage:
Die Verbindung von Wellenzapfen zu Nabenbohrung ist als Übergangspassung zu wählen. Das Spiel sollte min. 0,01 mm und max. 0,04 mm betragen, z.B. Welle: Ø 28 k6, Nabe: Ø 28 F6.
Durchmesser kleiner D min. sind möglich, eine sichere Übertragung des Kupplungsnennmomentes ist jedoch nicht mehr gewährleistet.
Auf Anfrage:
Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld.
Kupplungsstern Polyurethan (Elastomer) mit Shorehärte 98-A, Nabe Aluminium blank.
Bestellbeispiel: nlm 23022-008, D1 = 6, D2 = 6
(Die Naben werden vorgebohrt geliefert).
Hinweis:
Durch die radial betätigte Klemmnabe ergeben sich deutlich kürzere Montagezeiten. Die Kupplungen können im komplett zusammengebauten Zustand montiert werden, bzw. es ist auch eine Steckmontage möglich. Ein leichtes Einölen des Sternes minimiert die Montagekraft. Das erforderliche Anziehdrehmoment der Klemmschraube ist zu beachten.
Montage:
Die Verbindung von Wellenzapfen zu Nabenbohrung ist als Übergangspassung zu wählen. Das Spiel sollte min. 0,01 mm und max. 0,04 mm betragen, z.B. Welle: Ø 28 k6, Nabe: Ø 28 F6.
Durchmesser kleiner D min. sind möglich, eine sichere Übertragung des Kupplungsnennmomentes ist jedoch nicht mehr gewährleistet.
Auf Anfrage:
Gewünschte Nabenbohrungen D1 und D2 separat mit Toleranzklasse oder -feld.
