Produktnummer:
10323961
Hersteller:
RIEGLER
RIEGLER 249.04-S Sicherheitskupplung NW 7,8, Außengewinde, MS vernickelt, G 1/4 AG, 2050 l/min
Anschluss:
G 1/4 AG
Länge:
68
SW:
19
RIEGLER Sicherheitskupplung NW 7,8, Außengewinde, Serie »R125MSV«, Typ Bi-Tec
Beschreibung
Serie »R125MSV«, Typ Bi-Tec

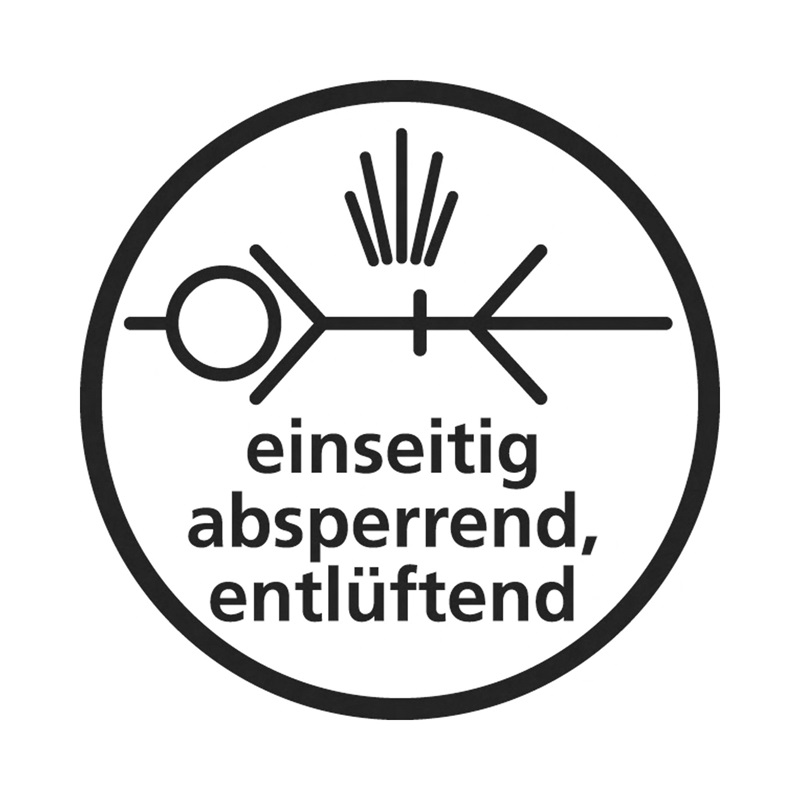

Sicherheits-Entlüftungskupplungen für gasförmige Medien.
Kombination von Schiebeventil und Schnellverschlusskupplung.
Gekuppelt wird drucklos. Dabei ist lediglich eine geringe Federkraft zu überwinden. Erst wenn
die grüne Hülse nach vorn geschoben wird, kann sich der Druck aufbauen. In dieser Position ist es unmöglich, versehentlich oder bewusst zu entkuppeln. Wenn die Verschiebehülse wieder in ihre Ausgangsposition gebracht wird, entlüftet sich der Schlauch und der Anschluss kann gelöst werden.
Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.
Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten, Automotive.
Betriebsdruck max.: 20bar
Mediumstemperatur: -20 °C bis 100 °C
Umgebungstemperatur: -20 °C bis 100 °C
Durchfluss: 2.050 l/min (Luft)
Durchflusswertmessung: bei 6 bar und ?p = 0,5 bar
Gehäuse: Messing vernickelt
Ventilkörper: Messing vernickelt
Entriegelungshülse: Stahl gehärtet und vernickelt
Hülse: Aluminium, eloxiert
Feder: Edelstahl
Kugel: Edelstahl
Dichtmaterial: NBR
Sicherheits-Entlüftungskupplungen für gasförmige Medien.
Kombination von Schiebeventil und Schnellverschlusskupplung.
Gekuppelt wird drucklos. Dabei ist lediglich eine geringe Federkraft zu überwinden. Erst wenn
die grüne Hülse nach vorn geschoben wird, kann sich der Druck aufbauen. In dieser Position ist es unmöglich, versehentlich oder bewusst zu entkuppeln. Wenn die Verschiebehülse wieder in ihre Ausgangsposition gebracht wird, entlüftet sich der Schlauch und der Anschluss kann gelöst werden.
Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.
Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten, Automotive.
Betriebsdruck max.: 20bar
Mediumstemperatur: -20 °C bis 100 °C
Umgebungstemperatur: -20 °C bis 100 °C
Durchfluss: 2.050 l/min (Luft)
Durchflusswertmessung: bei 6 bar und ?p = 0,5 bar
Gehäuse: Messing vernickelt
Ventilkörper: Messing vernickelt
Entriegelungshülse: Stahl gehärtet und vernickelt
Hülse: Aluminium, eloxiert
Feder: Edelstahl
Kugel: Edelstahl
Dichtmaterial: NBR
Eigenschaften
| Anschluss: | G 1/4 AG |
|---|---|
| Länge: | 68 |
| SW: | 19 |
| Variante | SW | Anschluss | Länge | Preis |
|---|---|---|---|---|
|
10323961 (134074) |
19 | G 1/4 AG | 68 | ab 39,57 € |
|
10323962 (134075) |
19 | G 3/8 AG | 68 | ab 41,08 € |
|
10323963 (134076) |
22 | G 1/2 AG | 70 | ab 41,31 € |
