Produktnummer:
10302169
Hersteller:
RIEGLER
RIEGLER DKSKIG14 Druckknopf-Sicherheitskupplung NW 7,4, G1/4IG
Anschluss:
G 1/4 IG
Länge:
71,3
SW:
21

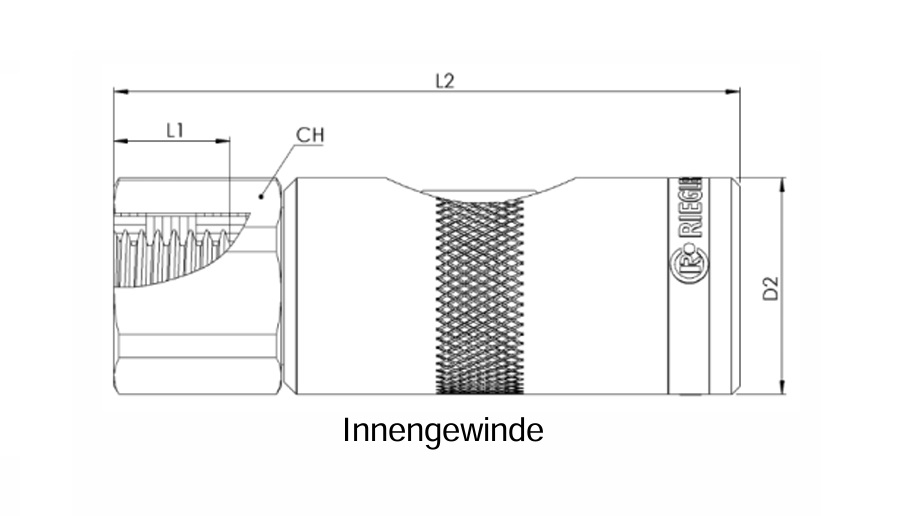

RIEGLER DKSKIG Druckknopf-Sicherheitskupplung NW 7,4, Innengewinde, drehbar
Beschreibung
Serie »DKSK«, drehbar
Hochwertige, robuste und langlebige, mit einer Hand bedienbare Schnellverschlusskupplung in
Sicherheitsausführung.
Beim ersten Drücken erfolgt die Entlüftung der Kupplung, der Stecker bleibt in der Kupplung gesichert.
Nach dem zweiten Drücken wird der Stecker gelöst.
Somit wird der berüchtigte "Peitschenhiebeffekt" verhindert und das Risiko der Verletzung des Bedienpersonals praktisch
ausgeschlossen.
Die Sicherheitsversion entspricht dem ISO-Standard DIN EN ISO 4414.
Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.
Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.
Nur Stahl gehärtet und verzinkte Tüllen und Nippel verwenden.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie,
Werkstätten, Automotive.
Betriebsdruck: max. 12 bar
Mediums- und
Umgebungstemperatur: -20 °C bis 70 °C
Durchflussmenge (Luft): 1.600 l/min
(bei 6 bar und ?p = 1 bar)
Gehäuse: Aluminium, eloxiert
Knopf und Ventil:
Innenteile:
Stahl gehärtet und verzinkt
Edelstahl 1.4310
Gewinde: Messing vernickelt
Dichtmaterial: NBR
Hochwertige, robuste und langlebige, mit einer Hand bedienbare Schnellverschlusskupplung in
Sicherheitsausführung.
Beim ersten Drücken erfolgt die Entlüftung der Kupplung, der Stecker bleibt in der Kupplung gesichert.
Nach dem zweiten Drücken wird der Stecker gelöst.
Somit wird der berüchtigte "Peitschenhiebeffekt" verhindert und das Risiko der Verletzung des Bedienpersonals praktisch
ausgeschlossen.
Die Sicherheitsversion entspricht dem ISO-Standard DIN EN ISO 4414.
Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.
Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.
Nur Stahl gehärtet und verzinkte Tüllen und Nippel verwenden.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie,
Werkstätten, Automotive.
Betriebsdruck: max. 12 bar
Mediums- und
Umgebungstemperatur: -20 °C bis 70 °C
Durchflussmenge (Luft): 1.600 l/min
(bei 6 bar und ?p = 1 bar)
Gehäuse: Aluminium, eloxiert
Knopf und Ventil:
Innenteile:
Stahl gehärtet und verzinkt
Edelstahl 1.4310
Gewinde: Messing vernickelt
Dichtmaterial: NBR
Eigenschaften
| Anschluss: | G 1/4 IG |
|---|---|
| Länge: | 71,3 |
| SW: | 21 |
Dokumente
1
| Variante | SW | Anschluss | Länge | Preis |
|---|---|---|---|---|
|
10302169 (199979) |
21 | G 1/4 IG | 71,3 | ab 22,81 € |
|
10302170 (199980) |
21 | G 3/8 IG | 72,3 | ab 22,81 € |
|
10302171 (199981) |
24 | G 1/2 IG | 74,3 | ab 24,08 € |
