Produktnummer: 10025591

Herstellernummer: BREEZE AERO HKFK-C-12-22/14,3-W4

Hersteller: Norma

Schlauchschellen BREEZE AERO HKFK-C, Spannbereich 12-22, Breite 14,3; Material W4

Breite: 14,3 Material: W4 Mindesbestellmenge (Stück): 500 Spannbereich (mm): 12-22

22,56 €*

VPE: 1 Stück

*Preise exkl. MwSt. zzgl. Versandkosten

Breite

Material

Mindesbestellmenge (Stück)

Spannbereich (mm)

Stück

VPE: 1 Stück

Produktnummer: 10025591

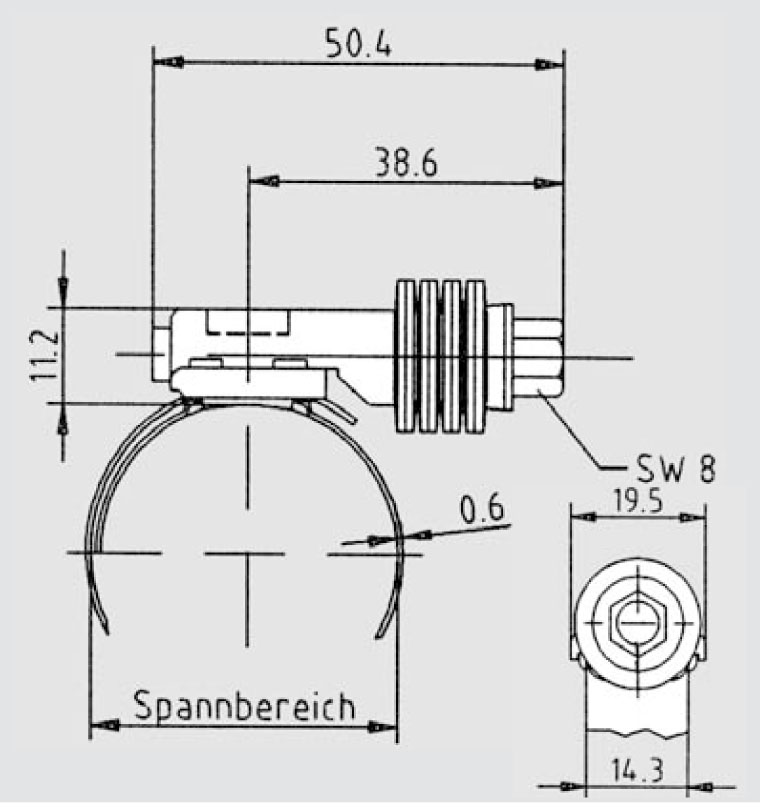

NORMA BREEZE AERO HKFK Schlauchschellen, Breite 14,3mm, Material W2, W4

LE70012
Beschreibung:

Gefederte Schelle mit abgedecktem Bandgewinde über die Spannkraftanforderungen von DIN 3017.
Flexibles dünnwandiges Band.

Einsatzgebiete
Einsatz an hochbelasteten Stellen in Luft-, Wasser- und Hydraulikverbindungen in Kombination mit hohen Druck- oder Temperaturwechseln. Sehr hohe Spannkraft und gleichmäßige Umfangskraftverteilung beim vorgeschlagenen Betriebsandrehmoment 5 Nm Bruchmoment > 10 Nm

Material:
W2 - Band und Gehäuse: rostfreier Stahl 1.4016
Schraube: Stahl verzinkt

W4 - Komplett rostfreier Stahl 1.4301

W5 - Komplett rostfreier Stahl 1.4571/ 1.4401 (Auf Anfrage)
Bei W5 Ausf. Zylinderschraube mit Innensechskant

Breite:	14,3
Material:	W4
Mindesbestellmenge (Stück):	500
Spannbereich (mm):	12-22

Datenblatt.pdf

Variante	Material	Spannbereich (mm)	Breite	Mindesbestellmenge (Stück)	Preis

10025580 (BREEZE AERO HKFK-12-22/14,3-W2)	W2	12-22	14,3	500	-
10025581 (BREEZE AERO HKFK-16-27/14,3-W2)	W2	16-27	14,3	400	-
10025582 (BREEZE AERO HKFK-20-32/14,3-W2)	W2	20-32	14,3	350	-
10025583 (BREEZE AERO HKFK-25-40/14,3-W2)	W2	25-40	14,3	250	-
10025584 (BREEZE AERO HKFK-30-45/14,3-W2)	W2	30-45	14,3	250	-
10025585 (BREEZE AERO HKFK-35-50/14,3-W2)	W2	35-50	14,3	200	-
10025586 (BREEZE AERO HKFK-40-60/14,3-W2)	W2	40-60	14,3	50	-
10025587 (BREEZE AERO HKFK-50-70/14,3-W2)	W2	50-70	14,3	250	-
10025588 (BREEZE AERO HKFK-60-80/14,3-W2)	W2	60-80	14,3	200	-
10025589 (BREEZE AERO HKFK-70-90/14,3-W2)	W2	70-90	14,3	200	-
10025591 (BREEZE AERO HKFK-C-12-22/14,3-W4)	W4	12-22	14,3	500	-
10025592 (BREEZE AERO HKFK-C-16-27/14,3-W4)	W4	16-27	14,3	400	-
10025593 (BREEZE AERO HKFK-C-20-32/14,3-W4)	W4	20-32	14,3	350	-
10025594 (BREEZE AERO HKFK-C-25-40/14,3-W4)	W4	25-40	14,3	250	-
10025595 (BREEZE AERO HKFK-C-30-45/14,3-W4)	W4	30-45	14,3	250	-
10025596 (BREEZE AERO HKFK-C-35-50/14,3-W4)	W4	35-50	14,3	200	-
10025597 (BREEZE AERO HKFK-C-40-60/14,3-W4)	W4	40-60	14,3	300	-
10025598 (BREEZE AERO HKFK-C-50-70/14,3-W4)	W4	50-70	14,3	250	-
10025599 (BREEZE AERO HKFK-C-60-80/14,3-W4)	W4	60-80	14,3	200	-
10025600 (BREEZE AERO HKFK-C-70-90/14,3-W4)	W4	70-90	14,3	200	-
