Produktnummer:
10223791
Hersteller:
Accuride
Accuride DFG115-CASSAA Führungswagen, Spiel nicht einstellbar. Genauigkeit +- 0,675 mm (Y Achse), +- 0,75 mm (Z Achse), Befestigunggewinde M5, Größe 70x47 mm, Stat. Belastung Ly 2 kN, Stat. Moment My 10 kN
Führungswagen:
selbsteinstellend
Typ:
DFG115-CASSAA
| Anzahl | Stückpreis |
|---|---|
| Bis 3 |
65,52 €*
|
| Bis 7 |
57,90 €*
|
| Bis 11 |
51,87 €*
|
| Bis 23 |
46,97 €*
|
| Ab 24 |
42,92 €*
|
Produktnummer:
10223791
Accuride DFG115 Führungswagen
Beschreibung
Höhe, Breite und Lochabstand entsprechen alle der gleichen ISO-Norm Größe 15, so dass sie problemlos als Alternative zu Kugelführungen (Gleitelement und Schiene) verwendet werden kann.
Drei Varianten:
DFG115-CASSNA
Die nicht einstellbare Standardversion ist unsere kostengünstigste Variante. Bewegung / Spiel des Gleitelements kann nicht eingestellt werden.
passend zu Gleitführungen DFG 115
DFG115-CASSMA
Mithilfe eines Inbusschlüssel stellen sie das Spiel oder die Vorspannung speziell für ihre Anwendung ein.
passend zu Gleitführungen DFG 115
DFG115-CASSAA
Nachdem der Führungswagen auf die Schiene gesetzt und die Montagestifte entfernt wurden, stellt der Führungswagen die Gleitelemente automatisch ein, um eine geringe Vorspannung zu erzeugen. Diese Einstellung wird während der gesamten Lebensdauer in unbelasteten Anordnungen beibehalten. Die Gleitelemente wirken zudem als vorgespannte Gleitlager, passend zu Gleitführungen DFG 115
•Die Führungswagen können in jeder Anordnung verwendet werden. Sie sind so konstruiert, dass sie Verschleiß sowohl in der Y- wie auch in der Z Richtung aufnehmen.
• Vibrationsresistent und geräuscharmer Betrieb
• wartungsfrei, korrosionsbeständig und geeignet für Hochdruckreinigung
• Verfahrgeschwindigkeit getestet bei 2 m/s, es sind jedoch höherer Geschwindigkeiten möglich
Material:
Aluminium hartanodisiert
Gleitelemente aus fortschrittlichem hochentwickeltem Polymerkunststoff
Drei Varianten:

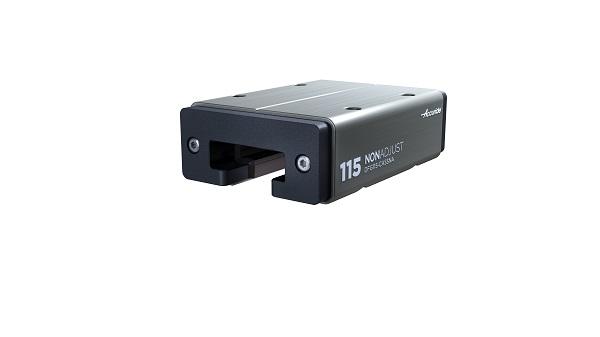

DFG115-CASSNA
Die nicht einstellbare Standardversion ist unsere kostengünstigste Variante. Bewegung / Spiel des Gleitelements kann nicht eingestellt werden.
passend zu Gleitführungen DFG 115

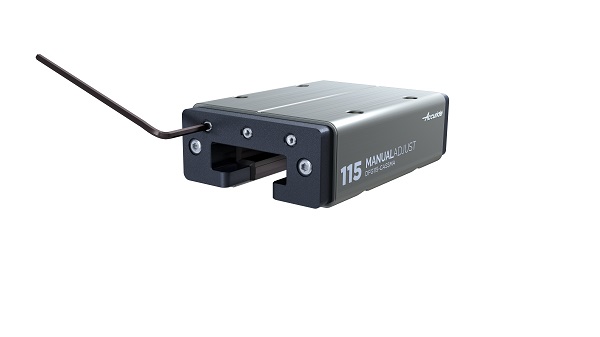

DFG115-CASSMA
Mithilfe eines Inbusschlüssel stellen sie das Spiel oder die Vorspannung speziell für ihre Anwendung ein.
passend zu Gleitführungen DFG 115

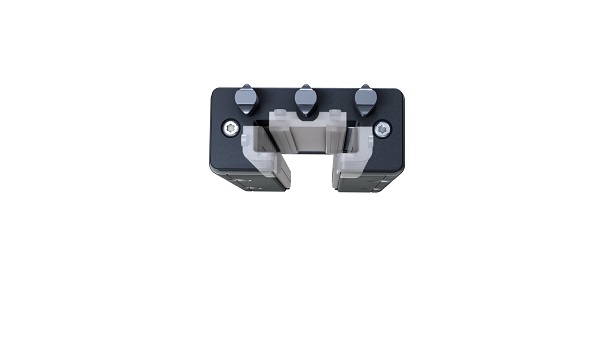

DFG115-CASSAA
Nachdem der Führungswagen auf die Schiene gesetzt und die Montagestifte entfernt wurden, stellt der Führungswagen die Gleitelemente automatisch ein, um eine geringe Vorspannung zu erzeugen. Diese Einstellung wird während der gesamten Lebensdauer in unbelasteten Anordnungen beibehalten. Die Gleitelemente wirken zudem als vorgespannte Gleitlager, passend zu Gleitführungen DFG 115
•Die Führungswagen können in jeder Anordnung verwendet werden. Sie sind so konstruiert, dass sie Verschleiß sowohl in der Y- wie auch in der Z Richtung aufnehmen.
• Vibrationsresistent und geräuscharmer Betrieb
• wartungsfrei, korrosionsbeständig und geeignet für Hochdruckreinigung
• Verfahrgeschwindigkeit getestet bei 2 m/s, es sind jedoch höherer Geschwindigkeiten möglich
Material:
Aluminium hartanodisiert
Gleitelemente aus fortschrittlichem hochentwickeltem Polymerkunststoff

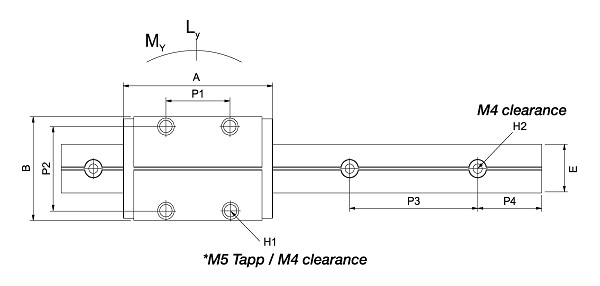

Eigenschaften
| -Lz: | - 4 kN |
|---|---|
| A: | 70 |
| B: | 47 |
| C: | 24 |
| D: | 2,5 |
| D1: | 8 |
| D2: | 17,5 |
| Führungswagen: | selbsteinstellend |
| Genauigkeit (Y Achse): | +- 0,675 mm |
| Genauigkeit (Z Achse): | +- 0,75 mm |
| H1: | M5 |
| Ly: | 2 KN |
| Lz: | 4 kN |
| Mp: | 10 kN |
| Mr: | 10 kN |
| My (Nm): | 10 kN |
| P1: | 30 |
| P2: | 38 |
| Spiel: | +- 0,125 in Y- u. Z Achse |
| Typ: | DFG115-CASSAA |
| Vorspannkraft (N): | 4,5 N (+- 1N) |
| max.: | - 10°C |
| min.: | + 90°C |
Dokumente
1
Bitte einloggen, um CAD-Daten herunterladen zu können.
| Variante | Führungswagen | Typ | Preis |
|---|---|---|---|
|
10223788 (DFG115-CASSNA) |
nicht einstellbar | DFG115-CASSNA | ab 46,41 € |
|
10223790 (DFG115-CASSMA) |
manuell einstellbar | DFG115-CASSMA | ab 61,81 € |
|
10223791 (DFG115-CASSAA) |
selbsteinstellend | DFG115-CASSAA | ab 65,52 € |
