Produktnummer:
10255349
Herstellernummer:
DZ9308-0026L-E4
Hersteller:
Accuride

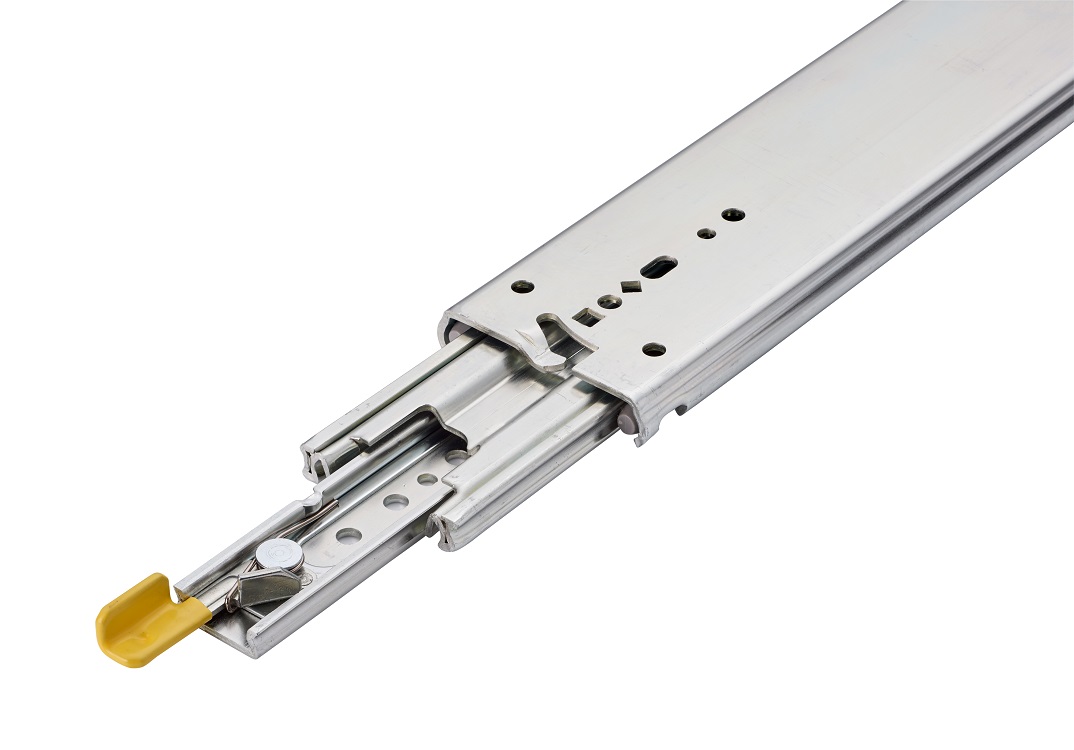

Accuride DZ9308-0026L-E4 Teleskopschienen mit Verriegelung 100% Vollauszug, 19,1x76,2, SL 660,4, TR 660,4, 264kg, hell verzinkt, L - Links
Ausführung:
L - Links
Schienenlänge (SL) mm:
660,4
| Anzahl | Preis* |
|---|---|
| Bis 3 |
138,30 €
|
| Bis 7 |
133,10 €
|
| Bis 11 |
131,54 €
|
| Bis 23 |
124,70 €
|
| Ab 24 |
114,50 €
|
Produktnummer:
10255349
Accuride DZ9308-E4 Teleskopschienen mit Verriegelung 100% Vollauszug, 19,1x76,2, bis 272kg
Beschreibung
LE70002 DZ9308-E4 Schwerlast Teleskopschienen, Auszugsschiene für schwere Belastung.
• Lastwert bis 272kg, Vollauszug, 19,1mm Schienendicke
• Verriegelung in eingefahrener und ausgezogener
Position
• Betätigung über Hebel
• Optionale Winkelzubehörsätze für
diverse Montagemöglichkeiten
• Passend für Schubladenbreiten bis 1000mm
• Nicht für Flachmontage geeignet
• Temperatur -20C bis +70C
• DZ - 12 Stunden Salzsprühtest
• Schienen einzeln erhältlich
Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.
Hinweis zur Bestellung:
• Gebe Sie 'L' für linke Schiene mit Verriegelung und 'R' für rechte Schiene mit Verriegelung, an z.B. DZ9308-0012L-E4
Ausführung:
L - Links
R - Rechts
*Kombinierbar mit Modell 9301-E
• Lastwert bis 272kg, Vollauszug, 19,1mm Schienendicke
• Verriegelung in eingefahrener und ausgezogener
Position
• Betätigung über Hebel
• Optionale Winkelzubehörsätze für
diverse Montagemöglichkeiten
• Passend für Schubladenbreiten bis 1000mm
• Nicht für Flachmontage geeignet
• Temperatur -20C bis +70C
• DZ - 12 Stunden Salzsprühtest
• Schienen einzeln erhältlich
Kugelgelagerte Teleskopschienen sind nicht geignet für die Kombination " Fest - Los " Lager.
Hinweis zur Bestellung:
• Gebe Sie 'L' für linke Schiene mit Verriegelung und 'R' für rechte Schiene mit Verriegelung, an z.B. DZ9308-0012L-E4
Ausführung:
L - Links
R - Rechts
*Kombinierbar mit Modell 9301-E
Eigenschaften
| Ausführung: | L - Links |
|---|---|
| Auszug: | Vollauszug |
| Auszugslänge (Hub) mm: | 660,4 |
| Lastwert (Paar) Kg: | 264 |
| Material: | Stahl verzinkt, hell passiviert |
| Modell: | DZ9308-0026L-E4 |
| Profil H x B: | 19,1 x 76,2 |
| Schienenlänge (SL) mm: | 660,4 |
| Verkauf: | Stück |
Dokumente
2
Bitte einloggen, um CAD-Daten herunterladen zu können.
| Variante | Schienenlänge (SL) mm | Ausführung | Preis |
|---|---|---|---|
|
10255333 (DZ9308-0010L-E4) |
254,0 | L - Links | ab 61,14 € |
|
10255334 (DZ9308-0010R-E4) |
254,0 | R - Rechts | ab 61,14 € |
|
10255335 (DZ9308-0012L-E4) |
304,8 | L - Links | ab 64,36 € |
|
10255336 (DZ9308-0012R-E4) |
304,8 | R - Rechts | ab 64,36 € |
|
10255337 (DZ9308-0014L-E4) |
355,6 | L - Links | ab 66,80 € |
|
10255338 (DZ9308-0014R-E4) |
355,6 | R - Rechts | ab 66,80 € |
|
10255339 (DZ9308-0016L-E4) |
406,4 | L - Links | ab 70,87 € |
|
10255340 (DZ9308-0016R-E4) |
406,4 | R - Rechts | ab 70,87 € |
|
10255341 (DZ9308-0018L-E4) |
457,2 | L - Links | ab 75,20 € |
|
10255342 (DZ9308-0018R-E4) |
457,2 | R - Rechts | ab 75,20 € |
|
10255343 (DZ9308-0020L-E4) |
508,0 | L - Links | ab 78,43 € |
|
10255344 (DZ9308-0020R-E4) |
508,0 | R - Rechts | ab 78,43 € |
|
10255345 (DZ9308-0022L-E4) |
558,8 | L - Links | ab 83,39 € |
|
10255346 (DZ9308-0022R-E4) |
558,8 | R - Rechts | ab 83,39 € |
|
10255347 (DZ9308-0024L-E4) |
609,6 | L - Links | ab 89,67 € |
|
10255348 (DZ9308-0024R-E4) |
609,6 | R - Rechts | ab 89,67 € |
|
10255349 (DZ9308-0026L-E4) |
660,4 | L - Links | ab 94,35 € |
|
10255350 (DZ9308-0026R-E4) |
660,4 | R - Rechts | ab 94,35 € |
|
10255351 (DZ9308-0028L-E4) |
711,2 | L - Links | ab 98,93 € |
|
10255352 (DZ9308-0028R-E4) |
711,2 | R - Rechts | ab 98,93 € |
|
10255353 (DZ9308-0030L-E4) |
762,0 | L - Links | ab 105,02 € |
|
10255354 (DZ9308-0030R-E4) |
762,0 | R - Rechts | ab 105,02 € |
|
10255355 (DZ9308-0032L-E4) |
812,8 | L - Links | ab 111,53 € |
|
10255356 (DZ9308-0032R-E4) |
812,8 | R - Rechts | ab 111,53 € |
|
10255357 (DZ9308-0034L-E4) |
863,6 | L - Links | ab 131,88 € |
|
10255358 (DZ9308-0034R-E4) |
863,6 | R - Rechts | ab 131,88 € |
|
10255359 (DZ9308-0036L-E4) |
914,4 | L - Links | ab 135,63 € |
|
10255360 (DZ9308-0036R-E4) |
914,4 | R - Rechts | ab 135,63 € |
|
10255361 (DZ9308-0040L-E4) |
1016,0 | L - Links | ab 158,23 € |
|
10255362 (DZ9308-0040R-E4) |
1016,0 | R - Rechts | ab 158,23 € |
|
10255363 (DZ9308-0042L-E4) |
1066,8 | L - Links | ab 171,26 € |
|
10255364 (DZ9308-0042R-E4) |
1066,8 | R - Rechts | ab 171,26 € |
|
10323234 (DZ9308-0044L-E4) |
1117,6 | L - Links | ab 185,54 € |
|
10323235 (DZ9308-0044R-E4) |
1117,6 | R - Rechts | ab 185,54 € |
|
10255365 (DZ9308-0048L-E4) |
1219,2 | L - Links | ab 211,89 € |
|
10255366 (DZ9308-0048R-E4) |
1219,2 | R - Rechts | ab 211,89 € |
|
10255367 (DZ9308-0054L-E4) |
1371,6 | L - Links | ab 237,81 € |
|
10255368 (DZ9308-0054R-E4) |
1371,6 | R - Rechts | ab 237,81 € |
|
10255369 (DZ9308-0060L-E4) |
1524,0 | L - Links | ab 280,29 € |
|
10255370 (DZ9308-0060R-E4) |
1524,0 | R - Rechts | ab 280,29 € |
