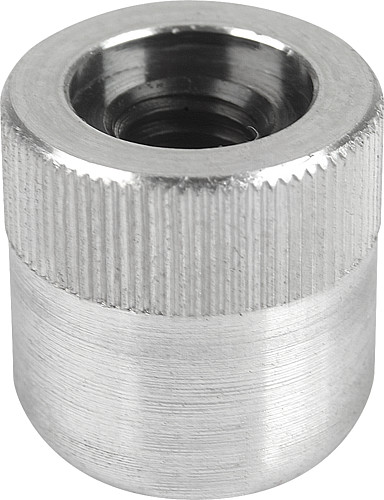

NLM 03332_A Federnde Seitendruckstücke ohne Druckbolzen Form A
Artikelnummer: 10108456
Hersteller: Norelem
Herstellerartikelnummer: 03332-31054
Artikel ist in 9 Varianten verfügbar. Diese unterscheiden sich in ihren Merkmalen.
zzgl. Mwst. und Versandkosten
Hinweis: Fügen Sie auch Artikel
dem Warenkorb hinzu, um sich
ein Angebot erstellen zu lassen.
Beschreibung
Werkstoff:
Hülse Aluminium. Aufnahmescheibe Stahl, gehärtet und brüniert. Feder aus Stahl.
Ausführung:
Hülse blau verzinkt.
Hinweis:
Je nach Anwendungsfall kann der Druckbolzen selber gefertigt und in die Gewindebohrung der Aufnahmescheibe eingeschraubt werden.

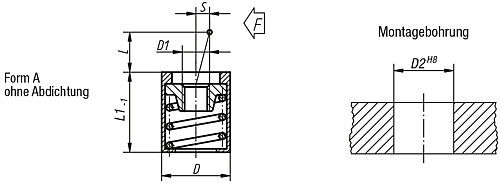

Bei Ausnutzung von Hub (S) und der zugehörenden Länge (L) ist der entsprechende Seitendruck (F) erreichbar.
Die Form B ist zusätzlich mit einer Abdichtung gegen das Eindringen von Spänen und Schmutz ausgestattet.
Eigenschaften
| Form : | A |
| D : | 10 |
| L : | 4 |
| D2 : | 10 |
| L1 : | 12 |
| S : | 1,6 |
| D1 : | M4 |
| Gewicht ca. kg : | 0,004 |
| F ca. N : | 20 |
Artikelvarianten
| Variante | Form | D | L | D2 | L1 | S | D1 | Gewicht ca. kg | F ca. N | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
| A | 10 | 4 | 10 | 12 | 1,6 | M4 | 0,004 | 20 |
5,69 €
|
|
| A | 10 | 4 | 10 | 12 | 1,6 | M4 | 0,004 | 50 |
5,69 €
|
|
| A | 10 | 4 | 10 | 12 | 1,6 | M4 | 0,004 | 100 |
5,69 €
|
|
| A | 10 | 7,5 | 10 | 12 | 2 | M4 | 0,004 | 40 |
6,05 €
|
|
| A | 10 | 7,5 | 10 | 12 | 2 | M4 | 0,004 | 75 |
6,05 €
|
|
| A | 10 | 7,5 | 10 | 12 | 2 | M4 | 0,004 | 150 |
6,05 €
|
|
| A | 16 | 11,5 | 16 | 18 | 3,2 | M6 | 0,010 | 100 |
7,10 €
|
|
| A | 16 | 11,5 | 16 | 18 | 3,2 | M6 | 0,010 | 200 |
7,10 €
|
|
| A | 16 | 11,5 | 16 | 18 | 3,2 | M6 | 0,010 | 300 |
7,10 €
|
