Produktnummer:
10108461
Herstellernummer:
03332-31068
Hersteller:
Norelem

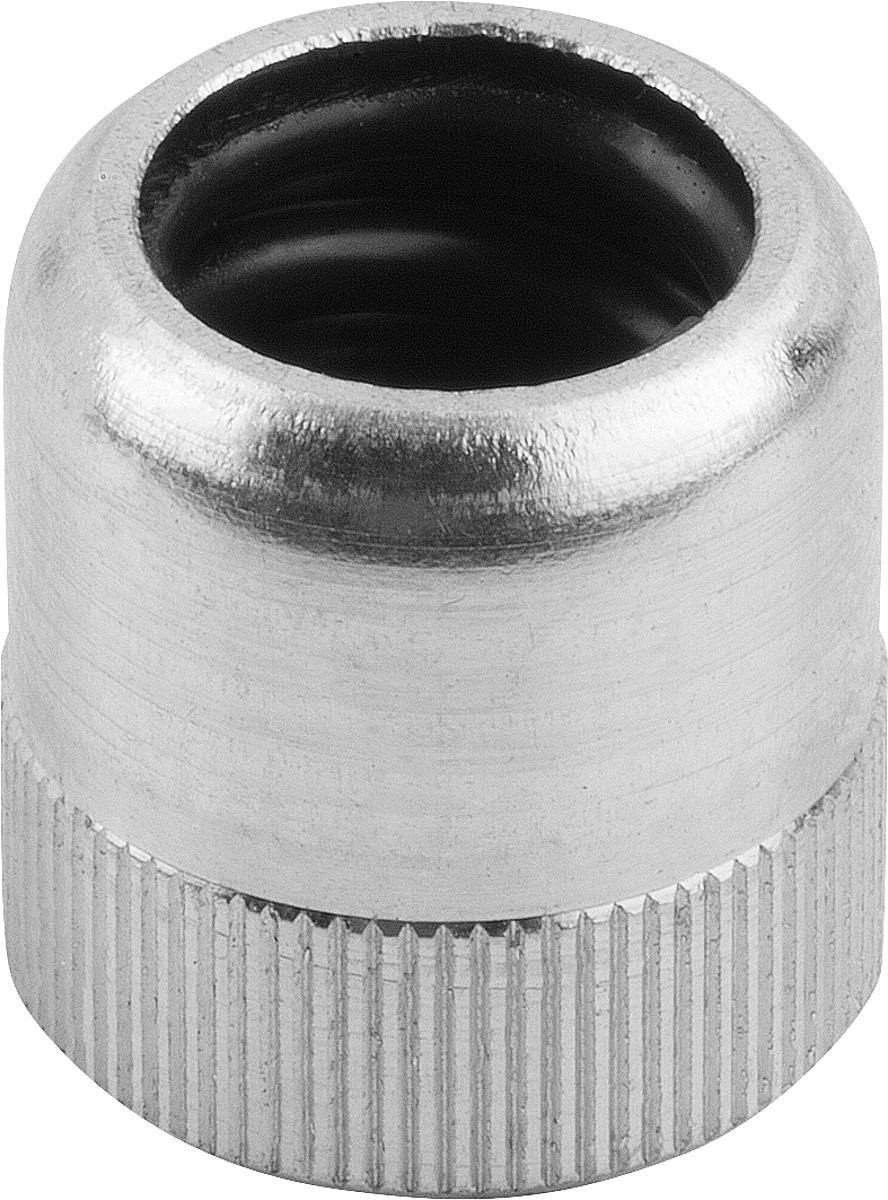

Norelem 03332-31068 FEDERNDES SEITENDRUCKSTÜCK FORM A, OHNE DRUCKBOLZEN, D=10, D
D:
10
D1:
M4
D2:
10
F ca. N:
150
Form:
A
Gewicht ca. kg:
0,004
L:
7,5
L1:
12
S:
2
Produktnummer:
10108461

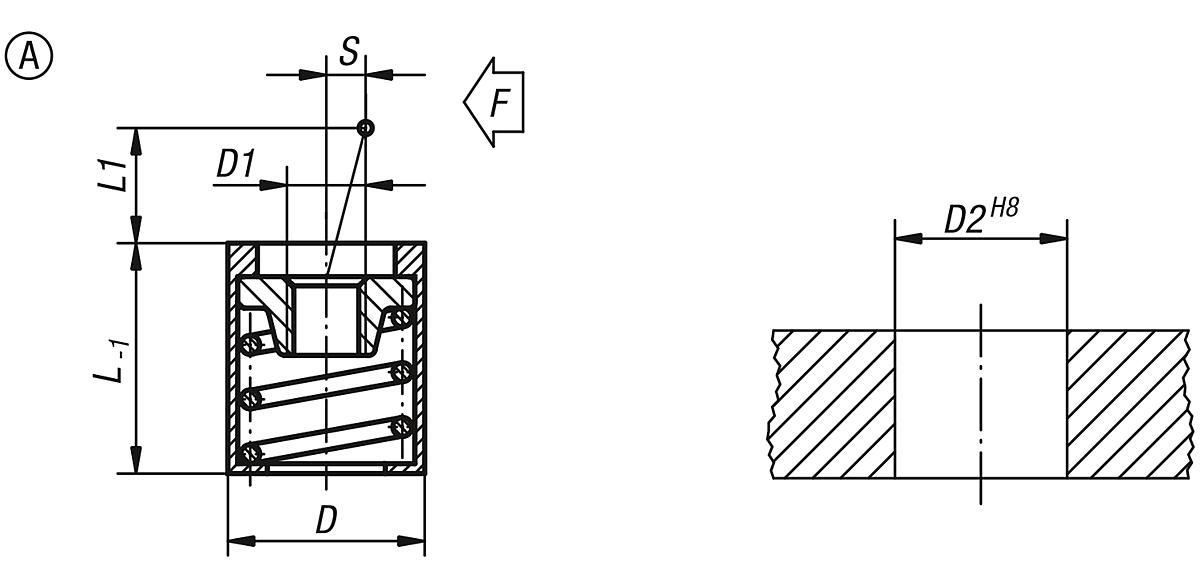

NLM 03332_A Federnde Seitendruckstücke ohne Druckbolzen Form A
Beschreibung
Werkstoff:
Hülse Aluminium. Aufnahmescheibe Stahl, gehärtet und brüniert. Feder aus Stahl.
Ausführung:
Hülse blau verzinkt.
Hinweis:
Je nach Anwendungsfall kann der Druckbolzen selber gefertigt und in die Gewindebohrung der Aufnahmescheibe eingeschraubt werden.
Bei Ausnutzung von Hub (S) und der zugehörenden Länge (L) ist der entsprechende Seitendruck (F) erreichbar.
Die Form B ist zusätzlich mit einer Abdichtung gegen das Eindringen von Spänen und Schmutz ausgestattet.
Hülse Aluminium. Aufnahmescheibe Stahl, gehärtet und brüniert. Feder aus Stahl.
Ausführung:
Hülse blau verzinkt.
Hinweis:
Je nach Anwendungsfall kann der Druckbolzen selber gefertigt und in die Gewindebohrung der Aufnahmescheibe eingeschraubt werden.
Bei Ausnutzung von Hub (S) und der zugehörenden Länge (L) ist der entsprechende Seitendruck (F) erreichbar.
Die Form B ist zusätzlich mit einer Abdichtung gegen das Eindringen von Spänen und Schmutz ausgestattet.
Eigenschaften
| D: | 10 |
|---|---|
| D1: | M4 |
| D2: | 10 |
| F ca. N: | 150 |
| Form: | A |
| Gewicht ca. kg: | 0,004 |
| L: | 7,5 |
| L1: | 12 |
| S: | 2 |
Dokumente
1
| Variante | D | Form | Gewicht ca. kg | L1 | L | D2 | D1 | F ca. N | S | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10108456 (03332-31054) |
10 | A | 0,004 | 12 | 4 | 10 | M4 | 20 | 1,6 | ab 5,86 € |
|
10108457 (03332-31056) |
10 | A | 0,004 | 12 | 4 | 10 | M4 | 50 | 1,6 | ab 5,86 € |
|
10108458 (03332-31058) |
10 | A | 0,004 | 12 | 4 | 10 | M4 | 100 | 1,6 | ab 5,86 € |
|
10108459 (03332-31064) |
10 | A | 0,004 | 12 | 7,5 | 10 | M4 | 40 | 2 | ab 6,23 € |
|
10108460 (03332-31066) |
10 | A | 0,004 | 12 | 7,5 | 10 | M4 | 75 | 2 | ab 6,23 € |
|
10108461 (03332-31068) |
10 | A | 0,004 | 12 | 7,5 | 10 | M4 | 150 | 2 | ab 6,23 € |
|
10108462 (03332-31104) |
16 | A | 0,010 | 18 | 11,5 | 16 | M6 | 100 | 3,2 | ab 7,31 € |
|
10108463 (03332-31106) |
16 | A | 0,010 | 18 | 11,5 | 16 | M6 | 200 | 3,2 | ab 7,31 € |
|
10108464 (03332-31108) |
16 | A | 0,010 | 18 | 11,5 | 16 | M6 | 300 | 3,2 | ab 7,31 € |
