Produktnummer:
10108460
Herstellernummer:
03332-31066
Hersteller:
Norelem

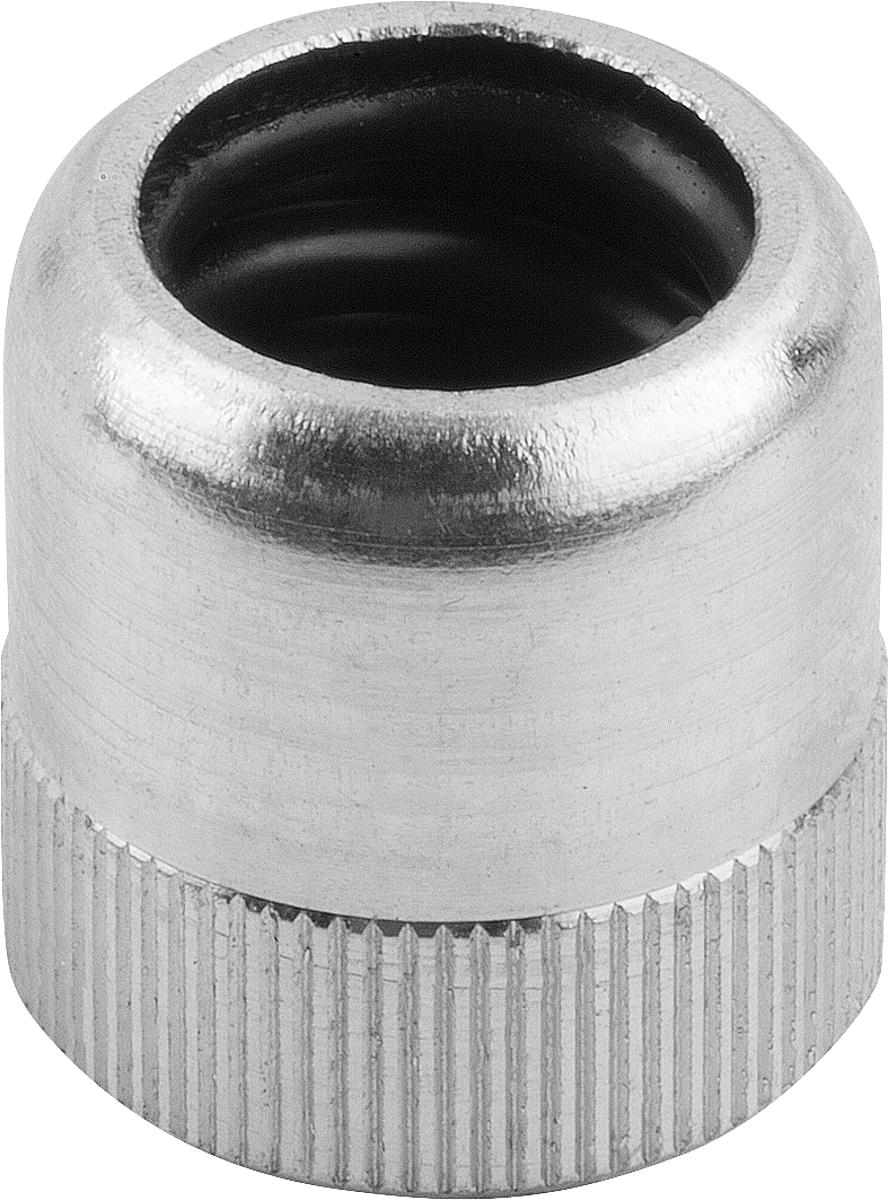

Norelem 03332-31066 FEDERNDES SEITENDRUCKSTÜCK FORM A, OHNE DRUCKBOLZEN, D=10, D
D:
10
D1:
M4
D2:
10
F ca. N:
75
Form:
A
Gewicht ca. kg:
0,004
L:
7,5
L1:
12
S:
2
Produktnummer:
10108460
NLM 03332_A Federnde Seitendruckstücke ohne Druckbolzen Form A
Beschreibung
Werkstoff:
Hülse Aluminium. Aufnahmescheibe Stahl, gehärtet und brüniert. Feder aus Stahl.
Ausführung:
Hülse blau verzinkt.
Hinweis:
Je nach Anwendungsfall kann der Druckbolzen selber gefertigt und in die Gewindebohrung der Aufnahmescheibe eingeschraubt werden.
Bei Ausnutzung von Hub (S) und der zugehörenden Länge (L) ist der entsprechende Seitendruck (F) erreichbar.
Die Form B ist zusätzlich mit einer Abdichtung gegen das Eindringen von Spänen und Schmutz ausgestattet.
Hülse Aluminium. Aufnahmescheibe Stahl, gehärtet und brüniert. Feder aus Stahl.
Ausführung:
Hülse blau verzinkt.
Hinweis:
Je nach Anwendungsfall kann der Druckbolzen selber gefertigt und in die Gewindebohrung der Aufnahmescheibe eingeschraubt werden.
Bei Ausnutzung von Hub (S) und der zugehörenden Länge (L) ist der entsprechende Seitendruck (F) erreichbar.
Die Form B ist zusätzlich mit einer Abdichtung gegen das Eindringen von Spänen und Schmutz ausgestattet.
Eigenschaften
| D: | 10 |
|---|---|
| D1: | M4 |
| D2: | 10 |
| F ca. N: | 75 |
| Form: | A |
| Gewicht ca. kg: | 0,004 |
| L: | 7,5 |
| L1: | 12 |
| S: | 2 |
Dokumente
1
| Variante | D | Form | Gewicht ca. kg | L1 | L | D2 | D1 | F ca. N | S | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10108456 (03332-31054) |
10 | A | 0,004 | 12 | 4 | 10 | M4 | 20 | 1,6 | ab 5,86 € |
|
10108457 (03332-31056) |
10 | A | 0,004 | 12 | 4 | 10 | M4 | 50 | 1,6 | ab 5,86 € |
|
10108458 (03332-31058) |
10 | A | 0,004 | 12 | 4 | 10 | M4 | 100 | 1,6 | ab 5,86 € |
|
10108459 (03332-31064) |
10 | A | 0,004 | 12 | 7,5 | 10 | M4 | 40 | 2 | ab 6,23 € |
|
10108460 (03332-31066) |
10 | A | 0,004 | 12 | 7,5 | 10 | M4 | 75 | 2 | ab 6,23 € |
|
10108461 (03332-31068) |
10 | A | 0,004 | 12 | 7,5 | 10 | M4 | 150 | 2 | ab 6,23 € |
|
10108462 (03332-31104) |
16 | A | 0,010 | 18 | 11,5 | 16 | M6 | 100 | 3,2 | ab 7,31 € |
|
10108463 (03332-31106) |
16 | A | 0,010 | 18 | 11,5 | 16 | M6 | 200 | 3,2 | ab 7,31 € |
|
10108464 (03332-31108) |
16 | A | 0,010 | 18 | 11,5 | 16 | M6 | 300 | 3,2 | ab 7,31 € |
