Produktnummer:
10349762
Herstellernummer:
020-011-011DE
Hersteller:
DESTACO

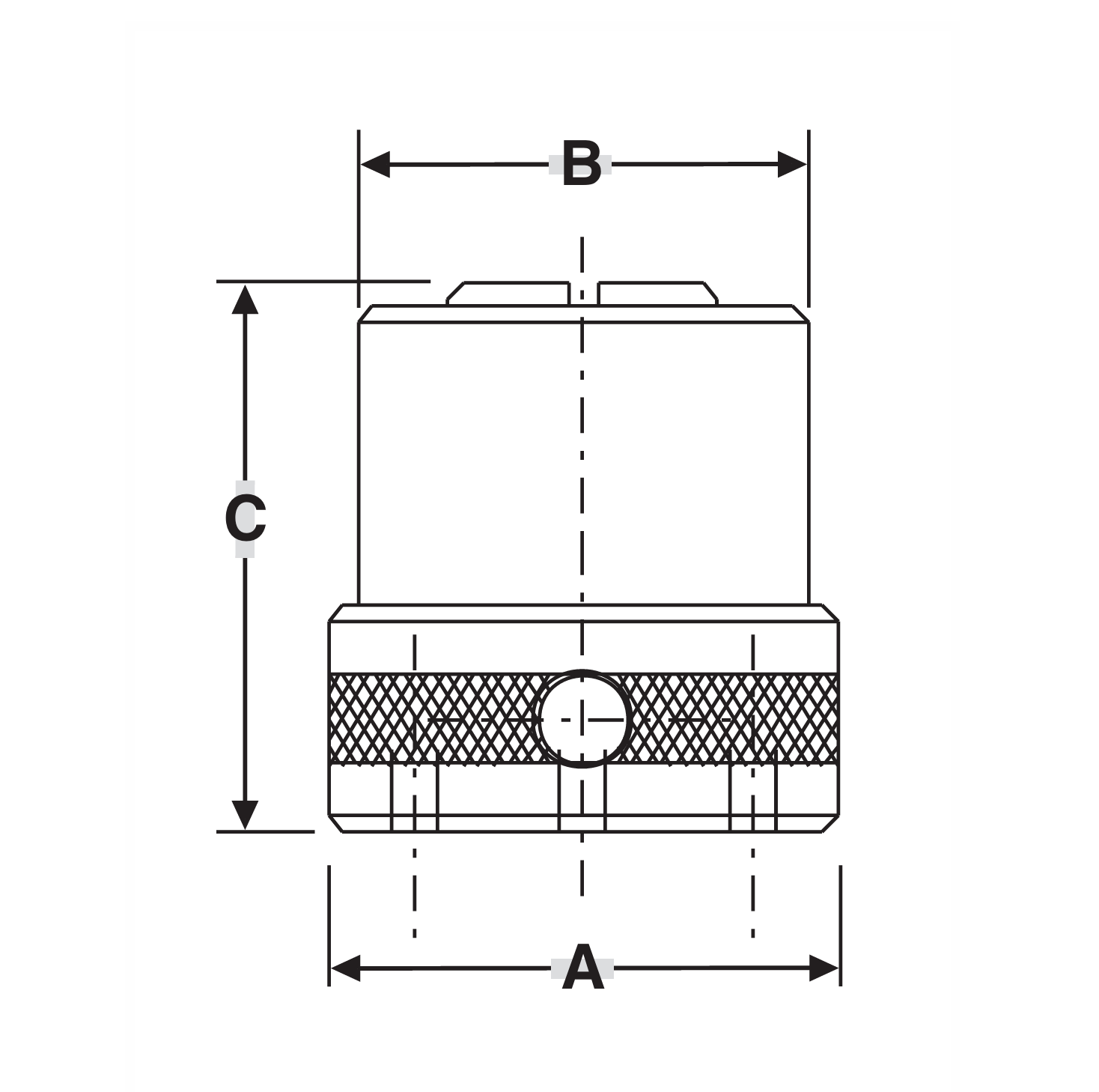

DESTACO 020-011-011DE Hohlkolbenzylinder, einfachwirkend (Rundversion) Bei Betriebsdruck 200 bar / Spannkraft 19,5kN, Anschluss SAE #2, Hub max. 10mm
A:
54,1
Anschlussgewinde:
SAE #2
B:
47,8
C:
57,2
Hub S max. [mm]:
10
Spannkraft bei 200 bar [kN]:
19,5
Typ:
Rundversion
Ölbedarf/ Hub [cm³]:
9,0
| Anzahl | Preis* |
|---|---|
| Bis 2 |
672,34 €
|
| Bis 4 |
646,79 €
|
| Bis 9 |
638,72 €
|
| Bis 19 |
619,56 €
|
| Ab 20 |
605,11 €
|
Produktnummer:
10349762
DESTACO 020 Serie Hohlkolbenzylinder, einfachwirkend, Betriebsdruck max. 240 bar / min. 100 bar, Spannkraft max. 53,7kN
Beschreibung
Hydraulische Kraftspanner | Hohlkolbenzylinder

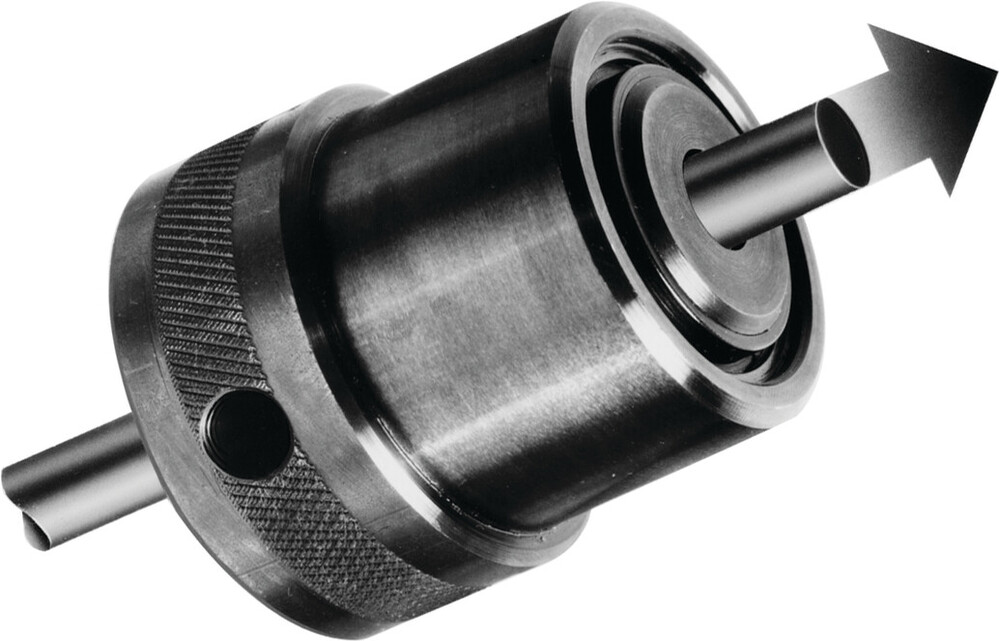

Durch das Einführen einer Stange durch den hohlen Kolben können diese Zylinder je nach Ausrichtung des Rohlings drücken oder ziehen. Sie betätigen Stangen jeder Länge oder Form und sind besonders effektiv, um Kraft an entfernte Stellen zu übertragen. Dank der größeren Kolbenfläche erzeugen diese Hohlkolbenzylinder höhere Kräfte.
Typische Anwendungen der DESTACO 020 Hohlkolbenzylinder
Die Hohlkolbenzylinder der DESTACO 020 Serie werden überall dort eingesetzt, wo präzise Spann-, Zug- oder Druckkräfte benötigt werden. Durch den durchgehenden Kolben ermöglichen sie eine flexible Kraftübertragung – ideal für:
• Hydraulisches Spannen von Werkstücken in Vorrichtungen, CNC-Bearbeitung oder Montageprozessen
• Übertragung von Kräften auf schwer zugängliche oder entfernte Punkte mittels durchgesteckter Stange
• Zug- und Druckanwendungen wie Ausrichten, Positionieren, Pressen oder Herausziehen von Bauteilen
• Nachrüstung bestehender mechanischer Spannsysteme auf hydraulische Technik ohne großen Konstruktionsaufwand
• Automatisierte Spann- und Haltesysteme in Serienfertigung, Montageanlagen und Robotikanwendungen
• Betätigung von langen oder kundenspezifisch geformten Stangen, um Kräfte gezielt in Vorrichtungen einzuleiten
Durch den größeren Kolbendurchmesser erreichen die Hohlkolbenzylinder der 020 Serie hohe Spannkräfte, eignen sich für robuste Industrieanwendungen und bieten maximale Flexibilität bei der Konstruktion von Spannvorrichtungen.
Eigenschaften:
• Größerer Kolbendurchmesser für höhere Spannkräfte
• Hochgehärteter Kolben und Stange aus Stahl
• Einfachwirkend für unkomplizierte Hydraulikanschlüsse
• Optionale Gewindeeinsätze verfügbar
• Optionale Montageplatte, ermöglicht die Befestigung des Zylinders mit nur einer Schraube
Durch das Einführen einer Stange durch den hohlen Kolben können diese Zylinder je nach Ausrichtung des Rohlings drücken oder ziehen. Sie betätigen Stangen jeder Länge oder Form und sind besonders effektiv, um Kraft an entfernte Stellen zu übertragen. Dank der größeren Kolbenfläche erzeugen diese Hohlkolbenzylinder höhere Kräfte.
Typische Anwendungen der DESTACO 020 Hohlkolbenzylinder
Die Hohlkolbenzylinder der DESTACO 020 Serie werden überall dort eingesetzt, wo präzise Spann-, Zug- oder Druckkräfte benötigt werden. Durch den durchgehenden Kolben ermöglichen sie eine flexible Kraftübertragung – ideal für:
• Hydraulisches Spannen von Werkstücken in Vorrichtungen, CNC-Bearbeitung oder Montageprozessen
• Übertragung von Kräften auf schwer zugängliche oder entfernte Punkte mittels durchgesteckter Stange
• Zug- und Druckanwendungen wie Ausrichten, Positionieren, Pressen oder Herausziehen von Bauteilen
• Nachrüstung bestehender mechanischer Spannsysteme auf hydraulische Technik ohne großen Konstruktionsaufwand
• Automatisierte Spann- und Haltesysteme in Serienfertigung, Montageanlagen und Robotikanwendungen
• Betätigung von langen oder kundenspezifisch geformten Stangen, um Kräfte gezielt in Vorrichtungen einzuleiten
Durch den größeren Kolbendurchmesser erreichen die Hohlkolbenzylinder der 020 Serie hohe Spannkräfte, eignen sich für robuste Industrieanwendungen und bieten maximale Flexibilität bei der Konstruktion von Spannvorrichtungen.
Eigenschaften:
• Größerer Kolbendurchmesser für höhere Spannkräfte
• Hochgehärteter Kolben und Stange aus Stahl
• Einfachwirkend für unkomplizierte Hydraulikanschlüsse
• Optionale Gewindeeinsätze verfügbar
• Optionale Montageplatte, ermöglicht die Befestigung des Zylinders mit nur einer Schraube
Eigenschaften
| A: | 54,1 |
|---|---|
| Anschlussgewinde: | SAE #2 |
| B: | 47,8 |
| C: | 57,2 |
| Hub S max. [mm]: | 10 |
| Spannkraft bei 200 bar [kN]: | 19,5 |
| Typ: | Rundversion |
| Ölbedarf/ Hub [cm³]: | 9,0 |
Dokumente
1
| Variante | Hub S max. [mm] | Typ | Anschlussgewinde | Ölbedarf/ Hub [cm³] | Spannkraft bei 200 bar [kN] | B | A | C | Preis |
|---|---|---|---|---|---|---|---|---|---|
|
10349763 (020-012-021DE) |
13 | Rundversion | SAE #4 | 22,1 | 36 | 66,8 | 76,2 | 73,2 | ab 1.104,87 € |
|
10349762 (020-011-011DE) |
10 | Rundversion | SAE #2 | 9,0 | 19,5 | 47,8 | 54,1 | 57,2 | ab 672,34 € |
|
10349764 (020-013-031DE) |
16 | Rundversion | SAE #4 | 41,1 | 53,7 | 76,2 | 82,6 | 92,2 | ab 918,89 € |
Produktgalerie überspringen
Ähnliche Produkte

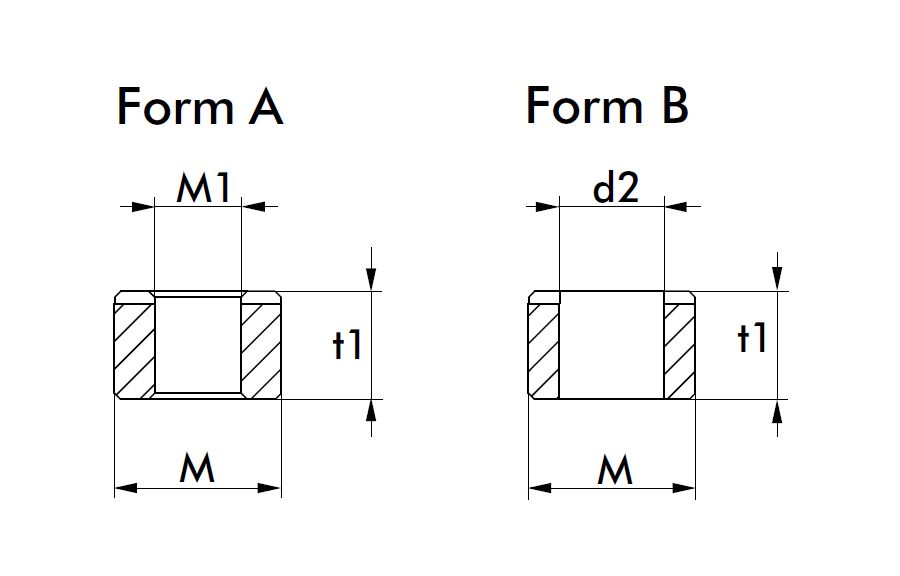

DESTACO 705633-D Zubehör Kolbeneinsätze, M1 M20, M M36x1,5, Form A: mit Innengewinde (M1), passend zu Hohlkolbenzylinder 70550…/ 723E51…
Form A: Innengewinde (M1)Form B: Durchgangsbohrung (d2)
Auf Anfrage

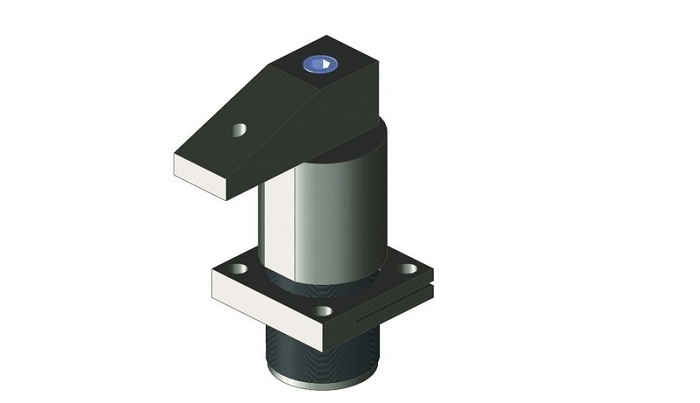

DESTACO 726D25221-2 Hydraulik-Schwenkspannelemente doppeltwirkend , rechtsschwenkend Druckbereich min. 100 bar bis max. 250 bar, Spannbereich 10mm ( Einschraubversion Standard)
