Produktnummer:
10302241
Herstellernummer:
035-132-190
Hersteller:
DESTACO

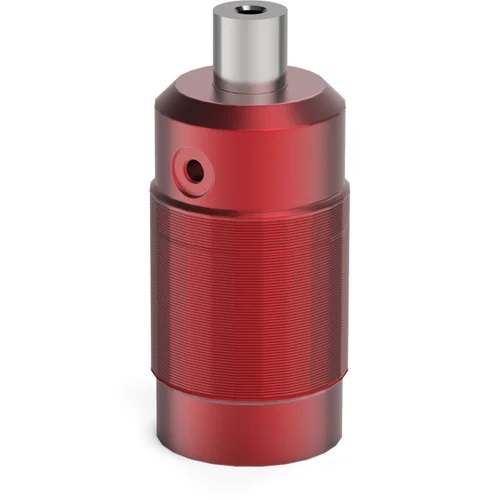

DESTACO 035-132-190 Pneumatischer Schwenkspanner (Zugspanner), mit Außengewinde, Kolben 32mm, rechtsschwenkend (RH)
Ausführung (Form):
035-1: mit Aussengewinde
Gesamthub:
28,8
Kolben Ø:
32
Schwenkrichtung:
RH - rechtsschwenkend
Spannkraft bei 5 bar (72PSI) (N):
133
| Anzahl | Stückpreis |
|---|---|
| Bis 2 |
556,37 €*
|
| Bis 4 |
528,83 €*
|
| Bis 9 |
500,73 €*
|
| Bis 14 |
485,71 €*
|
| Bis 19 |
445,10 €*
|
| Bis 24 |
431,74 €*
|
| Ab 25 |
417,28 €*
|
Produktnummer:
10302241
DESTACO 035 Serie Pneumatische Schwenkpanner/Zugspanner mit Außengewinde- oder Flanschbefestigung
Beschreibung
Pneumatik-Schwenkspanner (Zugspanner) der Serie 035 wurden für Anwendungen entwickelt, die keine hydraulische Leistung erfordern. Sie sprechen sehr schnell an und erzeugen mit komprimierter Umgebungsluft bis zu 23 kg Spannkraft. Es gibt sie in zwei Versionen: Erstens doppelt gesichert für extra hohe Steifigkeit, wobei der Spannarm entlang des Kolbenschafts verschraubt ist. Zweitens mit der Option einer Außengewinde- oder Flanschbefestigung.
Märkte:
• Automobilindustrie
• Lebensmittel und Verpackung
• Industrie
Produktmerkmale:
• Verfüg bar mit Außengewinde oder mit niedriger Flanschbefestigung
• Kleine Bauweise
• Extra starke Spannarmbefestigung, verklemmt und verschraubt mit der Kolbenstange
Anwendungsbereiche:
• Schweißen
• Montieren
• Leichte maschinelle Bearbeitung
Märkte:
• Automobilindustrie
• Lebensmittel und Verpackung
• Industrie
Produktmerkmale:
• Verfüg bar mit Außengewinde oder mit niedriger Flanschbefestigung
• Kleine Bauweise
• Extra starke Spannarmbefestigung, verklemmt und verschraubt mit der Kolbenstange
Anwendungsbereiche:
• Schweißen
• Montieren
• Leichte maschinelle Bearbeitung
Eigenschaften
| Ausführung (Form): | 035-1: mit Aussengewinde |
|---|---|
| Ersatz Dichtungssatz: | 905517 |
| Gesamthub: | 28,8 |
| Kolben Ø: | 32 |
| Modell: | 035-132-190 |
| Schwenkhub (mm): | 14,3 |
| Schwenkrichtung: | RH - rechtsschwenkend |
| Spannhub (mm): | 14,5 |
| Spannkraft bei 5 bar (72PSI) (N): | 133 |
Dokumente
2
Bitte einloggen, um CAD-Daten herunterladen zu können.
| Variante | Schwenkrichtung | Gesamthub | Kolben Ø | Spannkraft bei 5 bar (72PSI) (N) | Ausführung (Form) | Preis |
|---|---|---|---|---|---|---|
|
10302239 (035-125-190) |
RH - rechtsschwenkend | 26,3 | 25 | 89 | 035-1: mit Aussengewinde | ab 437,60 € |
|
10302247 (035-225-190) |
RH - rechtsschwenkend | 26,7 | 25 | 89 | 035-2: mit Flansch | ab 456,84 € |
|
10302248 (035-225-290) |
LH - linksschwenkend | 26,7 | 25 | 89 | 035-2: mit Flansch | ab 456,84 € |
|
10302249 (035-232-190) |
RH - rechtsschwenkend | 26,8 | 32 | 133 | 035-2: mit Flansch | ab 471,21 € |
|
10302250 (035-232-290) |
LH - linksschwenkend | 26,8 | 32 | 133 | 035-2: mit Flansch | ab 471,21 € |
|
10302240 (035-125-290) |
LH - linksschwenkend | 26,3 | 25 | 89 | 035-1: mit Aussengewinde | ab 481,38 € |
|
10302251 (035-240-190) |
RH - rechtsschwenkend | 27,7 | 40 | 267 | 035-2: mit Flansch | ab 492,27 € |
|
10302252 (035-240-290) |
LH - linksschwenkend | 27,7 | 40 | 267 | 035-2: mit Flansch | ab 541,51 € |
|
10302241 (035-132-190) |
RH - rechtsschwenkend | 28,8 | 32 | 133 | 035-1: mit Aussengewinde | ab 556,37 € |
|
10302242 (035-132-290) |
LH - linksschwenkend | 28,8 | 32 | 133 | 035-1: mit Aussengewinde | ab 556,37 € |
|
10302253 (035-250-190) |
RH - rechtsschwenkend | 28,8 | 50 | 307 | 035-2: mit Flansch | ab 605,87 € |
|
10302254 (035-250-290) |
LH - linksschwenkend | 28,8 | 50 | 307 | 035-2: mit Flansch | ab 605,87 € |
|
10302243 (035-140-190) |
RH - rechtsschwenkend | 30,4 | 40 | 267 | 035-1: mit Aussengewinde | ab 625,92 € |
|
10302244 (035-140-290) |
LH - linksschwenkend | 30,4 | 40 | 267 | 035-1: mit Aussengewinde | ab 625,92 € |
|
10302245 (035-150-190) |
RH - rechtsschwenkend | 30,0 | 50 | 307 | 035-1: mit Aussengewinde | ab 739,60 € |
|
10302246 (035-150-290) |
LH - linksschwenkend | 30,0 | 50 | 307 | 035-1: mit Aussengewinde | ab 739,60 € |
