Produktnummer:
10206798
Herstellernummer:
23120.0010
Hersteller:
Halder

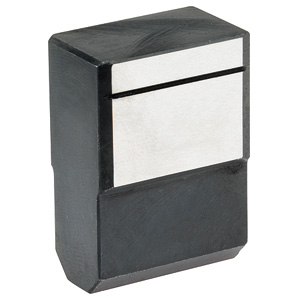

DIN 6323 23120.0010 Loser Nutenstein 12 x 10, Form A, b1 > b2
Form:
A
Nutenmaß Maschine b2 h6:
10
Nutenmaß Vorrichtung b1 h6:
12
| Anzahl | Preis* |
|---|---|
| Bis 17 |
23,85 €
|
| Bis 24 |
21,47 €
|
| Bis 31 |
19,08 €
|
| Ab 32 |
17,57 €
|
Produktnummer:
10206798
DIN 6323 Lose Nutensteine
Beschreibung

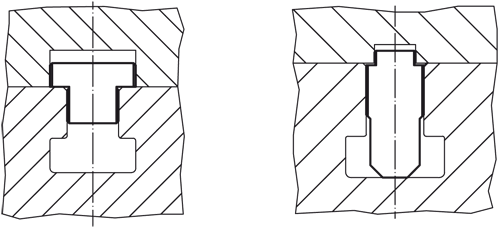

Zum Ausrichten von Vorrichtungen und Spannzeugen auf Maschinentischen mit T-Nuten nach DIN 650. Gegenüber den angeschraubten, überstehenden, festen und flachen Nutensteinen haben sie den Vorteil, dass die Maschinentische nicht beschädigt werden können, da sie erst nach dem groben Ausrichten seitlich eingeschoben werden.

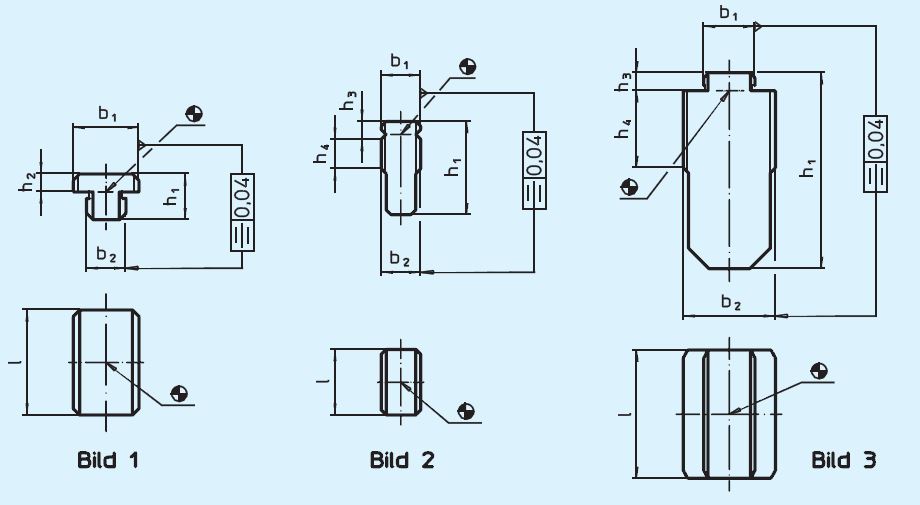

Form A: b1 > b2
Form B: b1 = b2
Form C: b1 < b2
Werkstoff: Stahl, einsatzgehärtet brüniert, geschliffen
Form A: b1 > b2
Form B: b1 = b2
Form C: b1 < b2
Werkstoff: Stahl, einsatzgehärtet brüniert, geschliffen
Eigenschaften
| Form: | A |
|---|---|
| Gewicht (g): | 20 |
| Nutenmaß Maschine b2 h6: | 10 |
| Nutenmaß Vorrichtung b1 h6: | 12 |
| h1: | 12,0 |
| h2: | 3,6 |
| h3: | - |
| h4: | - |
| l: | 20 |
Dokumente
1
| Variante | Form | Nutenmaß Vorrichtung b1 h6 | Nutenmaß Maschine b2 h6 | Preis |
|---|---|---|---|---|
|
10206799 (23120.0011) |
B | 12 | 12 | ab 18,85 € |
|
10206798 (23120.0010) |
A | 12 | 10 | ab 23,85 € |
|
10206804 (23120.0020) |
B | 20 | 20 | ab 26,50 € |
|
10206800 (23120.0012) |
A | 20 | 12 | ab 27,65 € |
|
10206801 (23120.0014) |
A | 20 | 14 | ab 27,65 € |
|
10206802 (23120.0016) |
A | 20 | 16 | ab 27,65 € |
|
10206803 (23120.0018) |
A | 20 | 18 | ab 27,65 € |
|
10206805 (23120.0022) |
C | 20 | 22 | ab 43,45 € |
|
10206806 (23120.0028) |
C | 20 | 28 | ab 51,80 € |
|
10206807 (23120.0036) |
C | 20 | 36 | ab 75,20 € |
