Produktnummer:
10206804
Herstellernummer:
23120.0020
Hersteller:
Halder

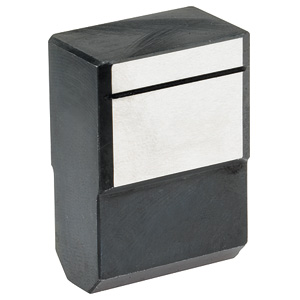

DIN 6323 23120.0020 Loser Nutenstein 20 x 20, Form B, b1 = b2
Form:
B
Nutenmaß Maschine b2 h6:
20
Nutenmaß Vorrichtung b1 h6:
20
| Anzahl | Preis* |
|---|---|
| Bis 15 |
26,50 €
|
| Bis 22 |
23,85 €
|
| Bis 28 |
21,20 €
|
| Ab 29 |
19,53 €
|
Produktnummer:
10206804
DIN 6323 Lose Nutensteine
Beschreibung

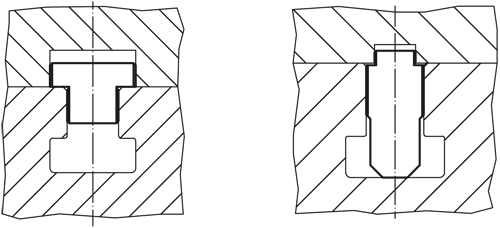

Zum Ausrichten von Vorrichtungen und Spannzeugen auf Maschinentischen mit T-Nuten nach DIN 650. Gegenüber den angeschraubten, überstehenden, festen und flachen Nutensteinen haben sie den Vorteil, dass die Maschinentische nicht beschädigt werden können, da sie erst nach dem groben Ausrichten seitlich eingeschoben werden.

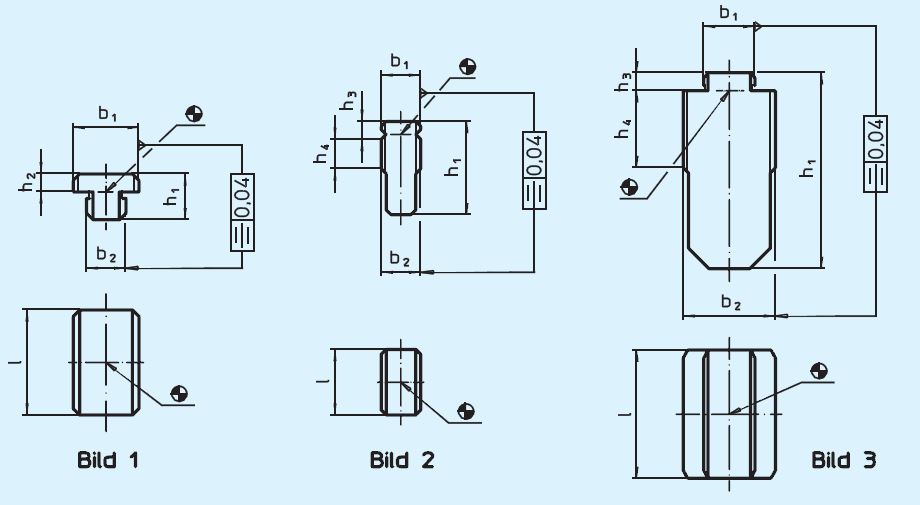

Form A: b1 > b2
Form B: b1 = b2
Form C: b1 < b2
Werkstoff: Stahl, einsatzgehärtet brüniert, geschliffen
Form A: b1 > b2
Form B: b1 = b2
Form C: b1 < b2
Werkstoff: Stahl, einsatzgehärtet brüniert, geschliffen
Eigenschaften
| Form: | B |
|---|---|
| Gewicht (g): | 202 |
| Nutenmaß Maschine b2 h6: | 20 |
| Nutenmaß Vorrichtung b1 h6: | 20 |
| h1: | 45,5 |
| h2: | - |
| h3: | 7,0 |
| h4: | 16 |
| l: | 32 |
Dokumente
1
| Variante | Form | Nutenmaß Vorrichtung b1 h6 | Nutenmaß Maschine b2 h6 | Preis |
|---|---|---|---|---|
|
10206799 (23120.0011) |
B | 12 | 12 | ab 18,85 € |
|
10206798 (23120.0010) |
A | 12 | 10 | ab 23,85 € |
|
10206804 (23120.0020) |
B | 20 | 20 | ab 26,50 € |
|
10206800 (23120.0012) |
A | 20 | 12 | ab 27,65 € |
|
10206801 (23120.0014) |
A | 20 | 14 | ab 27,65 € |
|
10206802 (23120.0016) |
A | 20 | 16 | ab 27,65 € |
|
10206803 (23120.0018) |
A | 20 | 18 | ab 27,65 € |
|
10206805 (23120.0022) |
C | 20 | 22 | ab 43,45 € |
|
10206806 (23120.0028) |
C | 20 | 28 | ab 51,80 € |
|
10206807 (23120.0036) |
C | 20 | 36 | ab 75,20 € |
