Produktnummer: 10212709
Herstellernummer: 22150.1125

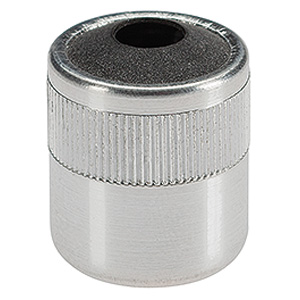

Halder 22150.1125 Seitendruckstück glatt mit Abdichtung, Ø 10 x M 4 / 40 N mit Innengewinde

Federkraft F max. N~: 40 d1: 10 d2: M4
Anzahl Preis*
Bis 65
6,45 €
Bis 91
5,81 €
Bis 117
5,16 €
Ab 118
4,75 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Stück
VPE: 1 Stück
Produktnummer: 10212709

EH 22150 Seitendruckstücke glatt mit Abdichtung, mit Innengewinde

Beschreibung

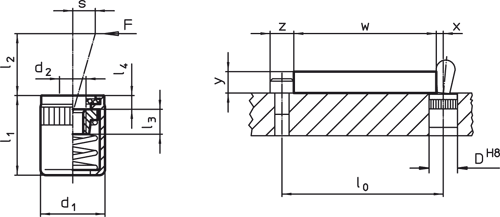

Werkstoff: Hülse: Aluminium Feder: Federstahldraht Gewindescheibe: Stahl, brüniert Dichtung: CR Kennzeichnung: Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt Hinweis: Verwendung zum Positionieren und Andrücken mit Abdichtung gegen Späne und Schmutz. In die Gewindescheibe können individuelle Stifte eingeschraubt werden. Montage durch Einpressen. Temperatureinsatzbereich bis max. 110 °C. Formel zum Berechnen des Achsabstands für die Montagebohrung: l0 = z/2 + w + x l0 = Achsabstand, y = Werkstückhöhe, w = Werkstücklänge, x = Koordinatenmaß, z = Anschlagdurchmesser. Berechnung Maß x für Werkstücke die größer sind als l2 - d2/2: x = d2/2 - s Berechnung Maß x für Werkstücke die kleiner sind als l2 - d2/2: x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Eigenschaften
Federkraft F max. N~: 40
Gewicht (g): 2
d1: 10
d2: M4
l1: 12
l2 (mm): 7,5
l3: 4,5
l4: 1,7
s: 2
Dokumente
1
Variante Federkraft F max. N~ d1 d2 Preis
10212706
(22150.1120) 		20 10 M4 ab 6,10 €
10212707
(22150.1121) 		50 10 M4 ab 6,10 €
10212708
(22150.1122) 		100 10 M4 ab 6,10 €
10212709
(22150.1125) 		40 10 M4 ab 6,45 €
10212710
(22150.1126) 		75 10 M4 ab 6,45 €
10212711
(22150.1127) 		150 10 M4 ab 6,45 €
10212712
(22150.1140) 		100 16 M6 ab 7,35 €
10212713
(22150.1141) 		200 16 M6 ab 7,35 €
10212714
(22150.1142) 		300 16 M6 ab 7,35 €
