Produktnummer:
10212712
Herstellernummer:
22150.1140
Hersteller:
Halder

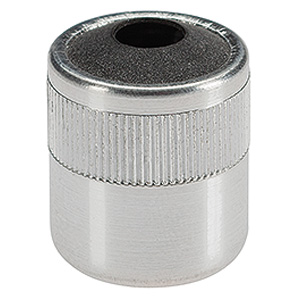

Halder 22150.1140 Seitendruckstück glatt mit Abdichtung, Ø 16 x M 6 / 100 N mit Innengewinde
Federkraft F max. N~:
100
d1:
16
d2:
M6
| Anzahl | Preis* |
|---|---|
| Bis 58 |
7,15 €
|
| Bis 82 |
6,44 €
|
| Bis 105 |
5,72 €
|
| Ab 106 |
5,27 €
|
Produktnummer:
10212712
EH 22150 Seitendruckstücke glatt mit Abdichtung, mit Innengewinde
Beschreibung

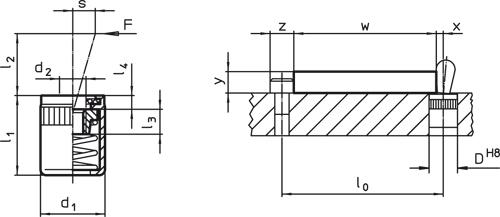

Werkstoff: Hülse: Aluminium Feder: Federstahldraht Gewindescheibe: Stahl, brüniert Dichtung: CR Kennzeichnung: Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt Hinweis: Verwendung zum Positionieren und Andrücken mit Abdichtung gegen Späne und Schmutz. In die Gewindescheibe können individuelle Stifte eingeschraubt werden. Montage durch Einpressen. Temperatureinsatzbereich bis max. 110 °C. Formel zum Berechnen des Achsabstands für die Montagebohrung: l0 = z/2 + w + x l0 = Achsabstand, y = Werkstückhöhe, w = Werkstücklänge, x = Koordinatenmaß, z = Anschlagdurchmesser. Berechnung Maß x für Werkstücke die größer sind als l2 - d2/2: x = d2/2 - s Berechnung Maß x für Werkstücke die kleiner sind als l2 - d2/2: x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Eigenschaften
| Federkraft F max. N~: | 100 |
|---|---|
| Gewicht (g): | 9,6 |
| d1: | 16 |
| d2: | M6 |
| l1: | 18 |
| l2 (mm): | 11,5 |
| l3: | 7,5 |
| l4: | 2 |
| s: | 3,2 |
Dokumente
1
| Variante | d1 | Federkraft F max. N~ | d2 | Preis |
|---|---|---|---|---|
|
10212706 (22150.1120) |
10 | 20 | M4 | ab 5,95 € |
|
10212707 (22150.1121) |
10 | 50 | M4 | ab 5,95 € |
|
10212708 (22150.1122) |
10 | 100 | M4 | ab 5,95 € |
|
10212709 (22150.1125) |
10 | 40 | M4 | ab 6,25 € |
|
10212710 (22150.1126) |
10 | 75 | M4 | ab 6,25 € |
|
10212711 (22150.1127) |
10 | 150 | M4 | ab 6,25 € |
|
10212712 (22150.1140) |
16 | 100 | M6 | ab 7,15 € |
|
10212713 (22150.1141) |
16 | 200 | M6 | ab 7,15 € |
|
10212714 (22150.1142) |
16 | 300 | M6 | ab 7,15 € |
