Produktnummer:
10207287
Herstellernummer:
22630.0028
Hersteller:
Halder
Halder 22630.0028 Aufnahmebolzen Ø 16 x 13, DIN 6321 Form B, kurz
Form:
B
d1 g6:
16
d2 n6:
8
| Anzahl | Preis* |
|---|---|
| Bis 46 |
9,05 €
|
| Bis 64 |
8,15 €
|
| Bis 83 |
7,24 €
|
| Ab 84 |
6,67 €
|
Produktnummer:
10207287
EH 22630 Aufnahme- und Auflagebolzen
Beschreibung

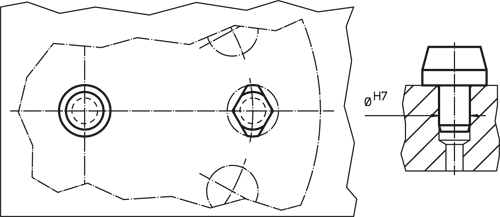

LE70005 Aufnahmebolzen zylindrisch zum Positionieren in Bohrungen mit Passmaß. Auflagebolzen und Aufnahmebolzen zylindrisch auch als Anschläge und Füße verwendbar. Aufnahmebolzen abgeflacht zum Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen oder zur Festlegung von zu positionierenden Teilen in nur eine Richtung.

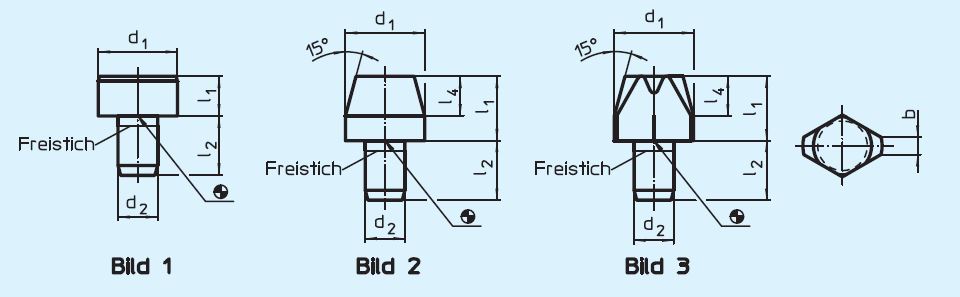

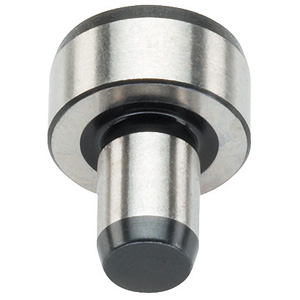

Form A: Auflagebolzen, DIN 6321

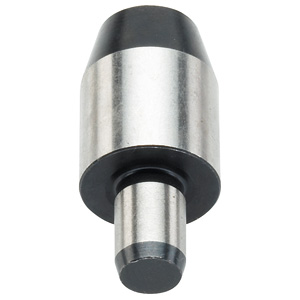

Form B: Aufnahmebolzen, zylindrisch, DIN 6321

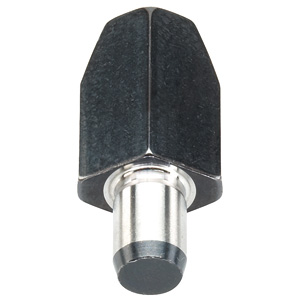

Form C: Aufnahmebolzen, abgeflacht, DIN 6321
Werkstoff: Werkzeugstahl, gehärtet, geschliffen;
Auflagefläche bei Form A ohne Zentrum
Form A: Auflagebolzen, DIN 6321
Form B: Aufnahmebolzen, zylindrisch, DIN 6321
Form C: Aufnahmebolzen, abgeflacht, DIN 6321
Werkstoff: Werkzeugstahl, gehärtet, geschliffen;
Auflagefläche bei Form A ohne Zentrum
Eigenschaften
| Form: | B |
|---|---|
| Gewicht (g) kurz: | 23 |
| Gewicht (g) lang: | 36 |
| b: | - |
| d1 g6: | 16 |
| d2 n6: | 8 |
| l1 kurz: | 13 |
| l1 lang: | 22 |
| l2 (mm): | 12 |
| l4: | 8 |
Dokumente
