Produktnummer:
10207297
Herstellernummer:
22630.0044
Hersteller:
Halder
Halder 22630.0044 Aufnahmebolzen Ø 10 x 10, abgeflacht DIN 6321 Form C, kurz
Form:
C
d1 g6:
10
d2 n6:
6
| Anzahl | Preis* |
|---|---|
| Bis 44 |
9,45 €
|
| Bis 62 |
8,51 €
|
| Bis 79 |
7,56 €
|
| Ab 80 |
6,96 €
|
Produktnummer:
10207297
EH 22630 Aufnahme- und Auflagebolzen
Beschreibung

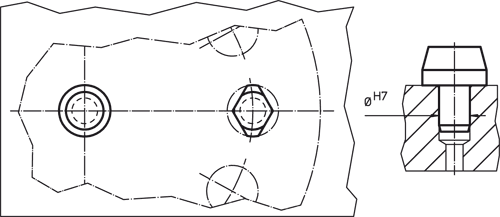

LE70005 Aufnahmebolzen zylindrisch zum Positionieren in Bohrungen mit Passmaß. Auflagebolzen und Aufnahmebolzen zylindrisch auch als Anschläge und Füße verwendbar. Aufnahmebolzen abgeflacht zum Ausgleich von Toleranzen im Abstandsmaß zweier Bohrungen oder zur Festlegung von zu positionierenden Teilen in nur eine Richtung.

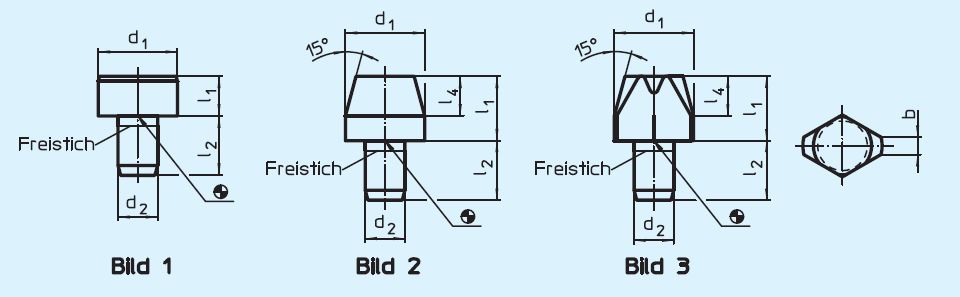

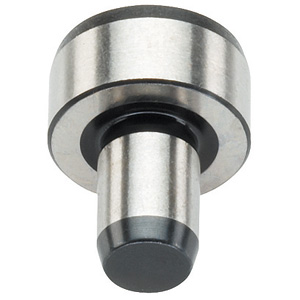

Form A: Auflagebolzen, DIN 6321

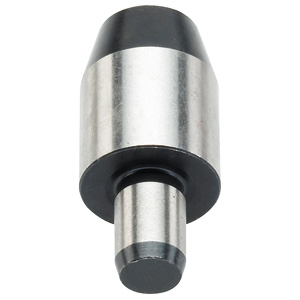

Form B: Aufnahmebolzen, zylindrisch, DIN 6321

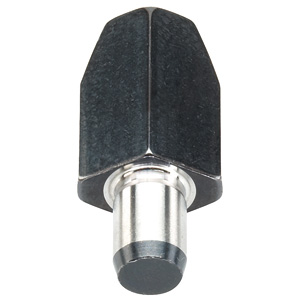

Form C: Aufnahmebolzen, abgeflacht, DIN 6321
Werkstoff: Werkzeugstahl, gehärtet, geschliffen;
Auflagefläche bei Form A ohne Zentrum
Form A: Auflagebolzen, DIN 6321
Form B: Aufnahmebolzen, zylindrisch, DIN 6321
Form C: Aufnahmebolzen, abgeflacht, DIN 6321
Werkstoff: Werkzeugstahl, gehärtet, geschliffen;
Auflagefläche bei Form A ohne Zentrum
Eigenschaften
| Form: | C |
|---|---|
| Gewicht (g) kurz: | 6 |
| Gewicht (g) lang: | 9 |
| b: | 2,5 |
| d1 g6: | 10 |
| d2 n6: | 6 |
| l1 kurz: | 10 |
| l1 lang: | 18 |
| l2 (mm): | 9 |
| l4: | 6 |
