Produktnummer:
10206886
Herstellernummer:
23190.0021
Hersteller:
Halder

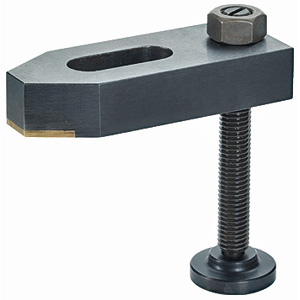

Halder 23190.0021 Spanneisen mit Schonplatte 11, nur mit Stellschraube
Ausführung:
nur mit Stellschraube
Nennmaß b1:
11
a:
-
l3:
-
| Anzahl | Preis* |
|---|---|
| Bis 13 |
31,90 €
|
| Bis 18 |
28,71 €
|
| Bis 23 |
25,52 €
|
| Ab 24 |
23,51 €
|
Produktnummer:
10206886
EH 23190 Spanneisen mit Schonplatte
Beschreibung
Werkstoff: Spanneisen: Vergütungsstahl, brüniert Schonplatte: Messing aufgelötet Hinweis: Die Schonplatte schützt das Werkstück vor Beschädigungen. mit der Kombination Mutter DIN 6330 B (EH 23070.)/Kegelpfanne DIN 6319 G (EH 23050.) an der Spannschraube und Druckstück DIN 6311 (EH 22560. abnehmbar) an der Stellschraube werden Unparallelitäten ausgeglichen. Das Spanneisen ist beidseitig einsetzbar (weiche, harte Spannfläche).
Eigenschaften

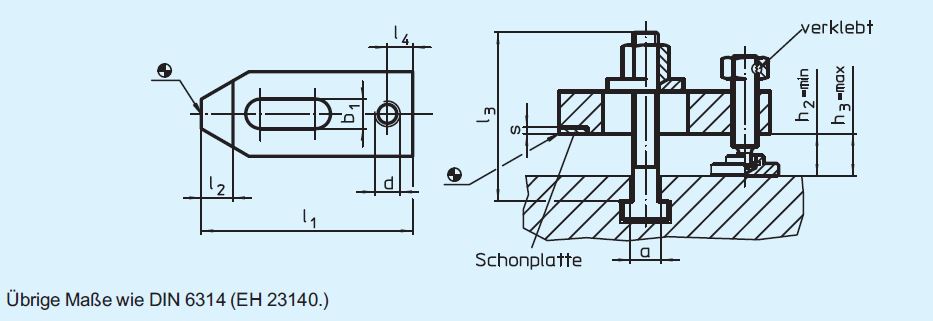

| Ausführung: | nur mit Stellschraube |
|---|---|
| Gewicht (g): | 295 |
| Nennmaß b1: | 11 |
| Spannhöhe max. h3: | 22 |
| Spannhöhe min. h2: | 10 |
| a: | - |
| d (mm): | M10 |
| l1: | 80 |
| l2 (mm): | 12 |
| l3: | - |
| l4: | 10 |
| s: | 2 |
Dokumente
1
| Variante | a | l3 | Nennmaß b1 | Ausführung | Preis |
|---|---|---|---|---|---|
|

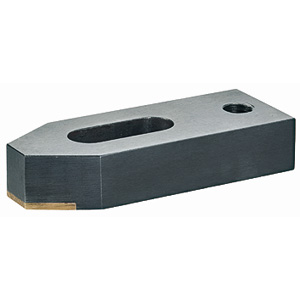

10206880 (23190.0010) |
- | - | 9 | ohne Zubehör | ab 20,90 € |
|
10206885 (23190.0020) |
- | - | 11 | ohne Zubehör | ab 23,60 € |
|
10206881 (23190.0011) |
- | - | 9 | nur mit Stellschraube | ab 27,35 € |
|
10206882 (23190.0012) |
- | - | 9 | nur mit Stellschraube | ab 27,35 € |
|
10206890 (23190.0030) |
- | - | 14 | ohne Zubehör | ab 29,10 € |
|
10206886 (23190.0021) |
- | - | 11 | nur mit Stellschraube | ab 31,90 € |
|
10206887 (23190.0022) |
- | - | 11 | nur mit Stellschraube | ab 31,90 € |
|
10206883 (23190.0015) |

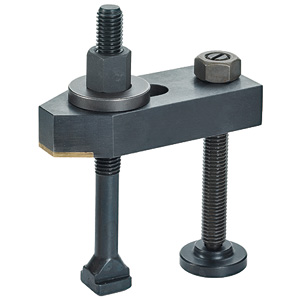

8 | 50 | 9 | mit Stellschraube und Spannschraube | ab 35,45 € |
|
10206884 (23190.0016) |
8 | 80 | 9 | mit Stellschraube und Spannschraube | ab 36,10 € |
|
10206891 (23190.0031) |
- | - | 14 | nur mit Stellschraube | ab 37,10 € |
|
10206892 (23190.0032) |
- | - | 14 | nur mit Stellschraube | ab 37,10 € |
|
10206899 (23190.0040) |
- | - | 18 | ohne Zubehör | ab 38,60 € |
|
10206888 (23190.0025) |
10 | 65 | 11 | mit Stellschraube und Spannschraube | ab 41,20 € |
|
10206889 (23190.0026) |
10 | 100 | 11 | mit Stellschraube und Spannschraube | ab 42,35 € |
|
10206895 (23190.0035) |
12 | 80 | 14 | mit Stellschraube und Spannschraube | ab 49,00 € |
|
10206897 (23190.0037) |
14 | 80 | 14 | mit Stellschraube und Spannschraube | ab 49,00 € |
|
10206896 (23190.0036) |
12 | 125 | 14 | mit Stellschraube und Spannschraube | ab 49,95 € |
|
10206898 (23190.0038) |
14 | 125 | 14 | mit Stellschraube und Spannschraube | ab 49,95 € |
|
10206900 (23190.0041) |
- | - | 18 | nur mit Stellschraube | ab 51,40 € |
|
10206901 (23190.0042) |
- | - | 18 | nur mit Stellschraube | ab 51,40 € |
|
10206904 (23190.0045) |
16 | 100 | 18 | mit Stellschraube und Spannschraube | ab 68,45 € |
|
10206906 (23190.0047) |
18 | 100 | 18 | mit Stellschraube und Spannschraube | ab 68,45 € |
|
10206905 (23190.0046) |
16 | 160 | 18 | mit Stellschraube und Spannschraube | ab 70,45 € |
|
10206907 (23190.0048) |
18 | 160 | 18 | mit Stellschraube und Spannschraube | ab 70,45 € |
