Produktnummer:
10206891
Herstellernummer:
23190.0031
Hersteller:
Halder

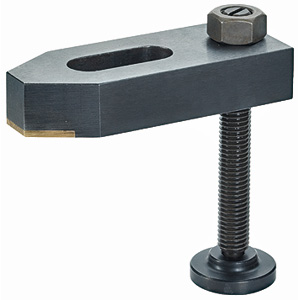

Halder 23190.0031 Spanneisen mit Schonplatte 14, nur mit Stellschraube
Ausführung:
nur mit Stellschraube
Nennmaß b1:
14
a:
-
l3:
-
| Anzahl | Preis* |
|---|---|
| Bis 10 |
38,20 €
|
| Bis 15 |
34,38 €
|
| Bis 19 |
30,56 €
|
| Ab 20 |
28,15 €
|
Produktnummer:
10206891
EH 23190 Spanneisen mit Schonplatte
Beschreibung
Werkstoff: Spanneisen: Vergütungsstahl, brüniert Schonplatte: Messing aufgelötet Hinweis: Die Schonplatte schützt das Werkstück vor Beschädigungen. mit der Kombination Mutter DIN 6330 B (EH 23070.)/Kegelpfanne DIN 6319 G (EH 23050.) an der Spannschraube und Druckstück DIN 6311 (EH 22560. abnehmbar) an der Stellschraube werden Unparallelitäten ausgeglichen. Das Spanneisen ist beidseitig einsetzbar (weiche, harte Spannfläche).

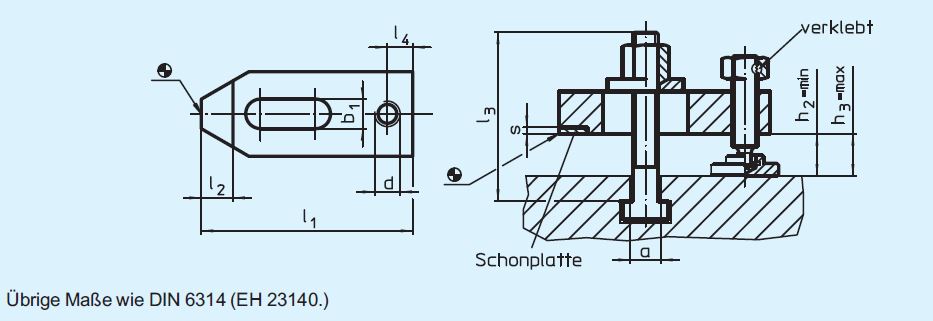

Eigenschaften
| Ausführung: | nur mit Stellschraube |
|---|---|
| Gewicht (g): | 590 |
| Nennmaß b1: | 14 |
| Spannhöhe max. h3: | 26 |
| Spannhöhe min. h2: | 10 |
| a: | - |
| d (mm): | M12 |
| l1: | 100 |
| l2 (mm): | 15 |
| l3: | - |
| l4: | 12 |
| s: | 3 |
Dokumente
1
| Variante | Ausführung | Nennmaß b1 | a | l3 | Preis |
|---|---|---|---|---|---|
|
10206880 (23190.0010) |

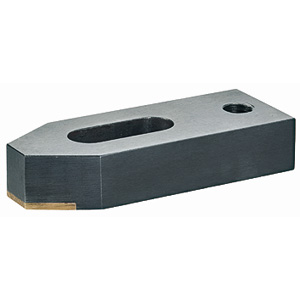

ohne Zubehör | 9 | - | - | ab 21,50 € |
|
10206885 (23190.0020) |
ohne Zubehör | 11 | - | - | ab 24,30 € |
|
10206881 (23190.0011) |
nur mit Stellschraube | 9 | - | - | ab 28,15 € |
|
10206882 (23190.0012) |
nur mit Stellschraube | 9 | - | - | ab 28,15 € |
|
10206890 (23190.0030) |
ohne Zubehör | 14 | - | - | ab 29,95 € |
|
10206886 (23190.0021) |
nur mit Stellschraube | 11 | - | - | ab 32,85 € |
|
10206887 (23190.0022) |
nur mit Stellschraube | 11 | - | - | ab 32,85 € |
|
10206883 (23190.0015) |

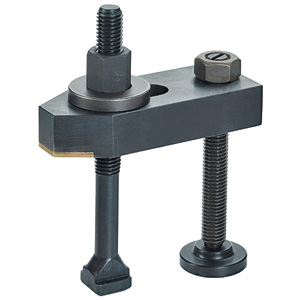

mit Stellschraube und Spannschraube | 9 | 8 | 50 | ab 36,50 € |
|
10206884 (23190.0016) |
mit Stellschraube und Spannschraube | 9 | 8 | 80 | ab 37,15 € |
|
10206891 (23190.0031) |
nur mit Stellschraube | 14 | - | - | ab 38,20 € |
|
10206892 (23190.0032) |
nur mit Stellschraube | 14 | - | - | ab 38,20 € |
|
10206899 (23190.0040) |
ohne Zubehör | 18 | - | - | ab 39,70 € |
|
10206888 (23190.0025) |
mit Stellschraube und Spannschraube | 11 | 10 | 65 | ab 42,40 € |
|
10206889 (23190.0026) |
mit Stellschraube und Spannschraube | 11 | 10 | 100 | ab 43,60 € |
|
10206895 (23190.0035) |
mit Stellschraube und Spannschraube | 14 | 12 | 80 | ab 50,40 € |
|
10206897 (23190.0037) |
mit Stellschraube und Spannschraube | 14 | 14 | 80 | ab 50,40 € |
|
10206896 (23190.0036) |
mit Stellschraube und Spannschraube | 14 | 12 | 125 | ab 51,40 € |
|
10206898 (23190.0038) |
mit Stellschraube und Spannschraube | 14 | 14 | 125 | ab 51,40 € |
|
10206900 (23190.0041) |
nur mit Stellschraube | 18 | - | - | ab 52,90 € |
|
10206901 (23190.0042) |
nur mit Stellschraube | 18 | - | - | ab 52,90 € |
|
10206904 (23190.0045) |
mit Stellschraube und Spannschraube | 18 | 16 | 100 | ab 70,45 € |
|
10206906 (23190.0047) |
mit Stellschraube und Spannschraube | 18 | 18 | 100 | ab 70,45 € |
|
10206905 (23190.0046) |
mit Stellschraube und Spannschraube | 18 | 16 | 160 | ab 72,50 € |
|
10206907 (23190.0048) |
mit Stellschraube und Spannschraube | 18 | 18 | 160 | ab 72,50 € |
