Produktnummer:
10210171
Herstellernummer:
24390.0014
Hersteller:
Halder

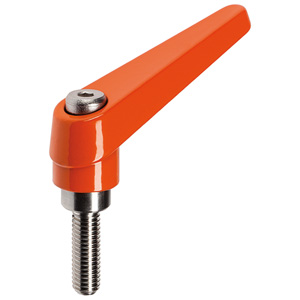

Halder 24390.0014 Verstellbarer Klemmhebel Innenteile aus rostfreiem Stahl mit Schraube Ø 13 x M 4 x 16, orange
Farbe:
orange
d1:
13
d2:
M4
l1:
16
| Anzahl | Preis* |
|---|---|
| Bis 49 |
8,45 €
|
| Bis 69 |
7,61 €
|
| Bis 89 |
6,76 €
|
| Ab 90 |
6,23 €
|
Produktnummer:
10210171
EH 24390 Verstellbare Klemmhebel Innenteile aus rostfreiem Stahl mit Schraube
Beschreibung

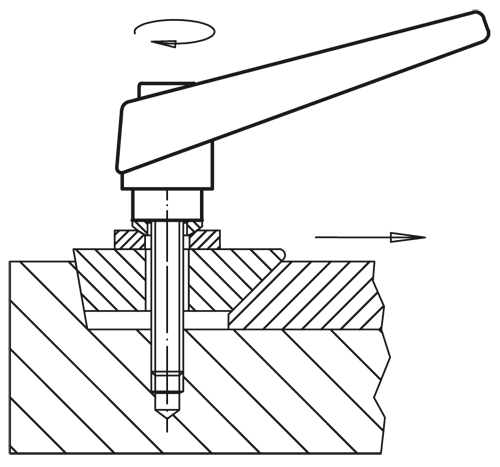

Werkstoff: Hebel: Zink-Druckguss, orange ähnlich RAL 2004, Zink-Druckguss, schwarz ähnlich RAL 9005 Innenteile: rostfreier Stahl 1.4305 Schraube: rostfreier Stahl 1.4305 Hinweis: Verstellbare Klemmhebel mit rostfreien Innenteilen. Vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. in der Medizintechnik, chemischen Industrie u.a.. Durch Anheben des Hebels wird die Verzahnung freigegeben. Der Griff wird über die Verzahnung positioniert. Nach dem Loslassen rastet die Verzahnung ein. Das Schraubenteil kann ausgetauscht werden.

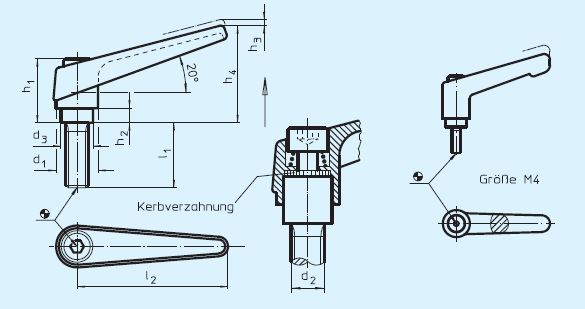

Eigenschaften
| Farbe: | orange |
|---|---|
| Gewicht (g): | 27 |
| d1: | 13 |
| d2: | M4 |
| d3: | 10 |
| h1: | 24,5 |
| h2: | 4 |
| h3: | 3,5 |
| h4: | 30,5 |
| l1: | 16 |
| l2 (mm): | 30 |
Dokumente
2
| Variante | l1 | d1 | Farbe | d2 | Preis |
|---|---|---|---|---|---|
|
10210169 (24390.0010) |
12 | 13 | orange | M4 | ab 8,30 € |
|
10210170 (24390.0012) |
12 | 13 | schwarz | M4 | ab 8,30 € |
|
10210171 (24390.0014) |
16 | 13 | orange | M4 | ab 8,45 € |
|
10210172 (24390.0016) |
16 | 13 | schwarz | M4 | ab 8,45 € |
|
10210179 (24390.0041) |
12 | 14 | orange | M5 | ab 8,50 € |
|
10210180 (24390.0044) |
12 | 14 | schwarz | M5 | ab 8,50 € |
|
10210191 (24390.0131) |
12 | 14 | orange | M6 | ab 8,50 € |
|
10210192 (24390.0134) |
12 | 14 | schwarz | M6 | ab 8,50 € |
|
10210173 (24390.0018) |
20 | 13 | orange | M4 | ab 8,65 € |
|
10210174 (24390.0020) |
20 | 13 | schwarz | M4 | ab 8,65 € |
|
10210181 (24390.0051) |
16 | 14 | orange | M5 | ab 8,65 € |
|
10210182 (24390.0054) |
16 | 14 | schwarz | M5 | ab 8,65 € |
|
10210193 (24390.0141) |
16 | 14 | orange | M6 | ab 8,65 € |
|
10210194 (24390.0144) |
16 | 14 | schwarz | M6 | ab 8,65 € |
|
10210183 (24390.0061) |
20 | 14 | orange | M5 | ab 8,85 € |
|
10210184 (24390.0064) |
20 | 14 | schwarz | M5 | ab 8,85 € |
|
10210195 (24390.0151) |
20 | 14 | orange | M6 | ab 8,85 € |
|
10210196 (24390.0154) |
20 | 14 | schwarz | M6 | ab 8,85 € |
|
10210175 (24390.0022) |
25 | 13 | orange | M4 | ab 8,90 € |
|
10210176 (24390.0024) |
25 | 13 | schwarz | M4 | ab 8,90 € |
|
10210185 (24390.0071) |
25 | 14 | orange | M5 | ab 9,10 € |
|
10210186 (24390.0074) |
25 | 14 | schwarz | M5 | ab 9,10 € |
|
10210197 (24390.0161) |
25 | 14 | orange | M6 | ab 9,10 € |
|
10210198 (24390.0164) |
25 | 14 | schwarz | M6 | ab 9,10 € |
|
10210177 (24390.0026) |
32 | 13 | orange | M4 | ab 9,15 € |
|
10210178 (24390.0028) |
32 | 13 | schwarz | M4 | ab 9,15 € |
|
10210187 (24390.0081) |
32 | 14 | orange | M5 | ab 9,35 € |
|
10210188 (24390.0084) |
32 | 14 | schwarz | M5 | ab 9,35 € |
|
10210199 (24390.0171) |
32 | 14 | orange | M6 | ab 9,35 € |
|
10210200 (24390.0174) |
32 | 14 | schwarz | M6 | ab 9,35 € |
|
10210189 (24390.0086) |
40 | 14 | orange | M5 | ab 9,70 € |
|
10210190 (24390.0089) |
40 | 14 | schwarz | M5 | ab 9,70 € |
|
10210201 (24390.0181) |
40 | 14 | orange | M6 | ab 9,70 € |
|
10210202 (24390.0184) |
40 | 14 | schwarz | M6 | ab 9,70 € |
|
10210203 (24390.0191) |
50 | 14 | orange | M6 | ab 10,40 € |
|
10210204 (24390.0194) |
50 | 14 | schwarz | M6 | ab 10,40 € |
|
10210205 (24390.0331) |
16 | 18 | orange | M8 | ab 11,35 € |
|
10210206 (24390.0334) |
16 | 18 | schwarz | M8 | ab 11,35 € |
|
10210207 (24390.0341) |
20 | 18 | orange | M8 | ab 11,55 € |
|
10210208 (24390.0344) |
20 | 18 | schwarz | M8 | ab 11,55 € |
|
10210209 (24390.0351) |
25 | 18 | orange | M8 | ab 11,80 € |
|
10210210 (24390.0354) |
25 | 18 | schwarz | M8 | ab 11,80 € |
|
10210211 (24390.0361) |
32 | 18 | orange | M8 | ab 12,20 € |
|
10210212 (24390.0364) |
32 | 18 | schwarz | M8 | ab 12,20 € |
|
10210213 (24390.0371) |
40 | 18 | orange | M8 | ab 12,55 € |
|
10210214 (24390.0374) |
40 | 18 | schwarz | M8 | ab 12,55 € |
|
10210215 (24390.0381) |
50 | 18 | orange | M8 | ab 13,10 € |
|
10210216 (24390.0384) |
50 | 18 | schwarz | M8 | ab 13,10 € |
|
10210219 (24390.0441) |
20 | 22 | orange | M10 | ab 13,30 € |
|
10210220 (24390.0444) |
20 | 22 | schwarz | M10 | ab 13,30 € |
|
10210217 (24390.0391) |
63 | 18 | orange | M8 | ab 13,80 € |
|
10210218 (24390.0394) |
63 | 18 | schwarz | M8 | ab 13,80 € |
|
10210221 (24390.0451) |
25 | 22 | orange | M10 | ab 13,85 € |
|
10210222 (24390.0454) |
25 | 22 | schwarz | M10 | ab 13,85 € |
|
10210223 (24390.0461) |
32 | 22 | orange | M10 | ab 14,25 € |
|
10210224 (24390.0464) |
32 | 22 | schwarz | M10 | ab 14,25 € |
|
10210225 (24390.0471) |
40 | 22 | orange | M10 | ab 15,20 € |
|
10210226 (24390.0474) |
40 | 22 | schwarz | M10 | ab 15,20 € |
|
10210227 (24390.0481) |
50 | 22 | orange | M10 | ab 15,95 € |
|
10210228 (24390.0484) |
50 | 22 | schwarz | M10 | ab 15,95 € |
|
10210233 (24390.0541) |
25 | 25 | orange | M12 | ab 17,10 € |
|
10210234 (24390.0544) |
25 | 25 | schwarz | M12 | ab 17,10 € |
|
10210229 (24390.0486) |
63 | 22 | orange | M10 | ab 17,30 € |
|
10210230 (24390.0489) |
63 | 22 | schwarz | M10 | ab 17,30 € |
|
10210235 (24390.0551) |
32 | 25 | orange | M12 | ab 17,70 € |
|
10210236 (24390.0554) |
32 | 25 | schwarz | M12 | ab 17,70 € |
|
10210231 (24390.0491) |
80 | 22 | orange | M10 | ab 18,45 € |
|
10210232 (24390.0494) |
80 | 22 | schwarz | M10 | ab 18,45 € |
|
10210237 (24390.0561) |
40 | 25 | orange | M12 | ab 18,45 € |
|
10210238 (24390.0564) |
40 | 25 | schwarz | M12 | ab 18,45 € |
|
10210239 (24390.0571) |
50 | 25 | orange | M12 | ab 19,70 € |
|
10210240 (24390.0574) |
50 | 25 | schwarz | M12 | ab 19,70 € |
|
10210241 (24390.0581) |
63 | 25 | orange | M12 | ab 20,95 € |
|
10210242 (24390.0584) |
63 | 25 | schwarz | M12 | ab 20,95 € |
|
10210243 (24390.0591) |
80 | 25 | orange | M12 | ab 22,75 € |
|
10210244 (24390.0594) |
80 | 25 | schwarz | M12 | ab 22,75 € |
|
10210245 (24390.0641) |
32 | 30 | orange | M16 | ab 24,05 € |
|
10210246 (24390.0644) |
32 | 30 | schwarz | M16 | ab 24,05 € |
|
10210247 (24390.0651) |
40 | 30 | orange | M16 | ab 25,00 € |
|
10210248 (24390.0654) |
40 | 30 | schwarz | M16 | ab 25,00 € |
|
10210249 (24390.0661) |
50 | 30 | orange | M16 | ab 26,20 € |
|
10210250 (24390.0664) |
50 | 30 | schwarz | M16 | ab 26,20 € |
|
10210251 (24390.0671) |
63 | 30 | orange | M16 | ab 27,85 € |
|
10210252 (24390.0674) |
63 | 30 | schwarz | M16 | ab 27,85 € |
|
10210253 (24390.0681) |
80 | 30 | orange | M16 | ab 30,75 € |
|
10210254 (24390.0684) |
80 | 30 | schwarz | M16 | ab 30,75 € |
