Produktnummer:
10210123
Herstellernummer:
25100.0260
Hersteller:
Halder

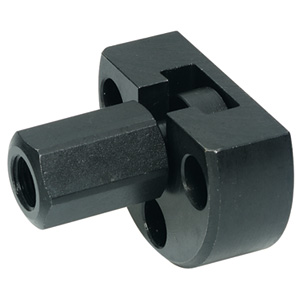

Halder 25100.0260 Schnellsteckkupplung mit Radialversatzausgleich und Anschraubflansch M 10 mit Kupplungsmutter
Ausführung:
mit Kupplungsmutter
d1:
M10
| Anzahl | Preis* |
|---|---|
| Bis 8 |
47,20 €
|
| Bis 12 |
42,48 €
|
| Bis 15 |
37,76 €
|
| Ab 16 |
34,78 €
|
Produktnummer:
10210123
EH 25100 Schnellsteckkupplungen mit Radialversatzausgleich und Anschraubflansch
Beschreibung

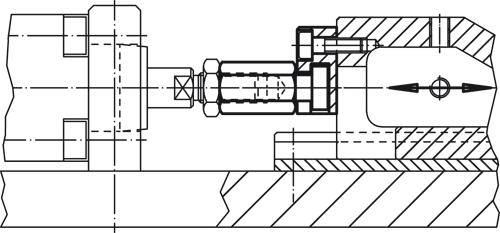

Werkstoff: Flanschteil: Vergütungs, Stahl vergütet, phosphatiert Kupplungsteil: Vergütungs, Stahl vergütet, phosphatiert Kontermutter: Stahl, schwarz ( ISO 4035/8675) Hinweis: Platzsparende Schnellsteckkupplung mit Radialversatzausgleich für vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. als Verbindung zwischen Kolbenstange und Linearbewegungseinheit. Die Montage bzw. Demontage der einfachen, robusten und zweiteiligen Kupplung erfolgt mittels T-Nute, ein manuelles Nachjustieren entfällt. Die Schnellsteckkupplung kann mit allen gängigen pneumatischen und hydraulischen Hubzylindern über das Anschlussgewinde verbunden werden. Die Kupplung überträgt keine Drehmomente.

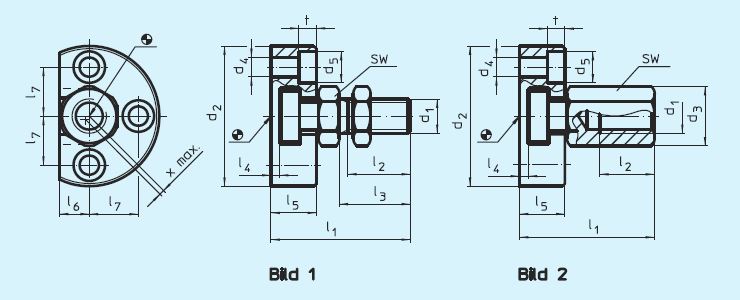

Eigenschaften
| Achsenversatz x max.: | 0,7 |
|---|---|
| Ausführung: | mit Kupplungsmutter |
| Gewicht (g): | 187 |
| SW: | 17 |
| d1: | M10 |
| d2: | 50 |
| d3: | 19 |
| d4: | 6,6 |
| d5: | 11 |
| kN max.: | 6,5 |
| l1 ~: | 43,2 |
| l2 min.: | 15 |
| l3: | - |
| l4: | 4,2 |
| l5 (mm): | 16 |
| l6 (mm): | 9 |
| l7: | 17 |
| t: | 6,4 |
Dokumente
1
| Variante | Ausführung | d1 | Preis |
|---|---|---|---|
|
10210111 (25100.0206) |

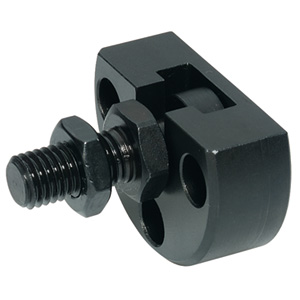

mit Kupplungsschraube | M6 | ab 36,90 € |
|
10210121 (25100.0256) |
mit Kupplungsmutter | M6 | ab 36,90 € |
|
10210112 (25100.0208) |
mit Kupplungsschraube | M8 | ab 44,45 € |
|
10210122 (25100.0258) |
mit Kupplungsmutter | M8 | ab 44,45 € |
|
10210113 (25100.0210) |
mit Kupplungsschraube | M10 | ab 47,20 € |
|
10210117 (25100.0230) |
mit Kupplungsschraube | M10 x 1,25 | ab 47,20 € |
|
10210123 (25100.0260) |
mit Kupplungsmutter | M10 | ab 47,20 € |
|
10210127 (25100.0280) |
mit Kupplungsmutter | M10 x 1,25 | ab 47,20 € |
|
10210114 (25100.0212) |
mit Kupplungsschraube | M12 | ab 55,55 € |
|
10210118 (25100.0232) |
mit Kupplungsschraube | M12 x 1,25 | ab 55,55 € |
|
10210124 (25100.0262) |
mit Kupplungsmutter | M12 | ab 55,55 € |
|
10210128 (25100.0282) |
mit Kupplungsmutter | M12 x 1,25 | ab 55,55 € |
|
10210115 (25100.0216) |
mit Kupplungsschraube | M16 | ab 67,65 € |
|
10210119 (25100.0236) |
mit Kupplungsschraube | M16 x 1,5 | ab 67,65 € |
|
10210125 (25100.0266) |
mit Kupplungsmutter | M16 | ab 67,65 € |
|
10210129 (25100.0286) |
mit Kupplungsmutter | M16 x 1,5 | ab 67,65 € |
|
10210116 (25100.0220) |
mit Kupplungsschraube | M20 | ab 88,35 € |
|
10210120 (25100.0240) |
mit Kupplungsschraube | M20 x 1,5 | ab 88,35 € |
|
10210126 (25100.0270) |
mit Kupplungsmutter | M20 | ab 88,35 € |
|
10210130 (25100.0290) |
mit Kupplungsmutter | M20 x 1,5 | ab 88,35 € |
